本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：

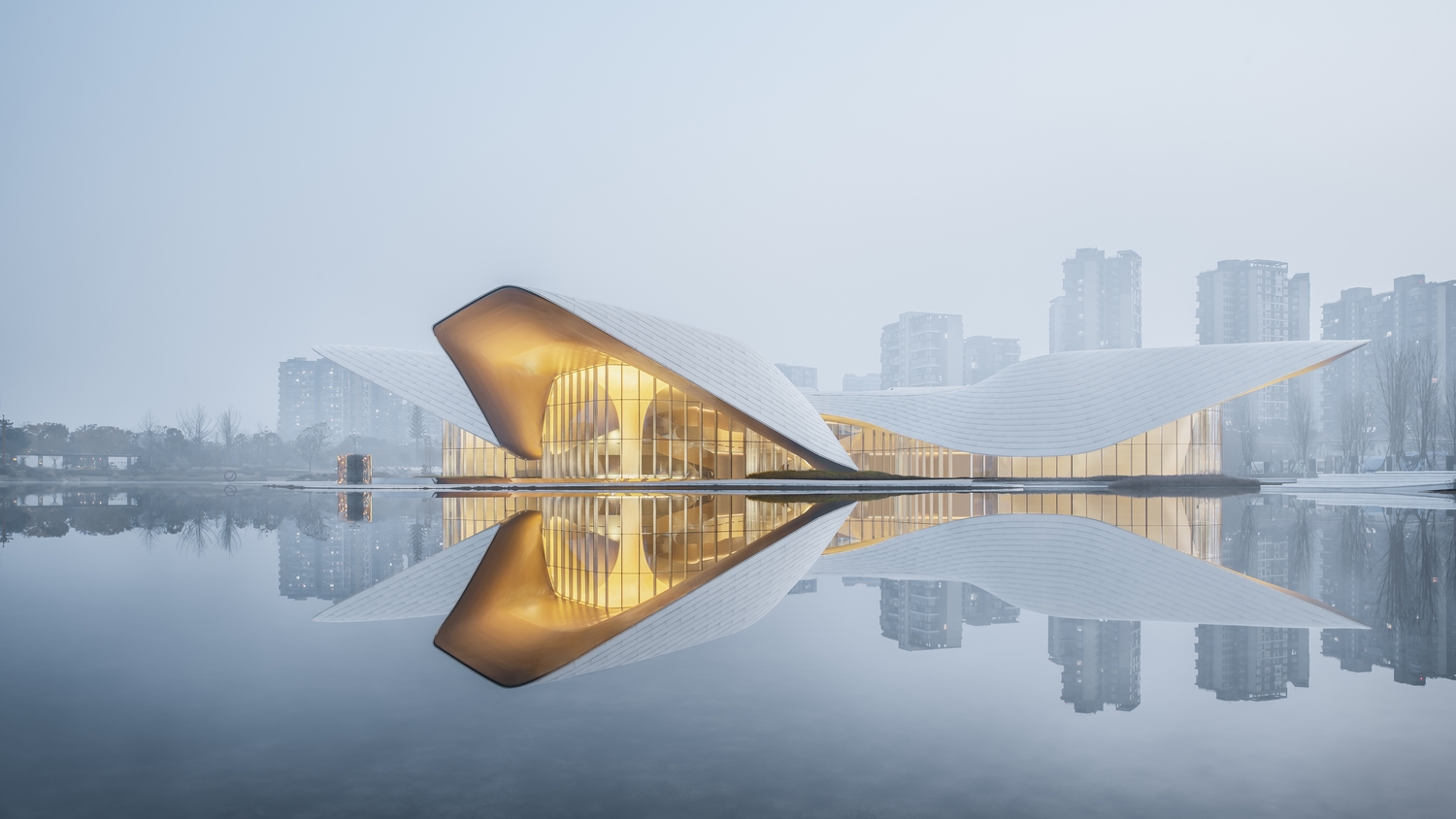

2023，一片美麗的“花瓣”地標建筑——成都市天府美術館披上了華美的幕墻“外衣”，她靜靜矗立于迎桂湖之邊，宛如出水芙蓉，造型精致、體態優雅……五片巨型花瓣在藍天和湖水的交相輝映下，熠熠生輝!置身于畫境中的人們，仿佛已經分不清這是夢境，還是實景。
行云流水的設計+妙筆“深”花的施工+巧奪天工的材料｜一組絕佳搭檔，一次完美演繹。
這是年青一代建筑師、幕墻人工匠之心的誠意之作!中國幕墻網ALwindoor.com的讀者朋友，相信您在第一眼看到“成都市天府美術館”新聞報道之時，也一定會分不清到底哪些是效果圖，哪些又是實景圖!
這一次，真的是被精湛的幕墻設計和施工技藝“深”度征服啦!
天府文化藝術公園內，迎桂湖湖畔——成都市天府美術館的建筑造型取義于市花“芙蓉”，作為一種新類型的城市文化藝術空間，將公園環境與藝術場館融為一體。建筑的主要功能旨在：收藏和研究成都本土藝術家的作品，同時展現當下國內外藝術圈的最新動態。成都市天府美術館定位：以“架上類”藝術作品展陳為主，總面積4萬平米，展廳面積近1.3萬平米，設置有高標準的專業展廳、藏品庫區、公教空間與辦公場地。
『讓我們一起!“建”證幕墻創造的奇跡』
成都市天府美術館臨水而建，體現出成都文化“柔”的一面，形態打破通常美術館白色盒子的中性與矜持，以起伏變化的屋頂覆蓋室內空間。同時，展廳平面規整，對應的屋頂部分曲率平緩，便于頂層布展使用，而公共區域?qū)?yīng)的屋頂曲率起伏跌宕，包裹出富于變化的內部空間。
美術館三邊環水，位于人工湖東岸的半島之上，放射性的建筑平面以公共大廳為核心，如花瓣一般串聯周邊展廳空間，呈現向環境打開的姿態。
深遠出挑的屋檐庇護其下的展廳與公共大廳，也體現四川民居的傳統——通過大屋檐實現對雨水與日照的控制。
成都市天府美術館是“雙年展”的重要藝術場所，是展現舉辦城市，及其所在國家的藝術創新發展成果、構建國際藝術交流平臺的文化盛事。
當然，這也成為了高品質幕墻、高性能門窗走向世界，為國爭光的窗口平臺。
成都市天府美術館定位為大型城市綜合美術館, 將以天府文化為中心，收藏和研究在地藝術發展脈絡、關注和展示當下國際、國內美術史研究和藝術創作發展現狀。項目位于成都市金牛國賓片區，由中建西南院CSWADI操刀完成建筑設計，并擔任幕墻顧問（詞條“幕墻顧問”由行業大百科提供），建筑面積約4.01萬平方米，總投資接近15億;其幕墻總面積達到2.9萬平米，幕墻造價超過1.45億。
2023年10月，由中建深圳裝飾有限公司承建的“成都市天府美術館”幕墻工程項目，憑借異形雙曲蜂窩鋁板在大屋面、寬吊頂的完美呈現效果，以及對立面高透玻璃、釉面陶板（詞條“陶板”由行業大百科提供）的優化創意、細部處理和施工工藝、品控保障方面的出色表現，正式入圍“2023-2024年度中國門窗幕墻行業‘喜愛幕墻工程’評選”活動(簡稱：ALsurvey工程獎)。
2023-2024|開啟“S”級幕墻工程展播“旭”幕
從學習，到追趕，再到引領|中建深圳裝飾有限公司一直是“超級幕墻工程”的積極參與者，然而他們的身份卻在發生著變化。從十年前的學習者，跟隨者;到如今蛻變成為創新者、引領者……2023年度傾力打造的“成都市天府美術館”項目，更是讓我們“建”識到全球幕墻地標“專業戶”的硬核實力!
迎桂湖邊，盛世芙蓉，花開天府——在中建深裝幕墻項目團隊240余個日夜的奮戰下，作為第31屆世界大運會配套項目“文旅高地”的成都又一“網紅”地標——天府美術館幕墻工程芳容初現，驚艷亮相!
接下來，我們將一起來看看這項“超級幕墻工程”的由來，共同“建”證奇跡誕生的高光時刻。
成都市天府美術館擁有13個專業展廳，4個公教空間、2個學術報告廳及6個專業藝術庫區，硬件設施條件堪稱國內領先、國際一流。作為成都西北部少有的湖區公園，包含天府美術館，當代藝術館，圖書館，商業水街三大部分，整體布局呈環繞式。
建成后的天府美術館將與當代藝術館圖書館，兩館圍繞迎桂湖相向而立，形成“窗含西嶺景，出水芙蓉境”的“山水蓉境”。
成都市天府美術館設計藝術感十足，但幕墻要“從圖紙變成現實”暨如何為她穿上華美外衣，成為了巨大的挑戰!美術館的“芙蓉花瓣”猶如葉脈延伸，由15000余塊蜂窩鋁板拼裝而成，且有13000余塊蜂窩鋁（詞條“鋁”由行業大百科提供）板造型各不相同，對于蜂窩鋁板加工及安裝精度要求極高(嚴絲合縫，安裝精度控制在5mm內)。
蜂窩鋁板表皮模型是由不規則的自由曲面組成，共分為屋面、側墻面、吊頂三個部分，側墻面曲率變化最大，吊頂次之，屋面曲率變化相對平緩。
為保證天府美術館安裝精度和施工質量，項目團隊在屋面網架卸載完成后，對網架上2500多個球節點進行全數復測，并運用BIM技術調整施工三維模型，以實際模型為基礎進行材料下單及安裝點位提取，實現“10萬級”參數的批量化出具，極大程度縮短了施工前期準備時間。。
精準的三維模型是精度控制的基礎，項目團隊經過前期設計深化、反復打樣測試，最終研究出一套可三維調節的龍骨轉接系統。不僅提升了金屬屋面構造層的安裝效率，最終實現了將金屬屋面安裝精度控制在5mm的“高標準”，為完美呈現“芙蓉花開”效果打下堅實基礎。
力爭完美還原建筑師的創作︱剛解決了底層的“拼骨架”問題，又到了“選面料”的挑戰環節!由于美術館屋頂及天花，所采用的裝飾材料為預輥涂蜂窩鋁板——單塊鋁板面積小，且全部是：大小及形狀不一的雙曲造型，生產加工難度巨大。
“高定版”的量身定制，裝配式安裝提質增效——中建深裝幕墻項目團隊遍訪相關廠家，并對每一塊蜂窩鋁板單獨進行數據分析，收集形成滿足加工條件的數據，提供給專業生產廠家進行加工，最終為芙蓉花外衣挑選到了非常合身的“面料”。
在“面料”縫合的環節——美術館金屬屋面吊頂，是由9040根主次龍骨組成的吊頂骨架系統，且每一根龍骨均需進行定制形狀的拉彎加工，精度要求高，且空間定位工作難度極大，空間定位工作量巨大。
中建深裝項目建設團隊采用“裝配式”施工，將9040龍骨合并為577榀裝配式板塊，通過現場定制的專用胎架，配合BIM技術的批量定位轉換輸出，為板塊地面組裝打下良好基礎，現場可直接以胎架平面為基準，進行每榀單元板（詞條“單元板”由行業大百科提供）塊定位組裝。
單元板塊在組裝完成后，立即進行吊裝，僅需三個點位即可迅速完成，包含10余根龍骨單元板塊的空間定位。同時，采用裝配式安裝龍骨，為后期13000多塊鋁板安裝掃清了道路，鋁板安裝速度和效率大幅度提升。
單塊玻璃面積超10㎡——從頭“美”到腳，看過了屋面的精彩之后，光彩奪目的立面即將!美術館幕墻玻璃大量采用了“雙中空超白玻璃”，其單塊玻璃面積就超10㎡，這種重達1.3噸的“雙中空超白玻璃”不僅透光率極好，還具有保溫隔熱的節能效果。
當然，為了滿足設計理念中：追求室內外“高通透”效果，在保障節能符合標準規范的同時，部分玻璃采用了無鍍膜生產，并取消橫梁設計，帶來絕對的“通透、簡潔、大氣”，其大廳幕墻系統玻璃配置為：12+12A+12+12A+12mm鋼化雙中空玻璃(超白)。
好玻璃，出效果!整個玻璃幕墻過度順滑、錯落起伏，與弧面造型的屋面吊頂交相輝映，實現了美術館晶瑩剔透的視覺效果，呈現出倒影湖面的輕盈之美。
立面點綴的釉面陶板幕墻（詞條“陶板幕墻”由行業大百科提供），3種造型的波紋狀陶板交錯布置，增添項目藝術美感。同時，項目的曲面頂棚與墻內立面，以四川特色的竹皮材料貼面，模糊了屋頂與墻體的視覺邊界，實現了建筑師營造“非日�；臻g”的想法。進入內部，大廳中的螺旋樓梯是視覺的焦點，擁有盤旋向上的動勢，行走中的人仿佛被卷入空間漩渦之中，被空間引力緩緩從一個樓層導向另一個樓層。
成都市天府美術館設計藝術感十足——曲面+折線+不規則拼合+表面無規則變化……等等的復雜建筑結構體系;還包含了屋頂?shù)漠愋吻娼饘傥菝�，曲面玻璃幕墻，以及陶板幕墻等系統。順利為美術館穿上華美外衣，是對中建深裝團隊一次不小的挑戰，當然也絕對是一次“打怪升級”歷練。
夜幕下“水波靈動”的成都市天府美術館
出水芙蓉花姿優美︱夜幕降臨，建筑平面如指狀向湖面及四周延伸，以自然的形態與公園環境交融滲透，運用玻璃幕墻與金屬幕墻之間的光影變化，用單榀、大跨度、大體量的鋼構營造出建筑外立面之美。
中建深裝與優秀材料供應商代表們：堅朗(五金（詞條“五金”由行業大百科提供）)、安泰(建筑膠)、合和(密封膠條)，以及三星型材（詞條“型材”由行業大百科提供），中玻玻璃、慶華金屬板等一同，以科技+、創新+、綠色+的新思路，共同鑄造出成都的城市文化新地標項目，讓幕墻成為了美術館的一件華麗外衣，更是一層功能皮膚。
成都市天府美術館幕墻細節
中國幕墻網工程庫gck.alwindoor.com正式收錄成都市天府美術館工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
成都市天府美術館
成都天府藝術公園美術館項目位于金牛國賓片區，建筑面積約4.01萬平方米，幕墻總面積約2.9萬平米。建筑造型取義于成都市花芙蓉的意向，建筑造型宛若出水芙蓉，亭亭玉立于湖邊。天府美術館擁有13個專業展廳，
中建深裝憑借強大的實力與創新理念，為成都這座世界級知名城市，打造“城市的文化藝術呈現集中集聚博覽區和地標式建筑”，成都市天府美術館將作為新的文化地標項目，正式呈現在世人眼前。
用“熱愛”，以“匠心”——賦能行業發展!2023-2024 AL-Survey由中國建筑金屬結構協會鋁門窗幕墻分會[數據支撐]，中國幕墻網ALwindoor.com主辦，活動遴選出中建深裝傾力奉獻的“成都市天府美術館”幕墻項目。作為年度的“超級地標建筑”、“超級幕墻工程”代表是城市與空間雙重結合，是現代化幕墻的典型代表，更是高品質幕墻的又一次完美應用，成為房地產、建筑業，以及門窗幕墻產業鏈關注的焦點。
中建深裝攜年度巨作“成都市天府美術館”項目，憑借其“高、大、新、奇”(高質量、大難度、新工法、奇設計)的新時代標準，正式入圍“年度喜愛幕墻工程”評選。后續，中國幕墻網ALwindoor.com會陸續對每一個入圍工程：從幕墻設計、工法創新、綠色選材等諸多方面為廣大讀者一一解析，展現入圍項目與幕墻企業的全面信息，將工程難度與工藝創新全新剖析，展現“幕墻強國”的大國風采。
