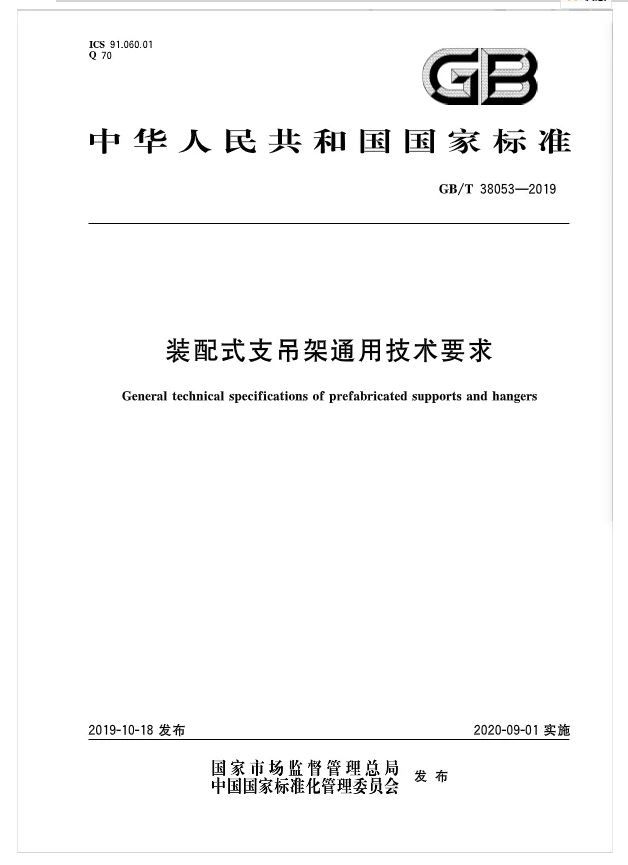

?以管線重力作用為主要荷載的承重支吊架，今年發布的產品標準《GB/T38053-2019裝配式支吊架通用技術要求》覆蓋了“輸送介質溫度為-20℃~150℃，系統壓力小于或等于1.6MPa,管道公稱尺寸為DN10~DN300,給水排水、燃力、熱力、電器、供暖、通風、空調及消防等系統的以重力作用為主要荷載的支吊架”，并給出了此類支吊架需要滿足的材料、尺寸、性能要求，及相關實驗方法和其他要求，篇幅限值，在此不贅述；

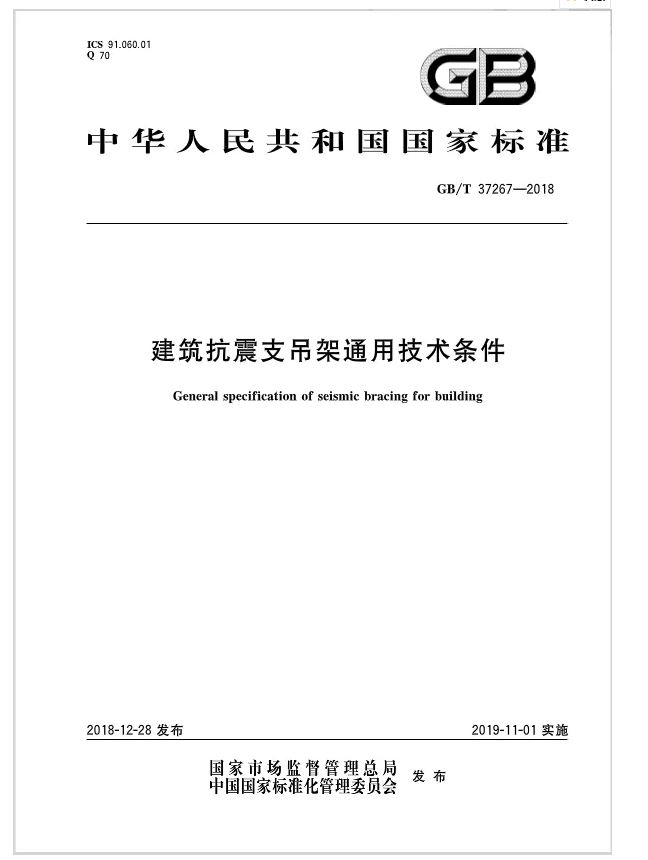

?以承受地震作用為主的抗震支吊架，這個定義首先是由GB50981-2014《建筑機電工程抗震設計規范》給出的，該規范適用于“抗震設防烈度為6度至9度的建筑機電工程抗震設計”，GB50981要求抗震支吊架“與建筑結構體牢固連結，由錨固體，加固吊桿，抗震連接構件及抗震斜撐組成”，其中，規范定義“斜撐與管道橫截面平行的抗震支吊架”具有抵抗側向地震作用的功能；“斜撐與管道橫截面垂直的抗震支吊架”具有抵抗縱向地震作用的功能。相應現行的產品標準為《GB/T37267-2018建筑抗震支吊架通用技術條件》,并給出了此類支吊架需要滿足的材料、尺寸、性能要求，及相關實驗方法和其他要求；篇幅限值，在此不贅述；其中，對于抗震支吊架的定義，與GB50981定義一致。

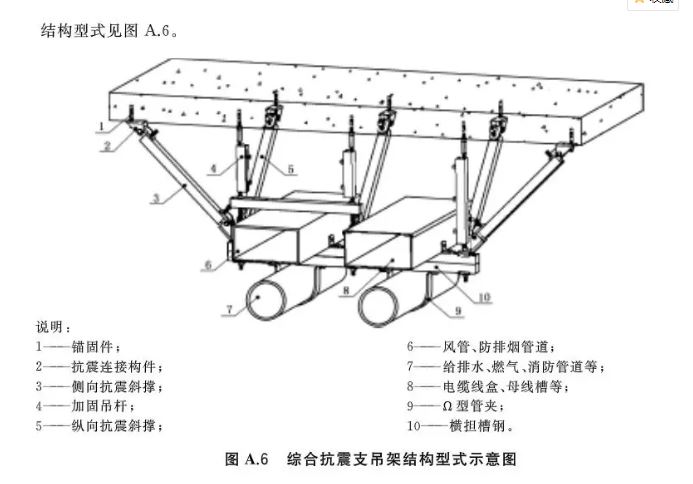

下圖為單榀綜合支吊架的示意：
支吊架型式設計
支吊架型式多種多樣；從空間型式角度分類，可分為需要點支撐的平面支吊架或用于大跨度管線、需要面支承或多點支承的機電設備空間形式的支吊架；從支承方式角度分類，可分為上部支承、下部支承、側面支承以及混合支承四種型式；從使用功能及支座型式角度分類，又可分為固定支吊架，滑動支吊架，隔振減震支吊架等。
在布置裝配式支吊架的時候，管線應已經設計完成，根據各專業管線系統剖面和功能要求，以及管線的受力和變形要求，確定選用的構件、支吊架的型式、支吊架的間距、來進行支吊架的初步選型和布置。支吊架系統的初步布置原則，應參考各專業的規范，如《GB50303-2002建筑電氣工程施工質量驗收規范》、《GB50981-2014建筑機電工程抗震設計規范》、《GB50243-2002通風與空調工程施工質量驗收規范》、《GB50242-2002_建筑給排水及采暖工程》、《GB50261-2005自動噴水滅火系統施工及驗收規范》，等。
