眾所周知，《建筑幕墻工程技術標準》DGJ08-56-2012（以下用上海幕墻規范替代）的修訂工作已經進入尾聲，在行業同仁的翹首企盼中，終于傳來好消息，修訂版（即2019版）已于2019年12月5日通過上海住建委的批準，將于年后頒布，并于2020年4月1日正式實施。原上海幕墻規范，自2012年5月實施以來，在行業內取得了廣泛共識，同時也在后幾年的項目安評中發現急需面對和解決的問題。此次的修訂，加入了很多新的應用條文，如全玻璃幕墻采用螺栓吊掛、鋼結構在幕墻工程中的使用、幕墻防滲漏措施、隔熱型材在幕墻工程中的使用、石材幕墻背栓承載力、大尺度單元式幕墻設計和構造要求、人造板材在本市幕墻工程中的安全使用，風荷載地面粗糙度劃分等。
這次上海幕墻規范的修訂，專家們本著嚴謹及一絲不茍的態度，在對不少條文修訂時輔以大量試驗來進行論證，使得修訂后的條文更符合、貼近實際項目應用。其中，僅僅背栓的條文修訂就通過慧魚的背栓孔注膠/不注膠承載力比較試驗和背栓小邊距拉拔、剪切試驗，以及其他兩家參編企業進行的試驗來進行驗證。
讓我們來看一下2019版的上海幕墻規范對背栓的條文有哪些修改：
關于背栓的材質

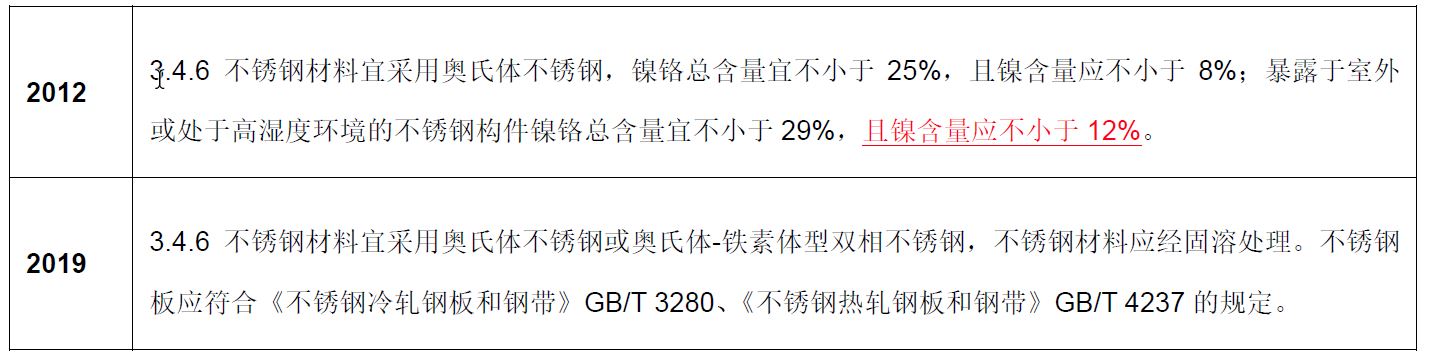

☆原先2012版對不銹鋼化學元素中的鎳鉻含量有特別要求，特別是鎳含量。然而，316材質的不銹鋼碳含量要求為不大于0.08%，在高碳的情況下，只單純地要求提高鎳含量或者鎳鉻總含量，并不能明顯增強其本身的耐腐蝕性能，而316材質相對于304材質耐腐蝕能增強主要是因?yàn)槎嗔薓o元素，考慮到目前市場上316不銹鋼原材料的整體情況，規范組修訂了這一條。
關于背栓的連接構造

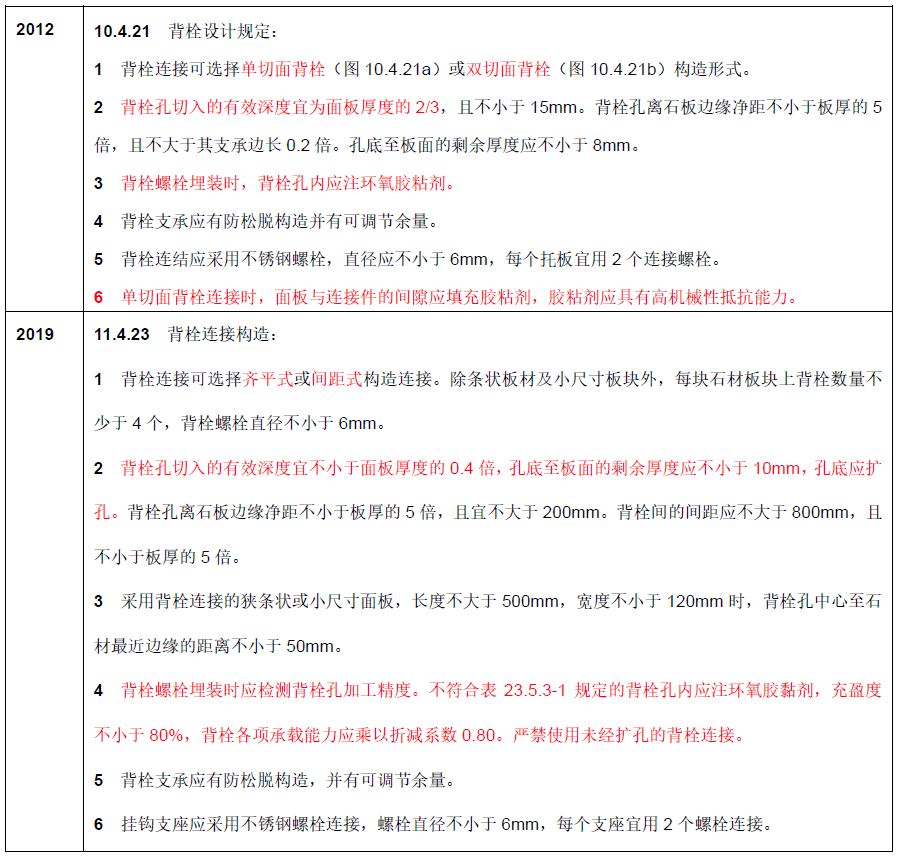

☆原先2012版對背栓的構造形式定義為單切面和雙切面，現在改為齊平式和間距式，這主要是考慮到背栓螺桿與掛件連接的不同。☆背栓的錨入深度要求一直以來飽受關注，因?yàn)檫@是背栓選型的基本要素，2012版的建議為面板厚度的2/3，然而，對于石材幕墻的常用厚度30mm來講，2/3的面板厚度即20mm，剩余10mm的保留板材厚度可能無法確保在正風壓情況下的使用安全性，甚至在面板強度不高的情況下在鉆孔或安裝時可能會增加面板的破損率，因此2019版修訂為面板厚度的0.4倍。

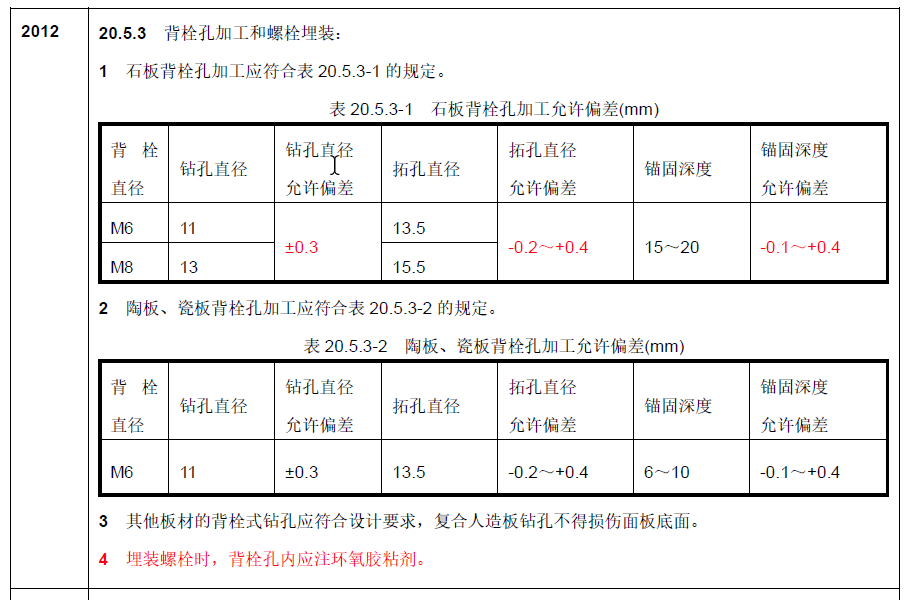

☆2012版中規定背栓螺栓埋裝時，背栓孔內應注環氧粘結膠。這一條是當時上海的安評專家在看了不少石材幕墻項目，擔心背栓安裝后存有安全隱患而特別加入的。背栓在面板內的受力為機械鎖定的原理，一旦孔內注入環氧膠，背栓的計算應按化學粘結還是機械鎖定的原理去考慮，并且背栓實際受力時又是如何分配的這些都無法判斷。于是在修訂時進行了背栓孔注膠/不注膠承載力比較試驗，試驗結果出乎所有人的意料：拉拔試驗中，底擴孔稍大或略小對承載力影響不大，注膠后承載力略有提高，但破壞形式不再單一為石材錐形破壞，多發生石材劈裂和背栓被拉出；但在直孔和底擴孔均鉆大的情況下，不注膠時拉拔承載力急劇下降，背栓均被拉出，注膠后能在一定程度上彌補拉拔承載力，但破壞形式也不再單一，多發生石材劈裂和背栓被拉出。剪切試驗中，不注膠時，底擴孔稍大能讓背栓在受剪時有一定位移，底擴孔略小則限制了背栓的位移，因此承載力分別略有上升或下降，注膠后情況正好相反，但在直孔與底孔均鉆大的情況下，孔內注膠后抗剪承載力反而降低了。因此，2019版修訂為應檢測背栓孔加工精度，滿足精度要求的可以不注膠，不滿足精度要求的注膠后承載力乘以折減系數0.80，嚴禁使用未經擴孔的背栓連接。
關于單個背栓的承載力經驗公式

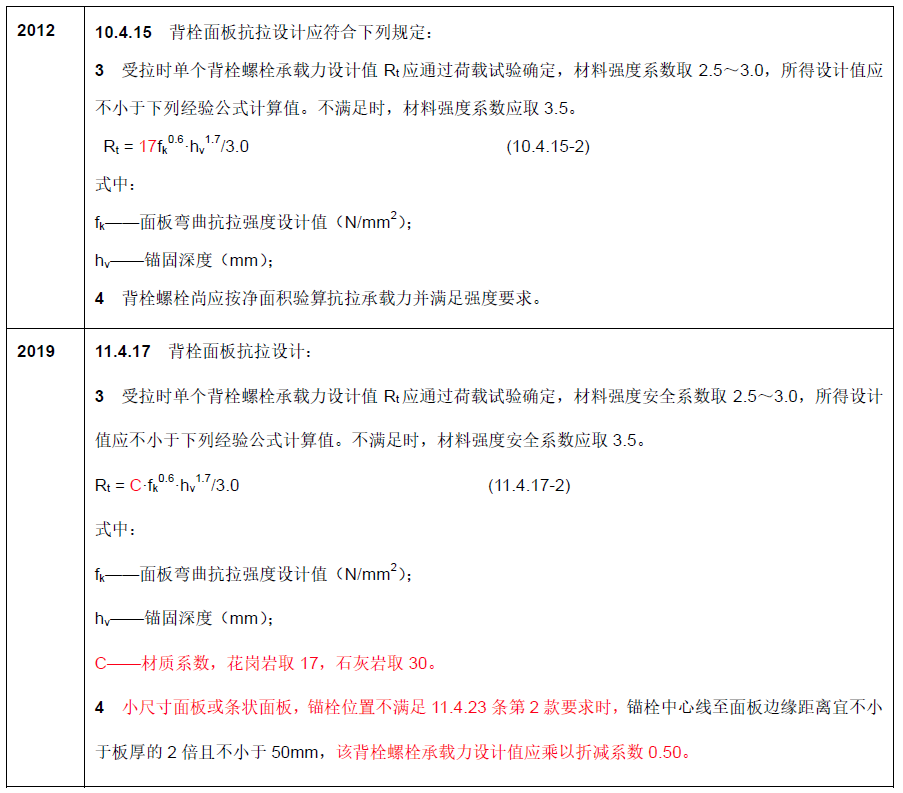

☆2012版中的單個背栓承載力經驗公式Rt=17fk0.6·hv1.7/3.0原來只是針對花崗石面板的，考慮到不僅僅是花崗石，用背栓掛裝的外幕墻板還有石灰?guī)r和其他各種人造板材，因此，2019版將這個經驗公式進行了修改，公式中引入一個材質系數，不同板材取用不同的材質系數，變成了一個通用的公式，而材質系數的取值是通過各家背栓廠家實際項目中的測試來進行校核而最終確定的。這為今后無法做背栓承載力測試的項目提供了設計參考依據。
☆2012版中背栓孔離石板邊緣凈距要求小于板厚的5倍，且不大于其支承邊長0.2倍。如果按這條規定，則寬度不大的狹長型面板就無法使用背栓掛裝，這是不合理的。但背栓邊距一旦變小，對背栓的承載力的影響無法判斷。修訂時又做了背栓小邊距承載力試驗來確定小邊距對背栓承載力帶來的影響。小邊距承載力試驗結果表明在最小邊距50mm的情況下，拉拔和剪切的破壞形式均變成石材角部破壞，承載力值下降了不少。根據試驗結果，2019版修訂為小尺寸面板或條狀面板背栓的最小邊距為50mm，且該背栓螺栓承載力設計值應乘以折減系數0.50。
關于背栓在人造板材上的應用

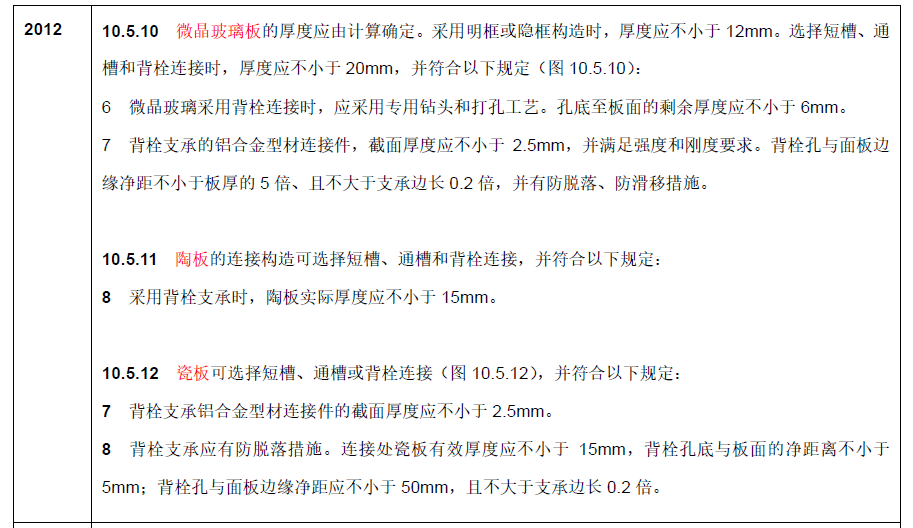

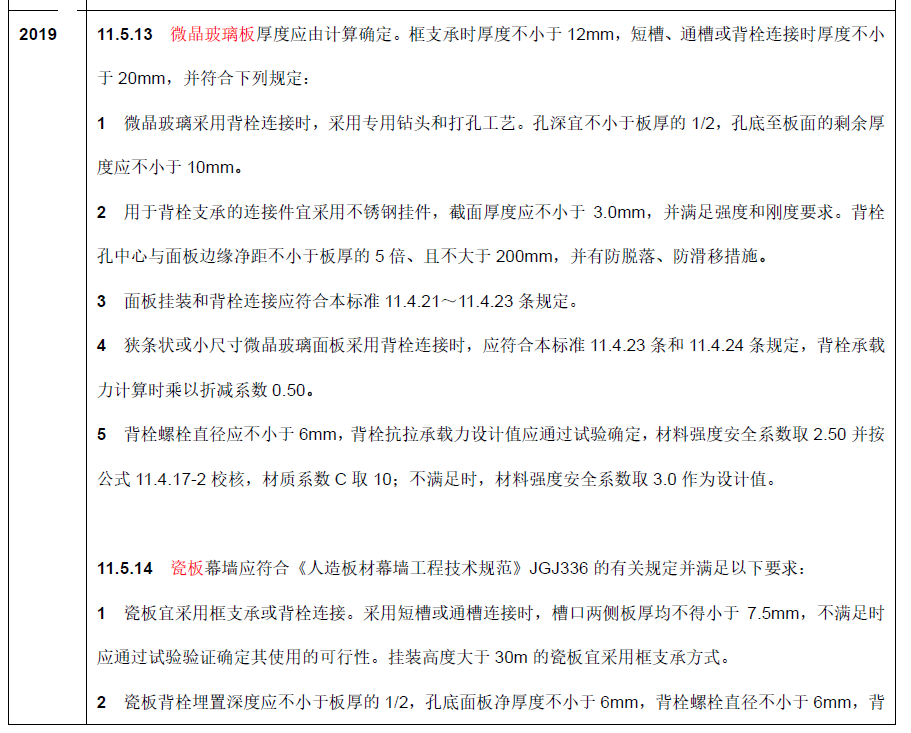

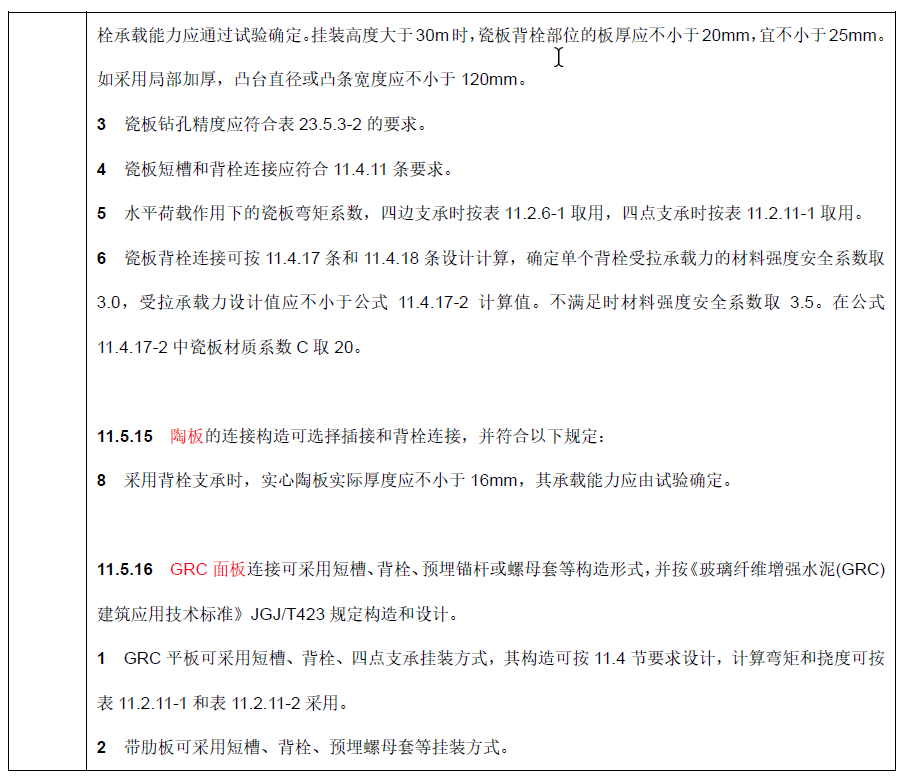

☆ 2019版上海幕墻規范，鑒于近幾年人造板材在外幕墻上應用的實際經驗，對于人造板材這部分做出了更細致的規定，分別列明每種人造板材的使用厚度和材質系數取值，取消了千思板的條文，增加了GRC面板的條文。
關于背栓的孔位加工精度及埋裝

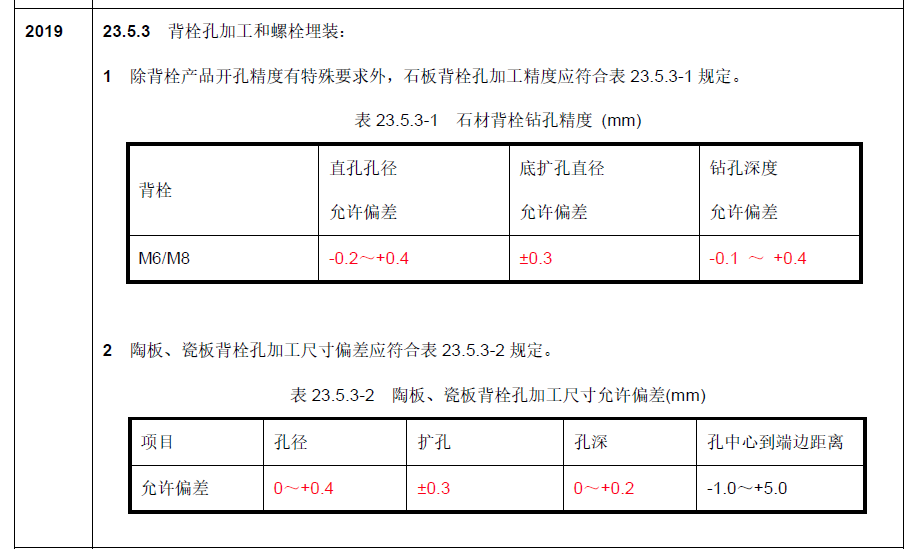

☆ 2019版上海幕墻規范，更強調項目上背栓孔的精度要求，取消了埋裝背栓時，孔內應注環氧膠粘劑的條文。

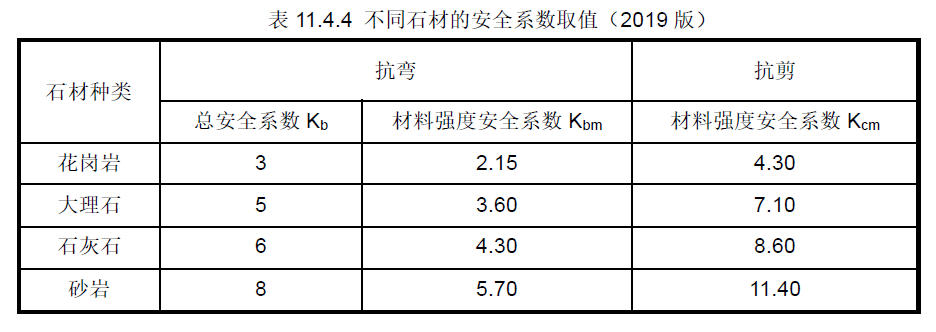

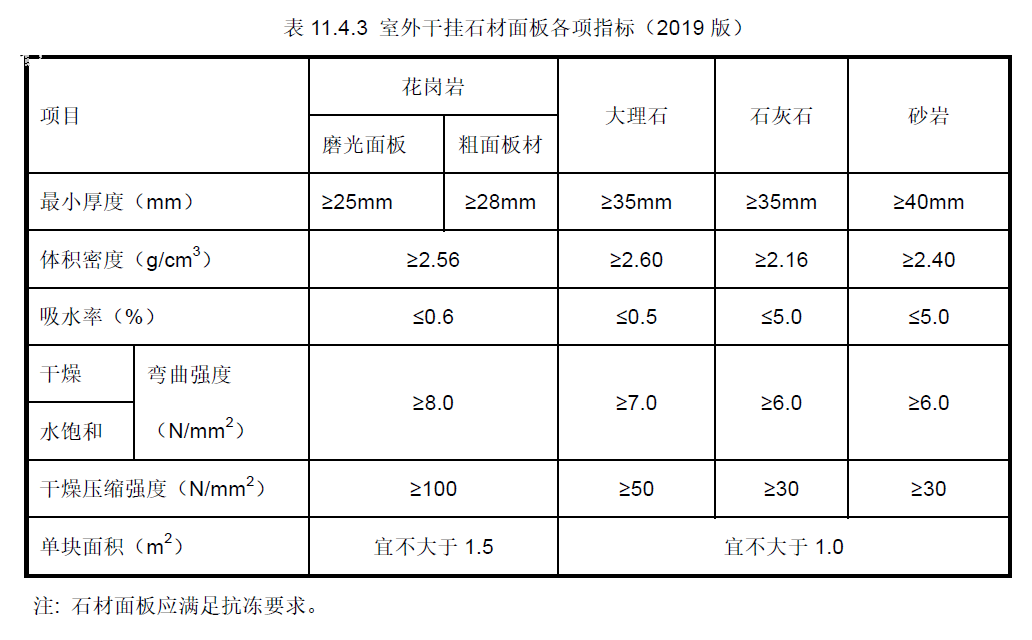

此外，2019版上海幕墻規范中還對外幕墻使用的天然石材、瓷板、玻璃纖維增強水泥板（GRC板）和微晶玻璃板的條文進行了修訂，特別是天然石材，除了列明室外干掛石材面板的各項指標外，還在對板材進行強度校核時增加了對不同石材安全性系數取值，使幕墻設計師在計算時更有依據，這是其他幕墻規范沒有的。相信不久以后，上海幕墻新規范的頒布和實施會為行業內同仁帶來一股新的學習之風。
