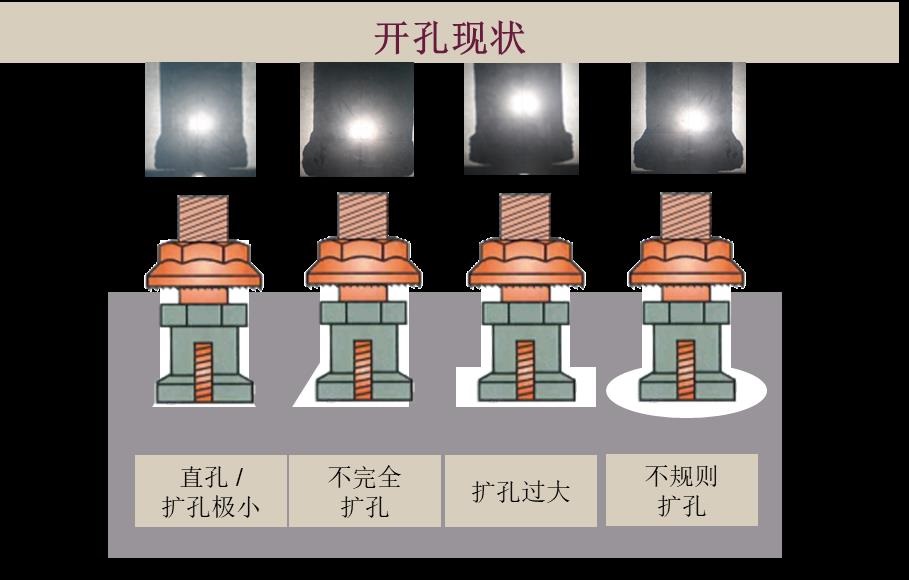

眾所周知，2012版上海幕墻規范中規定背栓螺栓埋裝時，背栓孔內應注環氧粘結膠。這是因?yàn)榫幹埔?guī)范時，上海安評專家在工地現場看到單手就能將個別背栓從石材面板上拉出來的情況，擔心背栓安裝存在安全隱患而特別要求的。確實，背栓在板材上的承載力很大程度上取決于背栓的安裝是否到位，而鉆孔精度是否滿足要求更是關鍵。項目上，石材面板上的開孔現狀讓人十分擔憂，直孔或擴孔極小、不完全擴孔、擴孔過大、不規則擴孔的情況時有發生，這使得背栓被實際安裝后不能保證應有的承載力，這就給項目帶來了潛在的隱患。
一系列針對鉆孔精度問題的測試表明：
底擴孔稍大或略小對背栓的承載力影響較小；
直孔和底擴孔同時鉆大的情況下，拉拔承載力會急劇下降，背栓極易被拉出；
擴孔不均勻會使背栓受力部件不能同時受力，拉拔承載力會降低；
只有直孔無底擴孔的情況最危險，背栓安裝后拉拔承載力幾乎為零。
背栓在石材面板內的受力原理為機械鎖定，鉆孔精度不夠，背栓就不能很好地鎖定在板材上。在石材加工廠或工地現場，當鉆孔精度不滿足要求時，往往采用注膠的方式來彌補。但背栓孔內一旦注入環氧膠，背栓的計算應按化學粘結還是機械鎖定的原理去考慮，并且背栓實際受力時又是如何分配的這些都無法判斷。同時，背栓孔注膠/不注膠承載力比較試驗結果表明，在鉆孔不標準的情況下，孔內注膠后，背栓拉拔承載力雖略有提高，但其抗剪承載力和破壞形式可能反而不如不注膠的情況。
因此，石材幕墻項目采用背栓連接方式時應在板材加工時關注鉆孔的精度要求。對于背栓鉆孔，慧魚有專用的測孔工具和完整的測孔方法來全方位校核鉆孔的精度。

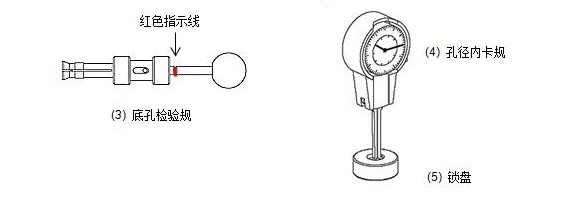

慧魚檢測工具

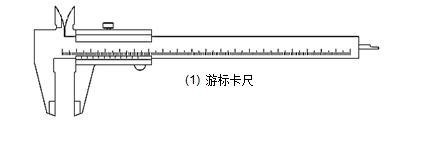

1. 游標卡尺
游標卡尺可以用來測量板材的厚度，鉆孔深度和直孔孔徑。

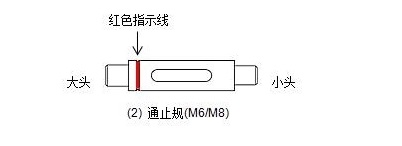

2. 通止規
通止規分M6和M8兩種，分別對應11和13直孔的孔徑，它一頭大一頭小，大頭位置帶紅色指示線，用來檢測直孔的大小是否在允許的公差范圍內。
3. 底孔檢驗規
底孔檢驗規同樣分M6和M8兩種，分別對應13.5和15.5的底擴孔孔徑，在圓球拉柄底部有紅色指示線，用來檢測底擴孔的大小是否達到底擴孔的下公差要求(即確保底擴孔不會太小)。
4 孔徑內卡規
孔徑內卡規用來對底擴孔的孔徑進行測量，從表盤可以讀出底擴孔直徑數值。
5 鎖盤
鎖盤的一面孔徑為13.5mm，一面孔徑為15.5mm，對應標準M6和M8底擴孔孔徑。在使用孔徑內卡規之前，需要先用鎖盤對其進行預校正，確保讀數精準。
測孔數量及要求
應對項目所有板材1%的鉆孔進行抽檢，檢查項目包括鉆孔深度、直孔孔徑及底擴孔孔徑（間距式背栓還需測量板材厚度）。如抽檢的孔位無法全部滿足本指導文件中的孔位尺寸公差要求，則鉆孔的檢查范圍增加到25%；對25%的孔位繼續進行檢驗，如仍無法全部滿足要求，則需對所有孔位進行檢驗。
說明：抽檢1%的孔，意味著每25塊板上（一塊板上4個孔）有一個孔需被檢驗。
測孔方法
1. 通止規

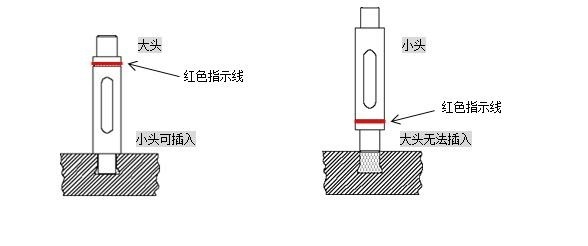

先將通止規小頭放入要檢測的孔位，小頭可以直接插入，再反轉將大頭同樣放入孔位，大頭無法插入，則判定該孔位的直孔部分，孔徑在允許的公差范圍內，直孔合格。
2底孔檢驗規

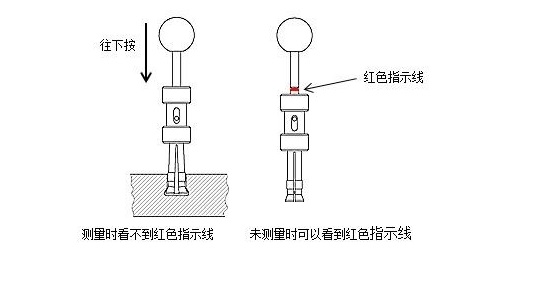

底孔檢驗規在未進行測量時，在圓球拉柄底部可以看到紅色指示線，將底孔檢驗規垂直放入要檢測的孔位中，將圓球拉柄往下按，當按至底部看不到紅色指示線時可以判定底擴孔的孔徑夠大。
3游標卡尺
測量直孔孔徑：將游標卡尺內測量爪放入要檢測的直孔中，垂直輕輕拉開，貼合在直孔孔壁上，讀取測量值。
測量鉆孔深度：將游標卡尺的深度尺沿直孔孔壁放入孔位，保持尺身垂直狀態，尺身底部與板材背面貼平，讀取測量值。
測量板材厚度：選取板材的兩三個位置，用游標卡尺外測量爪卡住板厚，讀取測量值。
4. 孔徑內卡規

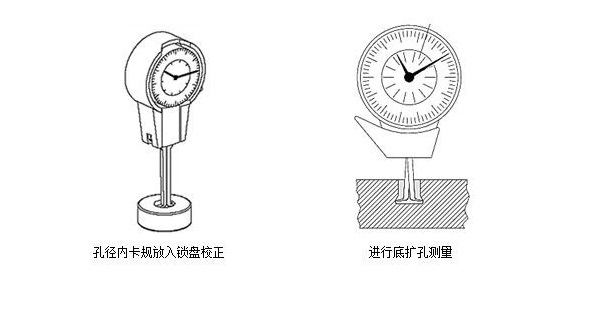

先用鎖盤對孔徑內卡規進行校正，如所需測量的底擴孔為M6背栓的底擴孔，則將腳規放入鎖盤孔徑為13.5mm的圓孔內，調動孔徑內卡規的指針到13.5mm。校正結束后，將腳規放入要測量的孔位中，腳規伸至孔底，輕輕略微旋動一個角度，確定指針無大變化后讀取測量值。
