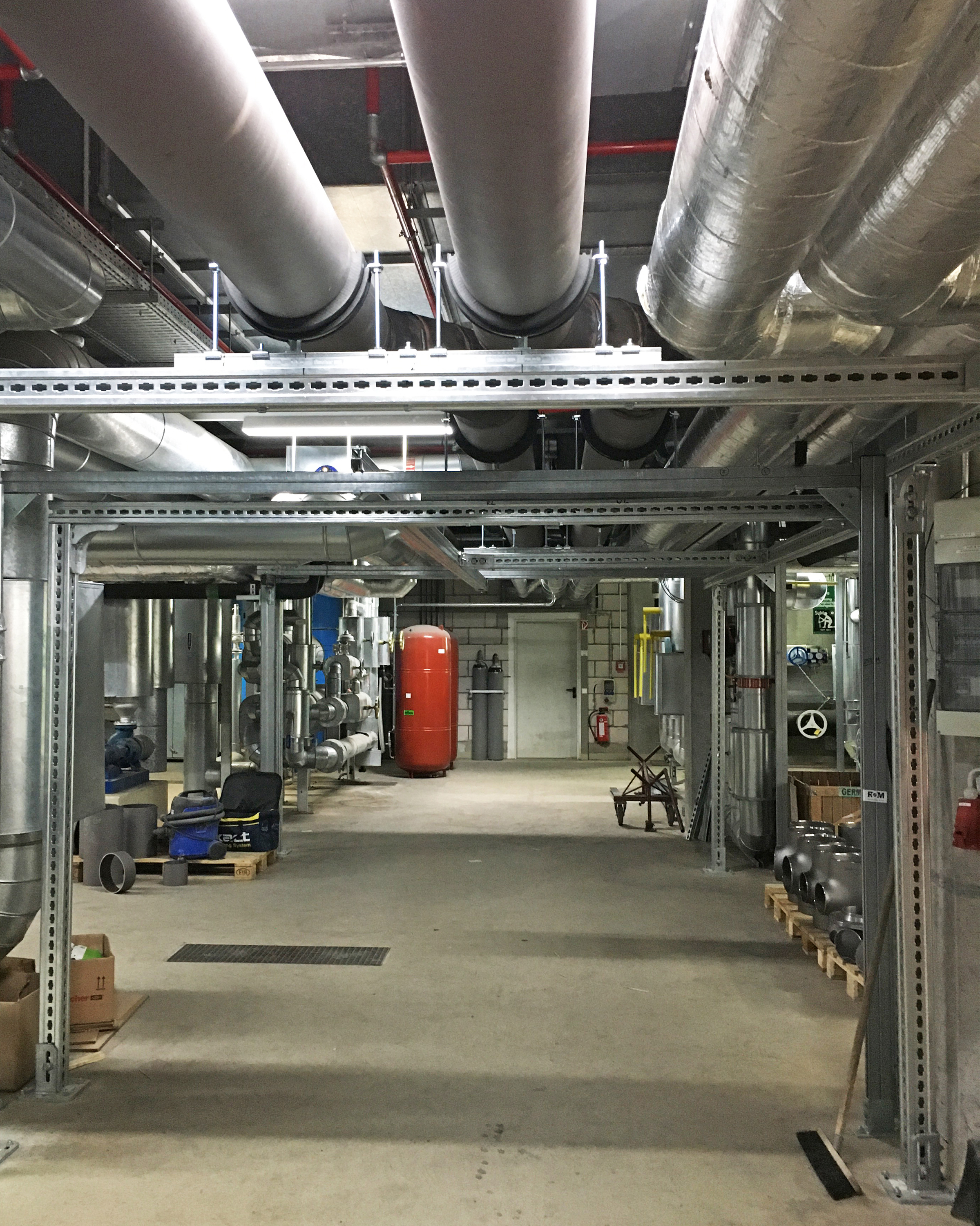

德國圖賓根大學醫院是領先的大學醫學培訓中心之一，目前有多個工程正在施工中。位于整個醫院中心的克羅納診所，是正在進行大規模改造的工程之一。改造工程包括在現有的醫療中心中安裝管道，慧魚FMS重型系統被用于該建筑中的冷卻管的安裝。

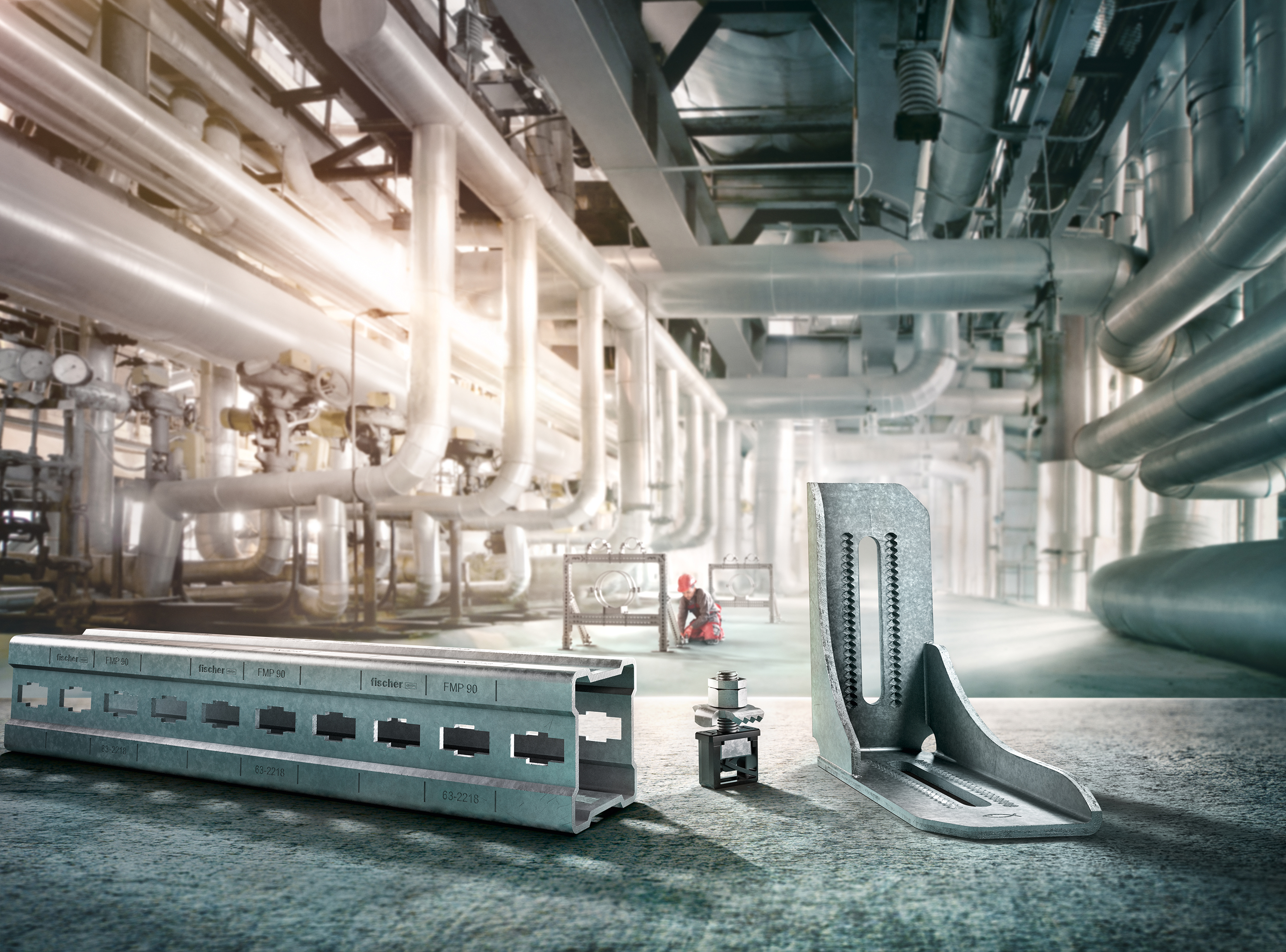

慧魚FMS重型系統產品包括：FMP方鋼、FMA直角連接件、FMHB重型鎖扣，使用模塊化設計原則，可以快速和便捷地組裝到所需的結構中
德國圖賓根大學醫院的改造，旨在打造集現代先進醫學、患者護理、醫術研究和科研實驗于一體的高標準醫療系統。創建于1805年的德國圖賓根大學醫院分布在德國的兩個主要地區：分別是位于市中心北部的“valley”區和位于市中心西北部的“mountain”區（在Schnarrenberg山區的半山腰上）。
克羅納診所位于德國Schnarrenberg山區的中心，于1988年至1989年開始運營。當時每個科室是以德語的縮寫進行命名的，包括：外科、放射學、整形外科、神經學和麻醉學診所，診所中重要的手術室位于地下室。隨著診所的發展，除原有的科室外又設立了其他科室。目前該診所正在進行重大的改造、擴建和翻修工程，以便今后能繼續為德國的健康研究和醫學發展方面提供科研基地。
2019年12月至2020年2月期間，為診所中的醫療中心安裝冷卻管，是整個翻修工程的一部分。其中尤為重要的是，需保障逃生和救援路線以及裝卸物資走廊區域的暢通�；埕~FMS重型系統成功應用于該工程中的管道安裝。慧魚FMS重型系統，適用于輸送內徑為250毫米(公稱寬度為DN250)的管道，同時能兼顧考慮到框架結構所需的跨寬。

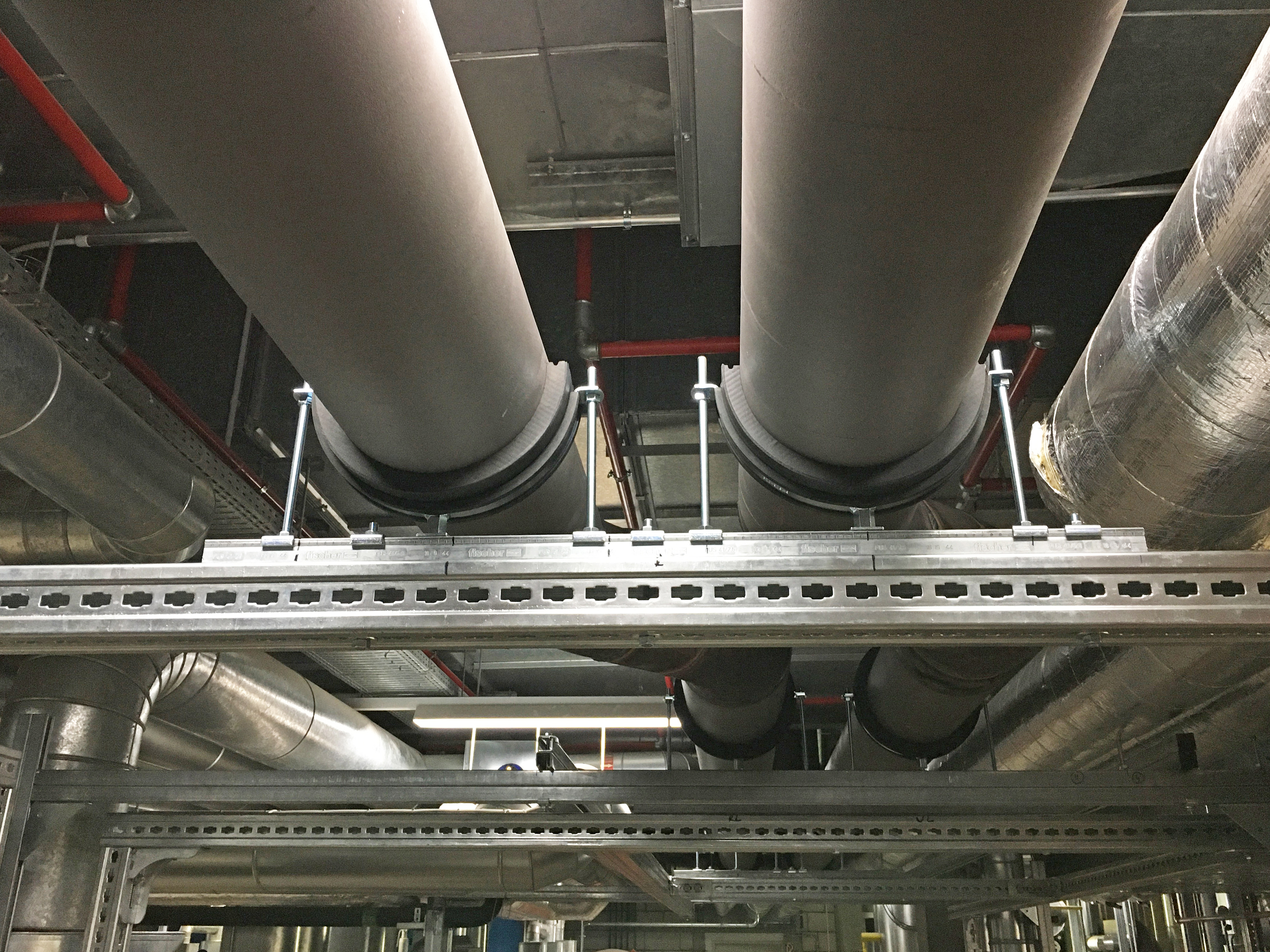

醫療系統中創新的錨固解決方案：在克羅納診所現有的醫療重型，慧魚FMS重型系統被用于安裝冷卻管道。這套定制的錨固解決方案，實現了DN250雙冷卻管以及框架結構所需跨寬的安全錨固
慧魚FMS重型系統可實現靈活和高效的安裝。避免傳統鋼結構在現場安裝時，需對鋼結構本身進行設計和預組裝，而導致現場有建筑公差的困擾。另一方面，慧魚FMS重型系統，在管道安裝過程中(如在圖賓根大學)項目上，成功實現了工期短、成本低的錨固解決方案。
輕松實現重負荷錨固：在克羅納診所的重型管道中，慧魚FMS重型系統輕松實現重負荷錨固需求。避免傳統鋼結構在現場安裝時，需對鋼結構本身進行設計和預組裝，而導致現場有建筑公差的困擾
在施工前，首先對克羅納診所內現有的安裝條件及設備情況進行了評估，以確定合適的支吊架尺寸和框架結構的錨固點。整個評估采用了Dlubal結構分析軟件RSTAB進行結構分析。設計方案由慧魚FMS重型系統的產品數據、現場參數記錄以及鋼框架計算綜合評估后確定。要實現安全錨固，必須要了解結構的尺寸、正確的支撐點以及相應的零部件，包括計算的綜合文檔，相應的尺寸圖紙和客戶需定制產品的材料清單。通過這些專業的技術，慧魚用一種創新的錨固解決方案，在無需安裝復雜的鋼結構和管道支撐系統的情況下，實現了德國圖賓根大學醫院管道的安全錨固。
克羅納診所中冷卻管道的快速安裝，得益于慧魚FMS重型系統無需現場預制的特點�；埕~FMS重型系統由型材和大量的結構零部件組成，產品中通用的連接器可在管道的安裝和校準過程中，根據現場情況自由進行擴展和調整。預制構件不需要在施工現場進行進一步焊接或加工，從而避免了傳統方鋼需要現場切割，造成的材料浪費。此外，慧魚FMS重型系統，表面采用全熱鍍鋅材質，無需后續涂層，使安裝更快速，更便捷，同時減少時間和成本。
實現所有管道安裝需求的正確錨固解決方案：除了慧魚FMS重型系統外，克羅納診所還使用了慧魚通用槽鋼系統FUS。產品包括FUS41/2.5安裝通道(如圖)和附加的模塊系統組件。通過將連接和構造元素插入到用于多功能和靈活應用程序的安裝通道中，即可完成安裝
項目中所使用的慧魚FMS重型系統產品包括：長度為3米和6米的大型方鋼FMP。利用重型鎖扣FMHB將大型方鋼連接并連接到地下。產品還包括FMSF鞍形法蘭、FMA直角連接件、FMUF螺栓連接件和FMVB可調連接件。項目中使用的所有這些產品只是可靈活調節慧魚FMS重型系統的一部分。
制冷管夾FRS-K與相應的配件一起使用，將管道連接到大型型材上。FMEC端帽用于完成配置文件的結束。使用模塊化設計原理，所有的系統組件都可以快速、輕松地組裝成所需的結構。
在項目期間，除了慧魚FMS重型系統外，還使用了慧魚其他系列的產品，如通用槽鋼系統FUS、FRSM重型管夾和附件。包括用于安裝框架結構的慧魚后膨脹螺桿錨栓FAZII12/20GS。
從前期規劃、錨固計算、現場交付、項目支持等階段，慧魚為客戶提供了全方位服務，直到項目全生命周期的順利完工。
