垂直通透的玻璃幕墻
柏林KINDL當代藝術中心建筑
幕墻點式結構延伸

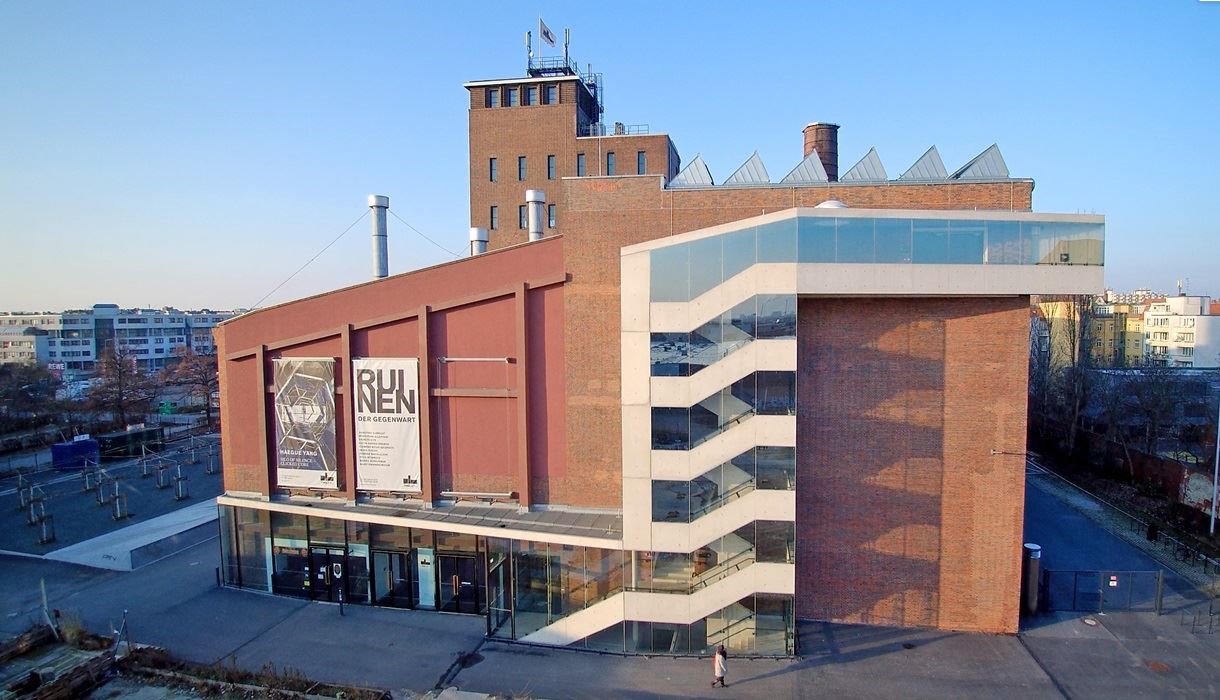

德國柏林的一家古老的釀酒廠被改建成當代藝術中心：位于柏林Neuk?lln地區的KINDL當代藝術中心實現了這次改造。其原始的工業風被巧妙地融入到現代設計中。建筑物東側的玻璃元素和清水混凝土樓梯是頗具代表的特征，為這座磚砌建筑增加了一種未來主義的元素。擴建部分的透明門廳一直延伸到建筑紅磚外墻前。現代幕墻外立面錨固技術使這種獨特的設計得以實現，并為新的入口區域提供了安全保障。

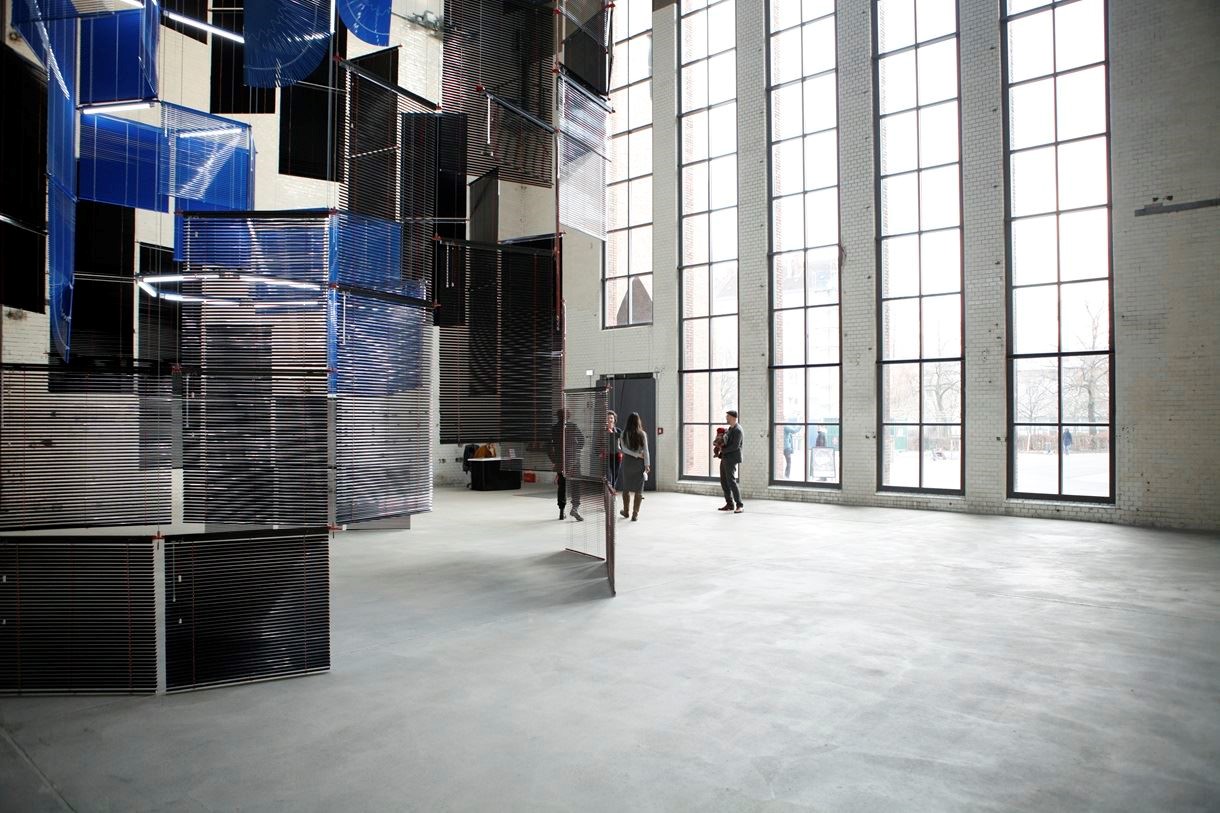

將古老釀酒廠重新改造成現代藝術畫廊的想法來自BurkhardVarnholt和SalomeGrisard。這對藝術收藏家夫婦在2011年買下了這座老廠房并開始將其打造成藝術空間。蘇黎世grisard’architekturETHSIA建筑事務所為建筑的改造計劃提供了設計方案。這座由七層高的塔樓、鍋爐、釀酒設備和設備大廳組成的建筑可以追溯到20世紀末。這些建筑以德國表現主義的紅磚風格為基礎，是1930年至2005年間柏林著名的Kindl啤酒廠的所在地。三層樓的設備房和20米高的鍋爐房空間自2016年10月開放以來，用于展示國際當代藝術。
“改建目的希望讓這座具有德國表現主義教堂式磚砌建筑熠熠生輝�！苯ㄖ姓逽alomeGrisardVarnholt提到�！拔覀兿胪ㄟ^新增清水混凝土部分來增強效果，例如新建的樓梯或是建筑前廣場的設計，從而創造一個獨特的藝術場所�！�
創新的幕墻背掛技術，將這座柏林古老建筑與新建的子結構之間無縫連接起來。新建的建筑讓人感覺似乎是由一整塊玻璃組成的。
這個建筑是20世紀早期的風格與現代元素相結合的設計體現，其中包括六個保存完好的巨大銅壺，它們曾經是當時歐洲最大的銅壺，現已被完美的融入到K?nigOtto咖啡館的現代化設計中。在幕墻的改造工程中也能感受到這一理念，整個幕墻的設計是將歷史悠久的紅磚以玻璃和外露磚構成的獨特新元素組合。德國GIPGLAZINGGmbH公司、德國BGTBischoffGlastechnikAG公司和德國慧魚幕墻專家在改造設計和施工過程中充分發揮出了各自的專業技能，實現了通過透明玻璃和外觀看似漂浮的樓梯從地下室到樓頂?shù)难由�。�?年零3個月的時間里，專家們規劃并安裝了玻璃門廳和混凝土樓梯空間，總面積為600平米。

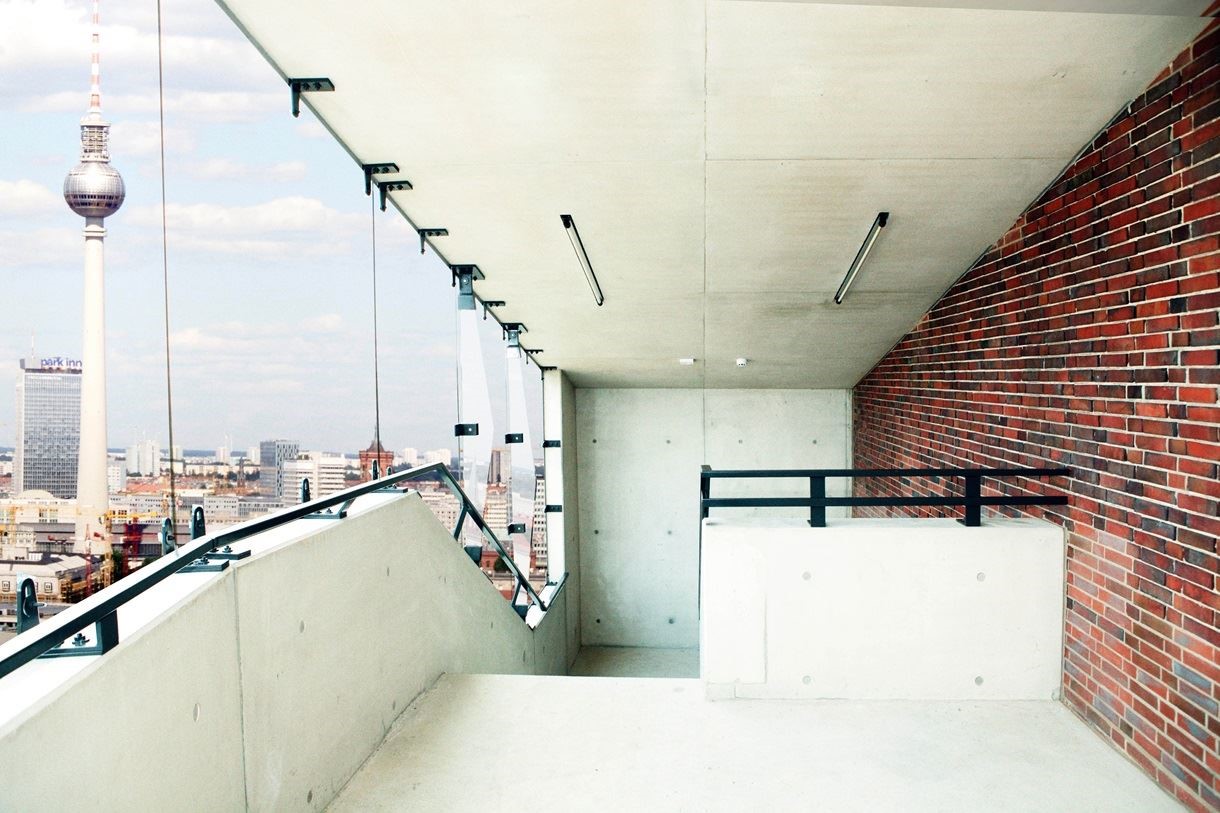

玻璃是現代建筑的建材，KINDL當代藝術中心就是一個令人印象深刻的例子。
由慧魚公司、GIPGLAZINGGmbH公司以及BGTBischoffGlastechnikAG公司三家合作開發的新型幕墻點式結構，為整棟建筑幕墻的設計理念得以實現提供了基礎�！安ＡЮ摺北挥米髦谓Y(jié)構。這是增加幕墻透明感的一個有力元素，作為垂直的玻璃肋截面細長但強度高并具有。這些玻璃肋無結構支撐，從地面一直延伸到天花。結合慧魚簡約的玻璃背栓FZP-G，使用玻璃肋而非金屬龍骨連接從而打造出一個流動的、充滿生機的空間�；埕~的玻璃背掛技術，讓大面積的玻璃幕墻得以呈現完整單塊透明玻璃的效果，從而使柏林全景一覽無遺。特殊的切底技術，在玻璃上鉆相應地孔，這意味著背栓不穿透整塊玻璃面板，卻能安全、牢固地將玻璃面板固定在支撐結構上。

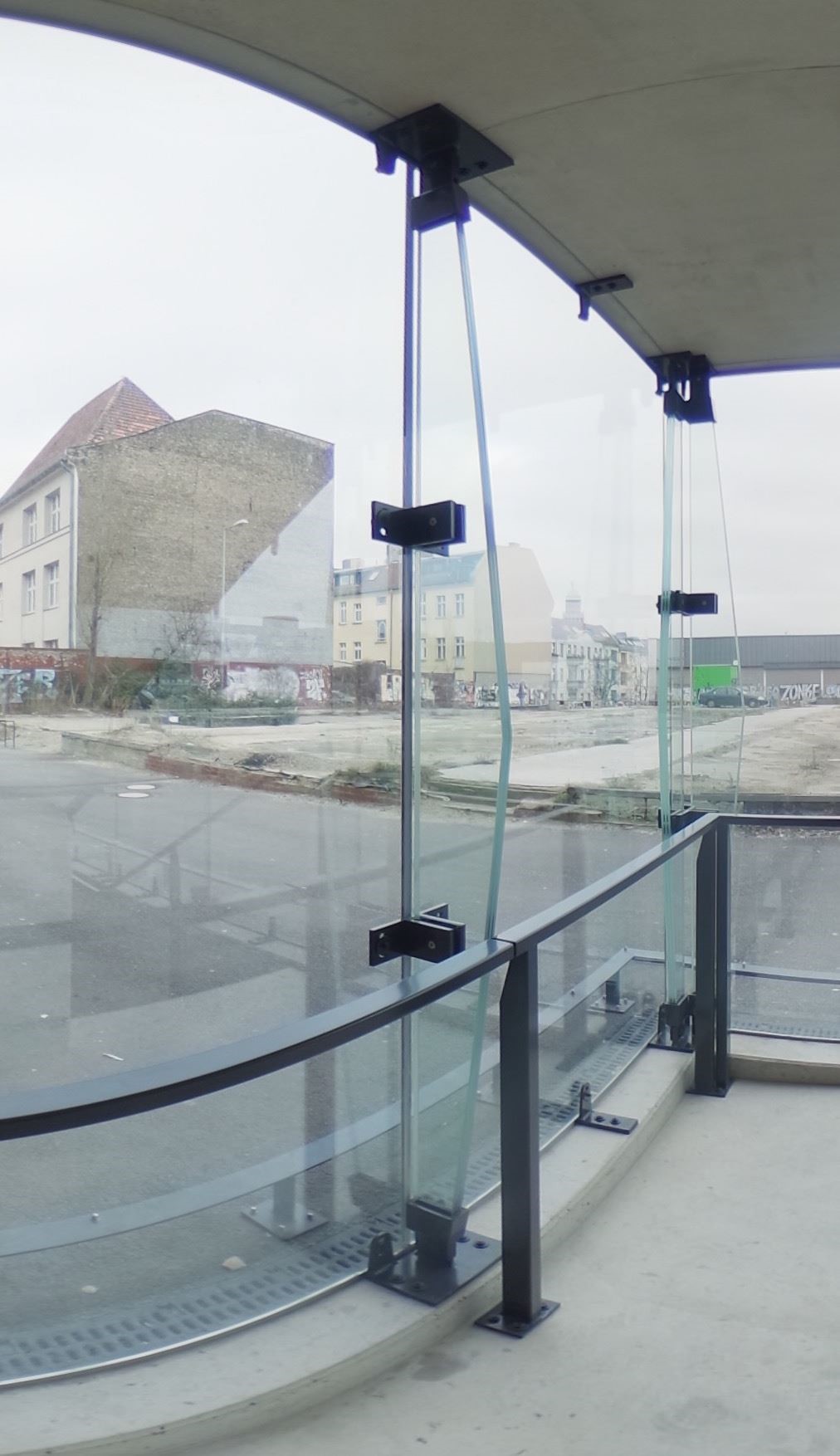

玻璃肋創造了一個流動的有機體量作為支撐結構，結合極簡主義的慧魚背栓進行玻璃的固定。

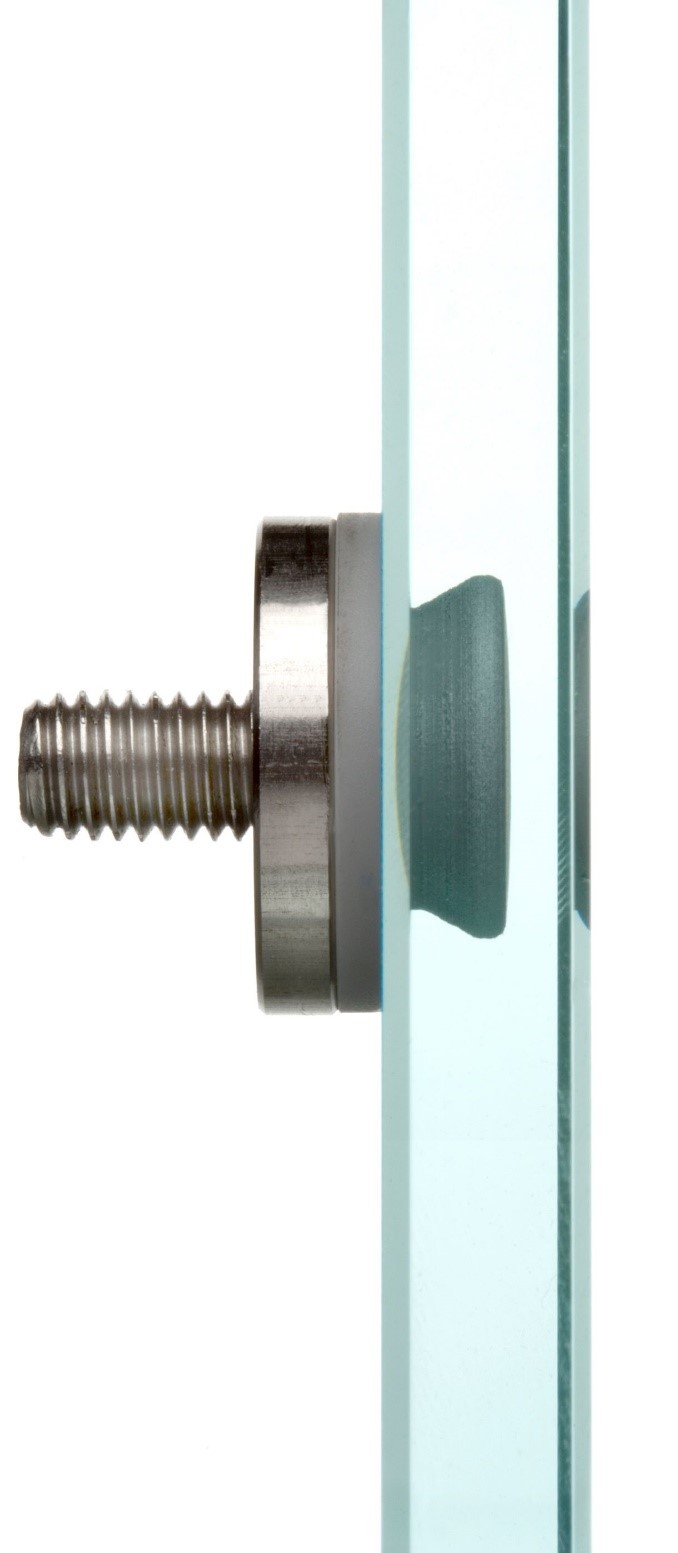

實現完美玻璃幕墻的創新錨固系統：特殊的切底技術和相應的玻璃鉆孔意味著錨固點從建筑外部看不見，同時可將玻璃面板固定在支撐結構上。
INPOINT標志，由慧魚、GIPGLAZINGGmbH、和BGTBischoffGlastechnikAG共同命名的玻璃幕墻新結構錨固點。
Images:GIPGLAZINGGmbH
圖片來源：GIPGLAZINGGmbH
由62塊形狀各異的定制夾膠鋼化玻璃制成的面板被用于建筑的外墻。夾膠玻璃由BGTBischoffGlastechnikAG公司的兩種雙強度鋼化玻璃制成。這種全鋼化玻璃不但抗沖擊性、抗彎強度特別高，而且耐熱性也好。
改造后的建筑將新舊元素巧妙地融合在一起。創新的幕墻錨固技術將嚴謹優雅與具有未來主義設想改造變?yōu)楝F(xiàn)實。新增的大面積玻璃幕墻運用在原磚墻上，如同建筑的第二層“皮膚”。賦予了建筑新的功能，讓老建筑重新煥發光彩。
