中國(guó)GB/T16776、JG/T475，美國(guó)ASTM C1184及歐洲ETAG002……結(jié)構(gòu)膠標(biāo)準(zhǔn)這么多，究竟哪不同?接下來(lái)，就讓白云小編詳細(xì)為您解讀四大標(biāo)準(zhǔn)——

　　一、施工性能

　　施工性能表征了產(chǎn)品的使用性能，是施工應(yīng)用的關(guān)鍵特性指標(biāo)，直接關(guān)系到施工應(yīng)用的操作便捷性。良好的施工性能，可以有效保證施工過(guò)程的速度及效率;不良的施工性能不僅造成操作困難，也容易發(fā)生施工質(zhì)量缺陷。

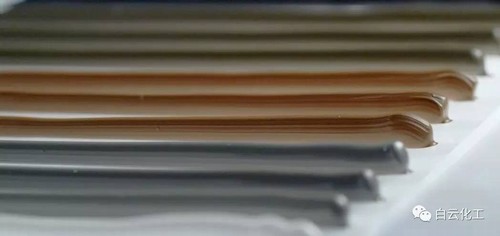

　　在硅酮結(jié)構(gòu)密封膠的施工性能指標(biāo)方面，中國(guó)GB/T16776、JG/T475、美國(guó)ASTM C1184標(biāo)準(zhǔn)中，均對(duì)現(xiàn)場(chǎng)施工時(shí)經(jīng)常涉及的流動(dòng)性、擠出性、表干時(shí)間、適用期等性能指標(biāo)進(jìn)行了規(guī)定，評(píng)價(jià)要求基本一致。

　　白云化工結(jié)構(gòu)密封膠擁有企業(yè)標(biāo)準(zhǔn)Q/BYHG1，其施工特性項(xiàng)目指標(biāo)，均達(dá)到甚至超過(guò)國(guó)內(nèi)及國(guó)外標(biāo)準(zhǔn)要求。

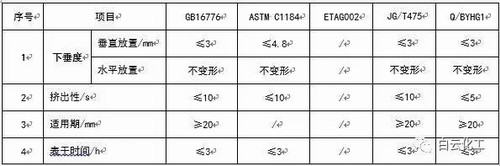

表1：不同標(biāo)準(zhǔn)下的施工性能指標(biāo)

注：“/ ”表示無(wú)相應(yīng)指標(biāo)

　　二、力學(xué)性能

　　1. 強(qiáng)度

　　強(qiáng)度，表征結(jié)構(gòu)密封膠的力學(xué)性能的關(guān)鍵指標(biāo)，與SSG系統(tǒng)結(jié)構(gòu)密封膠安全性密切相關(guān)。

　　當(dāng)一項(xiàng)技術(shù)尚不熟悉或設(shè)計(jì)風(fēng)險(xiǎn)較大時(shí)，一般采用較高設(shè)計(jì)安全系數(shù)。由表2可見——

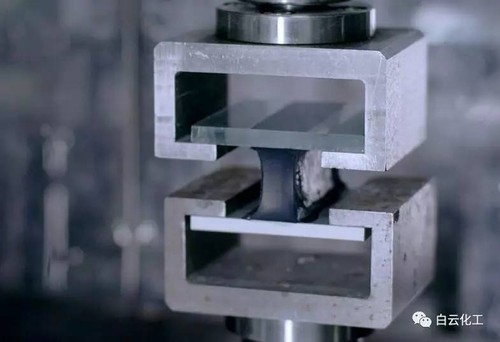

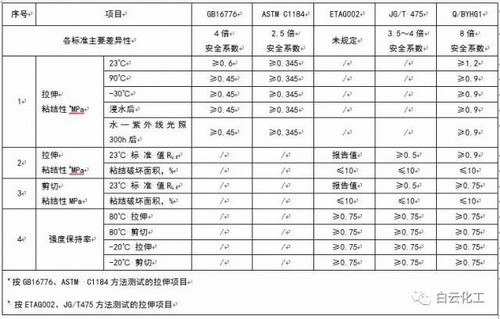

表2：拉伸及剪切強(qiáng)度對(duì)比表

　　美國(guó)標(biāo)準(zhǔn)ASTM C1184 規(guī)定的拉伸粘接強(qiáng)度最小值為0.345MPa，即采用了2. 5 倍的安全系數(shù)。

　　中國(guó)在制定GB16776 時(shí)為了更進(jìn)一步確保幕墻的安全, 將安全系數(shù)從2.5 倍提高到了4倍, 規(guī)定了結(jié)構(gòu)密封膠的最小強(qiáng)度值為0.6MPa。

　　歐洲標(biāo)準(zhǔn)ETAG002要求報(bào)告強(qiáng)度標(biāo)準(zhǔn)值，并未進(jìn)行相應(yīng)的規(guī)定。

　　新行標(biāo)JG/T 475中規(guī)定強(qiáng)度標(biāo)準(zhǔn)值≥0.5MPa。

　　GB16776、JG/T475個(gè)別項(xiàng)目要求比ASTM C1184要相對(duì)嚴(yán)格;歐洲ETAG002標(biāo)準(zhǔn)中沒有相關(guān)施工特性指標(biāo)的評(píng)定，缺失了施工性能方面的考量。

　　雖然ETAG002中沒有規(guī)定結(jié)構(gòu)密封膠的強(qiáng)度要求，但是規(guī)定了結(jié)構(gòu)密封膠的強(qiáng)度設(shè)計(jì)值取拉伸強(qiáng)度標(biāo)準(zhǔn)值的1/6，這樣才能保證25年的使用。

　　現(xiàn)在我們國(guó)家的JGJ 102規(guī)范中規(guī)定結(jié)構(gòu)密封膠的強(qiáng)度設(shè)計(jì)值為0.2MPa，換算成歐洲體系為0.14MPa，要滿足達(dá)到這個(gè)強(qiáng)度設(shè)計(jì)值，按ETAG002的要求，結(jié)構(gòu)密封膠的強(qiáng)度標(biāo)準(zhǔn)值應(yīng)該達(dá)到0.14*6=0.84MPa。如果結(jié)構(gòu)密封膠只是符合JG/T 475的要求，大于0.5MPa，但達(dá)不到0.84MPa，這樣的膠按JGJ 102規(guī)范要求的強(qiáng)度設(shè)計(jì)值進(jìn)行設(shè)計(jì)，就無(wú)法達(dá)到25年的保障要求。

　　由此可見，強(qiáng)度值仍然是保證設(shè)計(jì)安全系數(shù)的關(guān)鍵指標(biāo)。

　　根據(jù)表2中各標(biāo)準(zhǔn)的對(duì)比可見，白云化工的結(jié)構(gòu)密封膠企標(biāo)Q/BYHG1是綜合了國(guó)家標(biāo)準(zhǔn)GB 16776、行業(yè)標(biāo)準(zhǔn)JG/T475、歐標(biāo)ETAG002各項(xiàng)指標(biāo)，同時(shí)在具體指標(biāo)要求上進(jìn)行了大幅提升，強(qiáng)度為國(guó)家標(biāo)準(zhǔn)GB 16776的2倍，安全系數(shù)高達(dá)8倍;標(biāo)準(zhǔn)條件下的強(qiáng)度標(biāo)準(zhǔn)值≥0.9MPa，按照我國(guó)JGJ 102規(guī)范的強(qiáng)度設(shè)計(jì)值進(jìn)行設(shè)計(jì)也完全可以滿足25年的使用要求。

　　2. 彈性

　　結(jié)構(gòu)密封膠需要有一定的彈性，因?yàn)樵谥黧w結(jié)構(gòu)變形或溫差變化時(shí)，玻璃和鋁副框之間會(huì)產(chǎn)生一定的變形，這個(gè)變形會(huì)引起結(jié)構(gòu)密封膠的拉伸，使結(jié)構(gòu)密封膠產(chǎn)生內(nèi)應(yīng)力。如果結(jié)構(gòu)密封膠只是強(qiáng)度高，但是彈性差，一變形就被拉斷或者產(chǎn)生大于強(qiáng)度設(shè)計(jì)值的內(nèi)應(yīng)力，將大大降低結(jié)構(gòu)密封膠的使用年限。

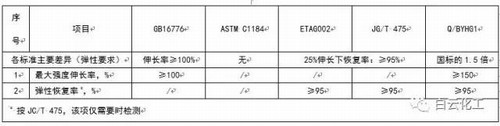

表3:彈性指標(biāo)對(duì)比表

　　在我國(guó)GB 16776標(biāo)準(zhǔn)中，結(jié)構(gòu)密封膠的彈性是用最大強(qiáng)度伸長(zhǎng)率來(lái)表征的。

　　在ETAG002中，彈性是用彈性恢復(fù)率來(lái)表征，即結(jié)構(gòu)密封膠試片在被拉伸至25%的狀態(tài)下放置24小時(shí)后，放松，然后測(cè)量其伸長(zhǎng)的回復(fù)情況。彈性差的結(jié)構(gòu)密封膠，在進(jìn)行彈性恢復(fù)率檢測(cè)時(shí)，不到24小時(shí)就會(huì)發(fā)生開裂甚至斷裂。

　　tips：有些廠家在進(jìn)行彈性恢復(fù)率檢測(cè)時(shí)，偷偷修改了檢測(cè)條件，將拉伸幅度從25%改為10%，也號(hào)稱通過(guò)了彈性恢復(fù)率的檢測(cè)，在查看相關(guān)報(bào)告時(shí)應(yīng)予以足夠的注意。

　　JG/T 475雖然也規(guī)定了彈性恢復(fù)率的項(xiàng)目，但是該項(xiàng)目為選做項(xiàng)。

　　白云化工結(jié)構(gòu)密封膠企標(biāo)Q/BYHG1中，對(duì)于彈性的指標(biāo)要求，不僅規(guī)定最大強(qiáng)度伸長(zhǎng)率≥150%(高于國(guó)家標(biāo)準(zhǔn)GB16776的100%的要求)外，還規(guī)定了拉伸25%的狀態(tài)下24小時(shí)以后的彈性恢復(fù)率指標(biāo)，而且該項(xiàng)目為必檢項(xiàng)目。

　　3.粘結(jié)破壞面積

　　粘結(jié)破壞面積表征了結(jié)構(gòu)密封膠對(duì)于標(biāo)準(zhǔn)基材的粘結(jié)性能，各標(biāo)準(zhǔn)進(jìn)行了相應(yīng)的規(guī)定，要求的嚴(yán)格程度不同。

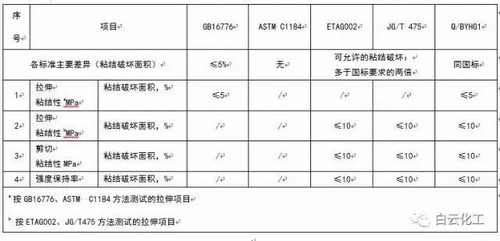

表4:粘結(jié)破壞面積指標(biāo)對(duì)比表

　　中國(guó)GB16776中，為了確保結(jié)構(gòu)密封膠的質(zhì)量處于很高水平, 除提高了最小強(qiáng)度值，還特別強(qiáng)調(diào)結(jié)構(gòu)密封膠對(duì)基材的粘接性，規(guī)定在經(jīng)過(guò)5種條件處理的試件拉伸粘接性試驗(yàn)后結(jié)構(gòu)密封膠的內(nèi)聚破壞面積必須大于95%。

　　美國(guó)標(biāo)準(zhǔn)ASTMC1184沒有規(guī)定粘接破壞面積。

　　歐洲標(biāo)準(zhǔn)ETAG002和行業(yè)標(biāo)準(zhǔn)JG/T475則規(guī)定對(duì)于試件在經(jīng)過(guò)各種處理后，再進(jìn)行拉伸或剪切試驗(yàn)，結(jié)構(gòu)密封膠的內(nèi)聚破壞面積都必須大于90%。

　　雖然這一點(diǎn)看起來(lái)沒有GB16776的95%規(guī)定嚴(yán)格，但是其檢測(cè)項(xiàng)目增加較多，水——紫外光照時(shí)間從GB 16776的300小時(shí)延長(zhǎng)至1008小時(shí)，檢測(cè)的加速?gòu)?qiáng)度大大增加了，要通過(guò)是非常不容易的。

　　4. 其它測(cè)試項(xiàng)目

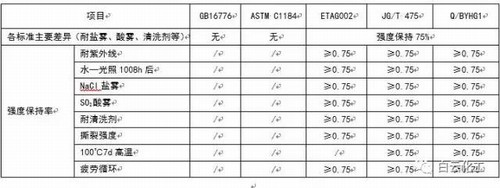

表5:其它測(cè)試指標(biāo)對(duì)比表

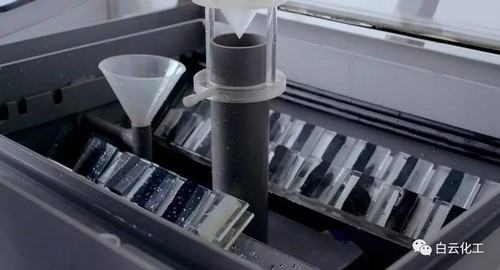

　　各標(biāo)準(zhǔn)體系都規(guī)定了高低溫、浸水、浸水光照等處理?xiàng)l件，而歐洲標(biāo)準(zhǔn)ETAG002和行業(yè)標(biāo)準(zhǔn)JG/T475則增加一些環(huán)境因素如鹽霧(NaCl)，酸霧(SO2)以及清洗劑浸泡等處理?xiàng)l件，這對(duì)于某些特定環(huán)境或地區(qū)(如常受到海風(fēng)侵襲的沿海地區(qū)、酸雨影響地區(qū)等)SSG系統(tǒng)的應(yīng)用具有一定意義。

　　此外其它外在因素的影響，如抗撕裂、機(jī)械疲勞性能等項(xiàng)目的增加，也具有一定的參考價(jià)值。

　　三、耐久性

　　關(guān)于結(jié)構(gòu)密封膠耐久性檢測(cè)方法，目前尚無(wú)加速試驗(yàn)方法可以完全模擬自然環(huán)境條件下的25年老化。為了檢驗(yàn)結(jié)構(gòu)密封膠的耐久性，各標(biāo)準(zhǔn)基于不同的編制思路，分別采用了不同的評(píng)價(jià)方法。

　　美國(guó)標(biāo)準(zhǔn)ASTM C1184中主要是要求浸水7天和5000小時(shí)水——紫外老化試驗(yàn)后的拉伸強(qiáng)度應(yīng)不小于0.345MPa。

　　中國(guó)GB/T16776除要求浸水7天和水-紫外老化300小時(shí)后的拉伸粘結(jié)強(qiáng)度外，還要求粘結(jié)破壞面積≤5%。

　　而歐盟標(biāo)準(zhǔn)ETAG002和行業(yè)標(biāo)準(zhǔn)JG/T475則要求在紫外、溫度、水、荷載、接觸物質(zhì)等各種老化試驗(yàn)后，強(qiáng)度保持率≥75%。

　　JG/T 475在ETAG002的基礎(chǔ)上，還增加了100℃7天的高溫加速老化項(xiàng)目。

　　歐洲標(biāo)準(zhǔn)ETAG002、行業(yè)標(biāo)準(zhǔn)JG/T475與美國(guó)標(biāo)準(zhǔn)ASTM C1184及中國(guó)標(biāo)準(zhǔn)GB16776在強(qiáng)度問(wèn)題上的主要不同之處，還在于歐洲標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)更關(guān)注于強(qiáng)度的保持率。

　　可以看出，ETAG 002的編制思想是：既然現(xiàn)有人工加速老化方法都無(wú)法模擬25年后結(jié)構(gòu)密封膠的變化情況，那就確保結(jié)構(gòu)密封膠在使用過(guò)程中性能下降得慢一些，以確保結(jié)構(gòu)密封膠能夠使用更長(zhǎng)的時(shí)間。

　　經(jīng)過(guò)多年的實(shí)踐驗(yàn)證，符合ETAG 002并按照其要求進(jìn)行強(qiáng)度設(shè)計(jì)值設(shè)計(jì)(標(biāo)準(zhǔn)條件下拉伸強(qiáng)度標(biāo)準(zhǔn)值的1/6)的幕墻，結(jié)構(gòu)密封膠確實(shí)可以使用25年甚至更長(zhǎng)時(shí)間。

　　四、選用指南

　　從上面對(duì)各標(biāo)準(zhǔn)的介紹可以看出，想要確保硅酮結(jié)構(gòu)密封膠能使用更長(zhǎng)的時(shí)間，ETAG002和JG/T 475在耐久性方面的保障性更高。不過(guò)，由于結(jié)構(gòu)密封膠的應(yīng)用效果與設(shè)計(jì)有非常大的關(guān)系，要符合JGJ 102規(guī)范的強(qiáng)度設(shè)計(jì)值，結(jié)構(gòu)密封膠標(biāo)準(zhǔn)狀態(tài)下的拉伸強(qiáng)度標(biāo)準(zhǔn)值應(yīng)不小于0.84MPa，而且其彈性恢復(fù)率一定要在25%拉伸情況下進(jìn)行檢測(cè)并合格。

　　廣州市白云化工實(shí)業(yè)有限公司的Q/BYHG1企業(yè)標(biāo)準(zhǔn)，除了完全覆蓋了GB 16776、ETAG 002、JG/T 475的所有指標(biāo)外，還規(guī)定了標(biāo)準(zhǔn)狀態(tài)下的拉伸強(qiáng)度標(biāo)準(zhǔn)值不小于0.9MPa，完全滿足JGJ 102規(guī)范的強(qiáng)度設(shè)計(jì)值取值，可以確保結(jié)構(gòu)密封膠在幕墻上使用25年甚至更久時(shí)間。

　　除了選擇性能優(yōu)異的結(jié)構(gòu)密封膠產(chǎn)品外，還應(yīng)當(dāng)考察企業(yè)規(guī)模，了解企業(yè)生產(chǎn)、研發(fā)、服務(wù)能力、生產(chǎn)經(jīng)驗(yàn)以及質(zhì)量管理體系等生產(chǎn)經(jīng)營(yíng)情況。

　　tips：當(dāng)前的質(zhì)量管理體系認(rèn)證常常出現(xiàn)流于形式，走過(guò)場(chǎng)的情況，因此通過(guò)國(guó)際知名認(rèn)證公司進(jìn)行認(rèn)證審核無(wú)疑是最佳選擇，也是實(shí)現(xiàn)全面質(zhì)量管理，保證產(chǎn)品質(zhì)量長(zhǎng)期穩(wěn)定的基礎(chǔ)。目前結(jié)構(gòu)密封膠廠家競(jìng)爭(zhēng)激烈，產(chǎn)品良莠不齊，低價(jià)低質(zhì)的產(chǎn)品充斥市場(chǎng)。如果出了問(wèn)題再維修，需要花費(fèi)的成本將是一次做好的數(shù)倍甚至數(shù)十倍。

　　四大標(biāo)準(zhǔn)側(cè)重點(diǎn)有所不同。ETAG002和JG/T 475重點(diǎn)考察結(jié)構(gòu)密封膠的性能下降速度，對(duì)結(jié)構(gòu)密封膠的耐久性更有保障。但是，要符合JGJ 102規(guī)范的強(qiáng)度設(shè)計(jì)值要求，JG/T 475并不能完全滿足。應(yīng)選擇強(qiáng)度更高、彈性有保障的產(chǎn)品來(lái)確保符合JGJ 102規(guī)范的強(qiáng)度設(shè)計(jì)值，確保結(jié)構(gòu)密封膠在幕墻上使用25年甚至更長(zhǎng)時(shí)間。

　　版權(quán)所有，轉(zhuǎn)載請(qǐng)注明出處（廣州市白云化工實(shí)業(yè)有限公司）。
