U型玻璃(亦稱槽型玻璃)是用先壓延后成型的方法連續生產出來的，因其橫截面呈“U”型，故得名。U型玻璃品種很多，有著理想的透光性、隔熱性、保溫性和較高的機械強度，不但用途廣泛、施工簡便，而且有著獨特的建筑與裝飾效果，并能節約大量輕金屬型材，所以被世界上許多國家的城鄉建筑所采用。

　　說明

　　U型玻璃(U-Profile-Glass)亦稱槽型玻璃，是一種新穎的建筑型材玻璃，國外有近40年的生產應用歷史。因截面呈U型，使之比普通平板玻璃有較高的機械強度并具有理想的透光性、較好的隔音性、保溫隔熱性、能節省大量金屬材料、以及施工簡便等優點，適用于建筑的內外墻、隔墻、屋面及窗等。

　　發展歷史

　　世界上最早生產U型玻璃的國家之一是奧地利，該國的Moosbrunner Glasfubrik公司從1957年開始生產底寬為262mm的U型玻璃，在此前后，比利時的Glaverbel公司、法國的Saint-Gobuin公司和Boussois公司、英國的皮爾金頓公司、原聯邦德國的BauglassindustrieAG公司、美國的LOF公司和AFG公司、加拿大PPG工業公司和日本板硝子也先后建起了U型玻璃生產線。

　　東歐國家以前蘇聯為最早，1965年，俄聯邦的首條U型玻璃生產線在波爾斯克玻璃廠投產，年產量為3萬m2。隨后，在鮑爾玻璃廠、紅五月玻璃廠、切爾尼亞金玻璃廠、古雪夫玻璃廠、莫斯利石棉隔熱材料聯合公司等11家企業先后建起10多條U型玻璃生產線，到了1975年，前蘇聯的U型玻璃產量已達到400萬m2。

　　前民主德國以及羅馬尼亞、匈牙利、南斯拉夫、葡萄牙等國的U型玻璃生產，也大多始于60年代后期。

　　阿爾及利亞奧蘭玻璃公司一窯雙線的U型玻璃于1992年年底投產，開創了非洲U型玻璃生產之先河。

　　在我國，介紹U型玻璃的資料出現于70年代末期。因?yàn)椴Ａ�生產企業和有關建筑部門對這種玻璃都十分陌生，所以這種新型建筑玻璃一直沒得到開發，更談不上推廣和應用。1995年，云南家華新型墻體玻璃有限公司(云南省昆明創安U型玻璃有限公司)從國外引進了關鍵設備，由秦皇島玻璃工業研究設計員配套設計于1996年初建成了我國第一條U型玻璃生產線，現已正式投產從而填補了我國國民經濟的持續發展和人民生活水平的不斷提高，在我國建筑和裝飾設計部門、生產部門和流通領域等各方面的共同努力下，這種新型建筑玻璃在我國一定能夠得到推廣和應用，取得快速的發展。

　　采用標準

　　A.異型玻璃(國家標準報批稿) 2、U型玻璃/Q KYB01- 1.9.9.7

　　B.建筑工程質量檢驗評定標準GBJ301-88。

　　C.裝飾工程施工及驗收規范JGJ73-91。

　　適用范圍

　　由于U型玻璃具有較好的透光而不透視的特性和良好的裝飾性，可用于機場、車站、體育館、廠房、辦公樓、賓館、住宅、溫室等工業與民用建筑非承重的內外墻、隔斷、窗及屋面。

　　建筑設計

　　A.U型玻璃按表面處理方式不同，有普通壓花玻璃、彩色玻璃等，設計選用時除普通壓花玻璃外，選用其余玻璃應予注明。

　　B.U型玻璃屬不燃燒材料，如有特殊要求時應按有關規范進行設計。

　　C.U型玻璃分類：

　　—按顏色分：有色的和無色的。

　　—按表面狀態分：有平滑的和帶花紋的。

　　—按強度分：有鋼化、貼膜、保溫層

　　—按規格分：有鋼化、貼膜、保溫層

　　D.U型玻璃屬不燃材料，如有特殊要求時按有關規范進行設計。

　　E.U型玻璃兩翼的朝向測試結果表明兩翼向迎風面內，強度高于兩翼背風面。

　　F.U型玻璃按造型及建筑使用功能分別采取以下組合方式：

　　G.U型玻璃隔墻長度大于6000，高度超過4500時，應核算墻身的穩定，采取相應的措施。

　　H.U型玻璃用于濕度較大的房間且室內外溫差較大時，應處理好玻璃表面露水的排泄及下滴問題。

　　I.U型玻璃用于圓型墻及屋面時，曲率半徑不應小于1500。

　　J.節點構造詳見國家標準圖集《U型玻璃外裝修標準06J501》。

　　各國U型玻璃指標對比表

　　生產規格

　　u型玻璃(槽型玻璃) 生產的規格有：

　　1.按厚度：6mm 和7 mm

　　2.按翼高：41mm和60mm

　　3.底寬：260mm 330mm 500mm

　　4.具體規格如下：(單位均為mm)

　　SQ1 260*41*6

　　SQ2 260*60*7

　　SQ3 330*41*6

　　SQ4 330*60*7

　　SQ5 500*41*6

　　U型玻璃的市場情況

　　全球擁有生產U型玻璃技術成果的企業只有幾家，兩家在德國(德國本土的蘭伯茨工廠和在德國屬英國皮爾金頓的鮑格拉斯工廠)，一家就在中國,這家中國企業就是云南家華新型墻體玻璃有限公司。該企業經過十多年的努力，已具備自主研發能力，擁有9項國家實用新型專利技術，結合國情創新發展成為U型玻璃自主知識產權。

　　U型玻璃在國內外眾多的項目，不乏賞心悅目設計獨到的經典建筑，早到1995年荷蘭建筑師維爾阿雷茲的博克斯特警察局，到今天的2010年上海世博智利館，這期間有青島頤中煙廠及鞍鋼大范圍的U玻建筑群、有造型獨特的韓國首爾大學……在多類建筑的外墻及內隔斷上，充分展現了這種材料的優越性。

　　U型玻璃技術成果已經十分成熟，隨著市場認知度的不斷提高，市場空間得到了迅速拓展，相信在不久的將來，U型玻璃將成為現代城市發展不可缺少的綠色建材，也將大大地提高人類的安居環境品質，為我國經濟可持續發展做出自己的貢獻!

　　項目經典應用案例

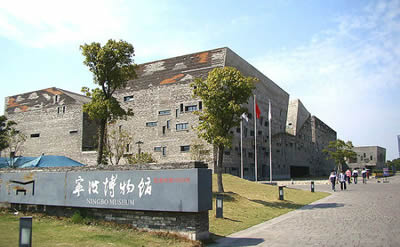

　　寧波博物館

　　寧波博物館是寧波城市文化的核心與窗口.它是以展示人文歷史、藝術類為主，具有地域特色的綜合性博物館，是包攬璀璨奪目的本土文物精粹和國內外人類文化瑰寶之文化殿堂，是折射寧波現代化港口城市和文化大市豐富內蘊，泱泱氣質之精神坐標。寧波博物館占地60畝，建筑面積3.0325萬平方米，投資2.5億人民幣。

　　寧波博物館的設計者是普利茲克建筑獎首位中國籍得主王澍，U 型玻璃以其獨特地裝飾效果和無可挑剔的藝術美感受到了王澍的青睞，使用U型玻璃不僅是一次偉大的嘗試，也是U型玻璃的魅力所在。作為一種新型墻體型材，U 型玻璃具有較好的透光而不透視的特性和良好的裝飾性，可用于機場、車站、體育館、廠房、辦公樓、賓館、住宅、溫室等工業與民用建筑非承重的內外墻、隔斷、窗及屋面。在王澍的作品中我們會經常看到U玻的影子，這是對U玻的肯定，亦是他個人意志的強大表現。

　　寧波歷史博物館是王澍的代表作之一，也是U型玻璃又一次成功的運用。近年來，我國博物館設計有幾個特點：一是仿古建筑，二是仿文物器型，如上海博物館就是仿圓頂帶耳的青銅鼎造型。而寧波博物館造型是突出地域“山” 和“水” 的特征，俯看時是一艘剛拉上岸的“朩船” 。這種理念被稱之為“新鄉土主義” 。這座博物館最大的亮點是主體建筑的外墻全部由“瓦片墻” 和“竹條模板混凝土” 混合構成。單“瓦片墻” 就使用了上百萬塊城市改造拆遷囘收的“秦磚漢瓦” ，是利用“建筑垃圾” 的典型，令人拍案叫絕!

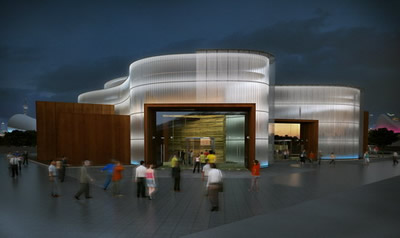

　　上海世博會-智利國家館

　　智利展館由智方公司設計，中方建筑公司承建。智利館建筑面積2000多平方米，命名為“新城市的萌芽”，旨在傳遞重視人與環境、人與人之間關系的理念。

　　建筑外觀

　　展館形似一個呈波浪般起伏的水晶杯，又有大海中航船的意象。 在造型復雜的鋼結構和玻璃墻之外，覆有特制的鋼絲網，加上大面積的屋頂花園，可起到遮陽節能的作用。

　　展示內容

　　試圖傳遞一種重視人與環境、人與人之間關系的理念。 2010年9月18日恰逢智利獨立200周年，向國際社會展示智利獨立以來的變化發展，特別是在減少貧困人口、應對城市化挑戰、延續傳統文化、激發年輕人創造性等方面，智利有許多理念想表達，有許多成果想展示。 展館內還將介紹神秘的復活節島、古老的印加文化以及現代智利的成就等。

　　上海東方衛士專題片：《世博紀事》智利館：水晶杯

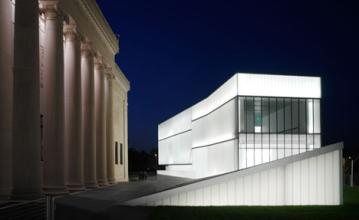

　　Nelson-Atkins藝術博物館新館

　　美國建筑師協會(AIA)最近宣布了“2008年榮譽獎” 獲得者名單，獎勵建筑、內部裝飾和地區及城市規劃的優秀項目。今年的評審委員會從800多個入圍項目中選出了28個項目。在13個建筑類項目中，著重考慮可持續性，而10個內部?jī)?nèi)部裝飾項目中有4個是私人住宅。

　　建筑師: “史蒂文.霍爾建筑事務所”

　　項目: 密蘇里州堪薩斯城“納爾遜.阿特金斯藝術博物館”

　　該建筑獲得獎項:

　　2008 AIA National Honor Award 2008年友邦國家榮譽獎

　　2007 Time Magazine #1 Best (New and Upcoming) Architectural Marvel時代雜志2007年最佳#1(新的和即將)建筑驚奇

　　2008 AIA New York Chapter Honor Award 2008年友邦紐約分會榮譽獎

　　2007 Design Excellence Honor Award, AIA Kansas City 2007年優秀設計榮譽獎，友邦保險堪薩斯城

　　2007 Excellence in Architecture Award, AIA Central States Re 2007年卓越建筑獎，中央國家再友邦.
