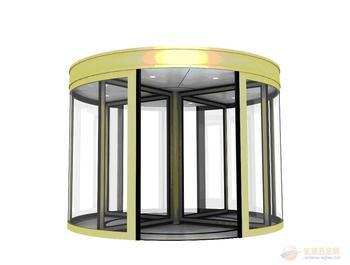

四翼自動旋轉門是最美觀最經濟實用的旋轉門，其結構堅固耐用，操作方便簡單；適用于行人流量較多的建筑物，它具備通行能力強，入口較大的特點，是非常安全和舒適的通道，能使行人很方便得出入。四翼自動旋轉門的控制系統和機械傳動系統技術成熟，具有進口多種防護系統，運行安全可靠，故障率極低，免維護時間最長，是應用最廣泛的一種旋轉門。 四翼和三翼旋轉門其制造工藝完全相同，其主要區別在于：四翼門門洞最大的開口角度為90度， 相鄰門扇之間的角度也為90度，它更適合于直徑3000mm以下的門。例如酒店，現在四翼旋轉門在建筑上是使用最廣泛的一種旋轉門。適用于銀行、商店、酒店、商場、辦公樓、機場、賓館及各種娛樂場所內，為所在的建筑增添一份尊貴氣息。
大型四翼自動旋轉門結構簡述
　　四翼旋轉門由三大部件組成，即：固定框架、中心軸組件和旋轉組件。下面詳細介紹各個組件。
　　（1）固定框架。
　　四翼旋轉門的固定框架是旋轉門的框架，是支撐旋轉門上軸承全部載荷的部件，固定框架包括兩個部件：一個是上支撐組件；另一個是立柱和上、下碼頭及固定吊頂組件。
　　主要的手里構件時架在門進出口處四根立柱上的兩根橫工字梁和兩根縱向工字鋼梁，其余梁架都與這四根工字鋼梁相連接，由于受力較小，采用的是鋁型材。梁架用螺釘與工字鋼梁相連，用托架與帽頭相連。這樣工字鋼梁、梁架與帽頭就連接成剛性很好的桁架系統，有較大的強度與剛度，并與六根立柱相連，可承受旋轉門的各種載荷。
　　六根立柱在圓周上均勻分布，每?jī)筛�立柱間夾角為45°。為了與上碼頭即帽頭連接，立柱的上面開糟尺寸要達到精度要求。帽頭共四片，用漲緊塊和托架在立柱的兩側用螺釘固定。
　　漲緊塊和托架是鋁型材，其凹槽與帽頭鋁型的槽已設計成可相互咬合在一起。因此裝配方便，只要用螺釘把漲緊塊和托架固定到立柱上，帽頭就和立柱鏈接起來，玻璃槽和下碼頭和曲壁的玻璃都裝在立柱的槽中。玻璃與立柱槽間有密封用的橡膠密封條。橡膠條用于兩塊玻璃間的密封。
　　固定吊頂外徑固定的槽鋁型材上，槽鋁型材用螺釘固定在曲壁的玻璃槽上，固定吊頂內徑撐在吊掛圈上。吊掛圈用螺栓固定在固定框架上，固定吊頂分12份。為了增加剛性在翻邊處加有鋁槽，在中間加有丁字鋁，吊頂板采用鋁塑板加工而成。
　　（2）旋轉組件。
　　旋轉組建由以下幾個部件組成：閉門器，展箱框架和旋轉吊頂，展箱，門組件。
　　除上述部件外還有底座、軸承和下支撐軸。旋轉門的重量載荷都加在底座和下支撐軸上，他們承受較大的徑向和軸向載荷。因此軸承采用了圓錐滾珠軸承。底座用4個膨脹螺栓預傲水平地面一定要保持好的水平度。底座裝后也必須保證軸承孔的垂直度，并且要保證底座軸承孔Ф110mm與立柱所形成圓的同心度。
　　旋轉框架是由十字框架和連接柱和旋轉吊頂組成。十字框架共上下兩件，由40mmX60mm方管焊接成，并在中心焊有10mm厚鋼板，用于連接下支撐軸和上面的主軸，連接柱與兩個十字框架用16個M10螺釘連接，組成旋轉門展箱框架的主題，同時也是旋轉門旋轉組件的主體。吊頂板分四塊，由鋁塑板加工而成。
　　展箱是在展箱框架的基礎上完成的，連接柱上加上了裝飾用的門罩和鋁槽。這樣，在展箱的外面和里面就看不到展箱框架的鋼管。展箱四面?zhèn)缺谑怯刹ＡР邸⒉ＡШ驼勾吧�、下碼頭構成。玻璃鑲在玻璃槽和展窗上、下碼頭的槽中，用橡膠滅非那根條密封固定，每面?zhèn)缺诘恼勾坝貌坏冗呬X角和螺釘?shù)蹴斶B接。為裝入展品，展箱的一面?zhèn)缺谡勾笆腔��?dòng)的，用門鉸鏈與門罩固定，有鎖可以將活動展窗鎖住。
　　展箱內上下有三層鋁塑板，它們就是展箱的吊頂板和地板，鋁塑板固定在展箱框架上。
　　門組件式旋轉門的重要組件，門扇由門扇上碼頭、門扇下碼頭、門扇刷座、玻璃夾河玻璃組成。它們都裝有毛刷，門扇下碼頭還裝有防硬條，防碰條是橡膠條，防止碰傷人。玻璃夾是為安裝玻璃方便，用橡膠圈密封條密封玻璃和門扇鋁型材間的間隙。
　　門扇連接件用于鏈接門扇的橫框和豎框，門扇連接件還要把門扇和閉門器的轉軸連接起來。此處連接要求再?gòu)?qiáng)度和剛度都能滿足要求、工作可靠、上連接件用于連接門扇的橫框和豎框，下面一個連接件還要裝門扇的轉軸。
　�。�3）中心軸組件。
　　中心軸組件的主要部分是電滑環組件和旋轉門的驅動系統，驅動系統主要由以下各零件和部件組成：減速機電機、鏈條、小鏈輪、主鏈輪、軸承和軸承座、中心軸、壓緊螺母及主底板。
