防彈玻璃是由玻璃（或有機(jī)玻璃）和優(yōu)質(zhì)工程塑料經(jīng)特殊加工得到的一種復(fù)合型材料，它通常是透明的材料，譬如PVB/聚碳酸酯纖維熱塑性塑料（一般為力顯樹脂即lexan 樹脂也叫LEXAN PC RESIN）。它具有普通玻璃的外觀和傳送光的行為，對(duì)小型武器的射擊提供一定的保護(hù)。
　　防彈玻璃的結(jié)構(gòu)組成

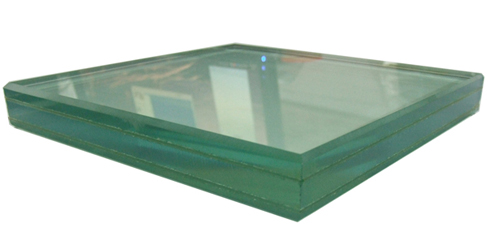

　　防彈玻璃實(shí)際上是由透明膠合材料將多片玻璃或高強(qiáng)度有機(jī)板材粘接在一起制成的。一般有以下三層結(jié)構(gòu)：①承力層：該層首先承受沖擊而破裂，一般采用厚度大、強(qiáng)度高的玻璃，能破壞彈頭或改變彈頭形狀，使其失去繼續(xù)前進(jìn)的能力。②過(guò)渡層：一般采用有機(jī)膠合材料，粘接力強(qiáng)、耐光性好，能吸收部分沖擊能，改變子彈前進(jìn)方向。 在夾層玻璃中夾一層非常結(jié)實(shí)而透明的化學(xué)薄膜。這不僅能有效地防止槍彈射擊，而且還具有抗浪涌沖擊、抗爆、抗震和撞擊后也不出現(xiàn)裂紋等性能。③安全防護(hù)層：這一層采用高強(qiáng)度玻璃或高強(qiáng)透明有機(jī)材料，有較好的彈性和韌性，能吸收絕大部分沖擊能，并保證子彈不能穿過(guò)此層。
　　防彈玻璃最重要的性能指標(biāo)就是防彈能力。防彈能力的指標(biāo)是從兩方面來(lái)衡量的，一方面是安全防護(hù)能力，另一方面是所防護(hù)槍支的殺傷能力。
　　防彈玻璃的分類

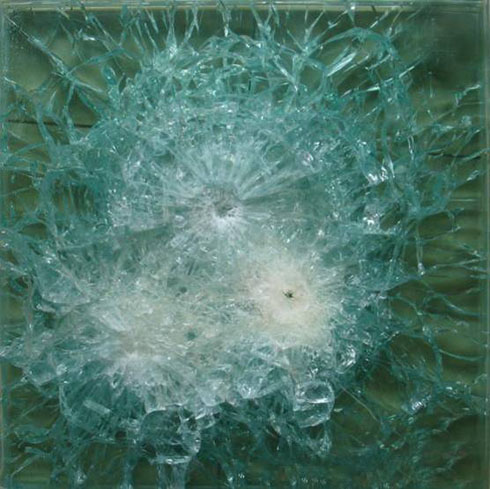

　　根據(jù)對(duì)人體防護(hù)程度的不同，防彈玻璃可分為兩種類型，一種是安全型，一種是生命安全型。安全型防彈玻璃在受到槍擊后，其非彈著面無(wú)飛濺物，不對(duì)人體構(gòu)成任何傷害；生命安全型防彈玻璃在受到槍擊后，非彈著面有飛濺物飛濺，但子彈不能穿透玻璃，可能對(duì)人體造成二次傷害。防彈玻璃根據(jù)防不同槍種防彈能力又有不同的要求。防彈玻璃分為三大系列，第一是航空防彈玻璃，第二是車輛、船舶用防彈玻璃，第三是銀行用防彈玻璃。厚度在18mm至40mm之間。

　　防彈玻璃是一種可以在某種當(dāng)量的炸彈爆炸攻擊下，玻璃未脫離框架，保持完好或非穿透性破壞的一種高安全性能的特種玻璃。
　　防護(hù)原理
　　在炸彈攻擊和意外爆炸事件中，防炸彈玻璃可以最大限度地減少爆炸沖擊波超高荷載和高速飛濺的玻璃碎片所造成的直接傷害，減少受攻擊設(shè)施或爆炸中心周圍設(shè)施的修復(fù)費(fèi)用。防炸彈玻璃在爆炸沖擊波能量形成的荷載劇增，增大幾倍甚至幾十倍條件下保持不穿透，玻璃保持性值RET≈1。而單片玻璃(包括浮法玻璃，鋼化玻璃，中空玻璃)一旦破碎，只要稍超過(guò)臨界破碎壓力RET很快就跌到0.3以下，玻璃碎片散落，出現(xiàn)穿透性破壞。
　　防爆功能
　　近年來(lái)，在全球范圍內(nèi)，炸彈爆炸襲擊(包括汽車炸彈，人體炸彈)和恐怖威脅事件不斷上升，印尼萬(wàn)豪酒店是一個(gè)典型的事件，隨著炸彈威力的增大，人們的生命安全和財(cái)產(chǎn)受到極為嚴(yán)重的威脅。據(jù)安全專家分析及有關(guān)資料顯示，玻璃的散落和碎片的飛濺是人受到傷害的主因。在炸彈恐怖爆炸事件中，75%的傷害與玻璃有關(guān)，這意味著如果采用防炸彈玻璃則可以減少75%的傷害程度。如果在爆炸事件發(fā)生時(shí)，所有建筑物的玻璃能完整地保留在框架中，那么沖擊波能量將不能進(jìn)入室內(nèi)，室內(nèi)物品就不會(huì)受到破壞；高速碎片也不會(huì)進(jìn)入建筑物內(nèi)或掉落地上造成傷害。

　　防炸彈玻璃及防炸彈玻璃框架系統(tǒng)
　　爆炸產(chǎn)生的急劇膨脹的沖擊波和震動(dòng)是引起玻璃損壞的主要原因。而碎片的產(chǎn)生來(lái)源于武器本身以及周圍環(huán)境(例如因建筑物的晃動(dòng)而造成碎片的脫落)，要抗得住炸彈襲擊的破壞效應(yīng)，首先玻璃必須經(jīng)受得起沖擊波和碎片這兩方面的攻擊。防炸彈玻璃及防炸彈玻璃框架系統(tǒng)經(jīng)過(guò)專業(yè)計(jì)算軟件的計(jì)算，可以根據(jù)玻璃的保持性、爆炸沖擊壓力、沖擊波脈沖(kPa/msec)、持續(xù)時(shí)間(毫秒msec)、破壞程度等條件進(jìn)行測(cè)試，能夠計(jì)算出一定當(dāng)量的炸彈爆炸時(shí)玻璃及系統(tǒng)能保持完好(玻璃未破裂)、破裂(出現(xiàn)裂紋，可以有部分碎片脫落，已經(jīng)穿透)。防炸彈玻璃應(yīng)該滿足ASTM F1642-96標(biāo)準(zhǔn)的測(cè)試要求。

　　防爆炸性能主要表現(xiàn)
　　1、可以承受較大的炸彈爆炸沖擊荷載；
　　2、受炸彈爆炸沖擊后，玻璃保持在框架內(nèi)。
　　防炸彈玻璃組合：

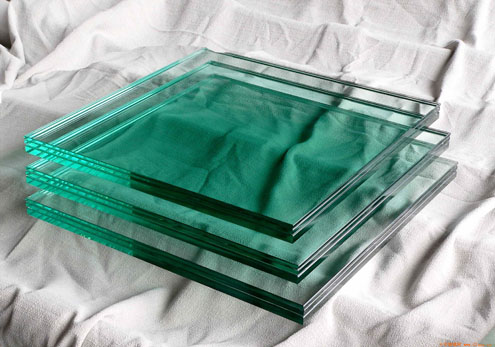

　　A型：DFB8+高分子聚合物材料+DFB8
　　8mm高強(qiáng)度單片銫鉀防火玻璃+高分子聚合物材料+8mm高強(qiáng)度單片銫鉀防火玻璃
　　B型：DFB10+高分子聚合物材料+DFB10
　　10mm高強(qiáng)度單片銫鉀防火玻璃+高分子聚合物材料+10mm高強(qiáng)度單片銫鉀防火玻璃
　　防炸彈玻璃與其它玻璃抗爆炸對(duì)比:
　　普通玻璃（退火、鋼化、半鋼化）受炸彈爆炸沖擊時(shí)，玻璃碎片散落，玻璃出現(xiàn)穿透性破壞，人員及室內(nèi)設(shè)施受到嚴(yán)重的傷害。RET≈0-0.2。
　　普通夾層玻璃受到炸彈爆炸沖擊時(shí)，玻璃破裂，沖擊波進(jìn)入室內(nèi)，嚴(yán)重時(shí)整張碎玻璃飛起，砸向人體引起嚴(yán)重傷害，整體損害范圍小于普通玻璃。RET≈0.3-0.5。

　　防炸彈玻璃受到炸彈爆炸沖擊時(shí)，玻璃向后彎曲，同時(shí)框架系統(tǒng)向后壓縮緩沖，玻璃完整或出現(xiàn)破裂，但基本沒(méi)有碎片濺出，確保室內(nèi)人員和設(shè)施沒(méi)有受到傷害。RET≈1.0。
　　注：RET：保持值，表示玻璃在框架內(nèi)的整體保持性。
　　RET=爆炸沖擊后玻璃重量/爆炸沖擊前玻璃重量
　　當(dāng)RET=1.0時(shí)，玻璃整體仍留在框架內(nèi)，碎片沒(méi)有散落，玻璃未出現(xiàn)穿透；
　　當(dāng)RET=0時(shí)，整塊玻璃離開框架，碎片散落，出現(xiàn)穿透性失效。
　　高分子聚合物一般為PVB，也有其他種類透明防彈膜，不過(guò)PVB 為常用材料
