caoporn国产精品免费视频,日日碰狠狠添天天爽五月婷,免费观看a级毛片,揉捏奶头高潮呻吟视频试看

×關(guān)閉

×關(guān)閉

精彩詞條

外加劑

補(bǔ)充:1  瀏覽:13643  發(fā)布時(shí)間:2013-2-5
  為改善和調(diào)節(jié)混凝土或砂漿的功能,在拌制時(shí)摻加的有機(jī)、無(wú)機(jī)或復(fù)合的化合物。

  混凝土外加劑是在攪拌混凝土過(guò)程中摻入,占水泥質(zhì)量5%以下的,能顯著改善混凝土性能的化學(xué)物質(zhì),在混凝土中摻入外加劑,具有投資少、見(jiàn)效快、技術(shù)經(jīng)濟(jì)效益顯著的特點(diǎn)。隨著科學(xué)技術(shù)的不斷進(jìn)步,外加劑已越來(lái)越多地得到應(yīng)用,外加劑已成為混凝土除4種基本組分以外的第5種重要組分。

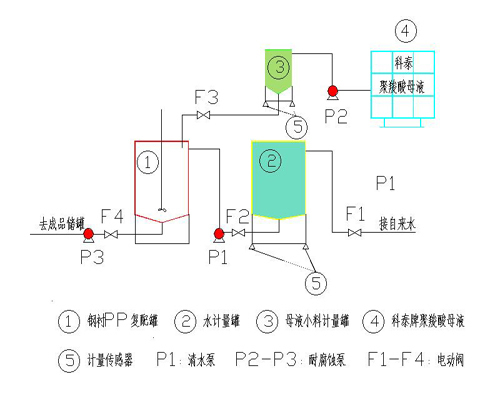

  外加劑的使用
  混凝土外加劑常用的主要是萘系高效減水劑,聚羧酸高效減水劑和脂肪族高效減水劑。
  萘系高效減水劑:萘系高效減水劑是經(jīng)化工合成的非引氣型高效減水劑。化學(xué)名稱(chēng)萘磺酸鹽甲醛縮合物,它對(duì)于水泥粒子有很強(qiáng)的分散作用。對(duì)配制大流態(tài)砼,有早強(qiáng)、高強(qiáng)要求的現(xiàn)澆砼和予制構(gòu)件,有很好的使用效果,可全面提高和改善砼的各種性能,廣泛用于公路、橋梁、大壩、港口碼頭、隧道、電力、水利及工民建工程、蒸養(yǎng)及自然養(yǎng)護(hù)予制構(gòu)件等。
  一、 主要技術(shù)指標(biāo)
  1、 外觀(guān):粉劑棕黃色粉末,液體棕褐色粘稠液。
  2、 固體含量:粉劑≥94%,液體≥40%
  3、 凈漿流動(dòng)度≥230mm。
  4、 硫酸鈉含量≤10。
  5、 氯離子含量≤0.5%。
  二、 性能特點(diǎn)
  1、 在砼強(qiáng)度和坍落度基本相同時(shí),可減少水泥用量10-25%。
  2、 在水灰比不變時(shí),使混凝土初始坍落度提高10cm以上,減水率可達(dá)15-25%。
  3、 對(duì)砼有顯著的早強(qiáng)、增強(qiáng)效果,其強(qiáng)度提高幅度為20-60%。
  4、 改善混凝土的和易性,全面提高砼的物理力學(xué)性能。
  5、 對(duì)各種水泥適應(yīng)性好,與其它各類(lèi)型的混凝土外加劑配伍良好。
  6、 特別適用于在以下混凝土工程中使用:流態(tài)混凝土、塑化混凝土、蒸養(yǎng)混凝土、抗?jié)B混凝土、防水混凝土、自然養(yǎng)護(hù)預(yù)制構(gòu)件混凝土、鋼筋及預(yù)應(yīng)力鋼筋混凝土、高強(qiáng)度超高強(qiáng)度混凝土。
  三、 摻量范圍
  粉劑:0.75-1.5%
  液體:1.5-2.5%
  四、 注意事項(xiàng)
  1、 采用多孔骨料時(shí)宜先加水?dāng)嚢瑁偌訙p水劑。
  2、 當(dāng)坍落度較大時(shí),應(yīng)注意振搗時(shí)間不易過(guò)長(zhǎng),以防止泌水和分層。
  萘系高效減水劑根據(jù)其產(chǎn)品中Na2SO4含量的高低,可分為高濃型產(chǎn)品(Na2SO4含量<3%)、中濃型產(chǎn)品(Na2SO4含量3%~10%)和低濃型產(chǎn)品(Na2SO4含量>10%)。大多數(shù)萘系高效減水劑合成廠(chǎng)都具備將Na2SO4含量控制在3%以下的能力,有些先進(jìn)企業(yè)甚至可將其控制在0.4%以下。
  萘系減水劑是我國(guó)目前生產(chǎn)量最大,使用最廣的高效減水劑(占減水劑用量的70%以上),其特點(diǎn)是減水率較高(15%~25%),不引氣,對(duì)凝結(jié)時(shí)間影響小,與水泥適應(yīng)性相對(duì)較好,能與其他各種外加劑復(fù)合使用,價(jià)格也相對(duì)便宜。萘系減水劑常被用于配制大流動(dòng)性、高強(qiáng)、高性能混凝土。單純摻加萘系減水劑的混凝土坍落度損失較快。另外,萘系減水劑與某些水泥適應(yīng)性還需改善。
  脂肪族高效減水劑是丙酮磺化合成的羰基焦醛。憎水基主鏈為脂肪族烴類(lèi),是一種綠色高效減水劑。不污染環(huán)境,不損害人體健康。對(duì)水泥適用性廣,對(duì)混凝土增強(qiáng)效果明顯,坍落度損失小,低溫?zé)o硫酸鈉結(jié)晶現(xiàn)象,廣泛用于配制泵送劑、緩凝、早強(qiáng)、防凍、引氣等各類(lèi)個(gè)性化減水劑,也可以與萘系減水劑、氨基減水劑、聚羧酸減水劑復(fù)合使用。
  脂肪族高效減水劑:
  主要技術(shù)指標(biāo)
  1、 外觀(guān)棕紅色的液體;2、固體含量>35%;3、比重1.15-1.2
  性能特點(diǎn)
  1、減水率高。摻量1-2%,減水率可達(dá)15-25%。在同等強(qiáng)度坍落度條件下,  摻脂肪族高效減水劑可節(jié)約25-30%的水泥用量;
  2、早強(qiáng)、增強(qiáng)效果明顯。砼摻入脂肪族高效減水劑,三天可達(dá)到設(shè)計(jì)強(qiáng)度的60-70%,七天可達(dá)到100%,28天比空白混凝土強(qiáng)度提高30-40%;
  3、高保塑。混凝土坍落度經(jīng)時(shí)損失小,60 min基本不損失,90 min損失10-20%;
  4、對(duì)水泥適用性廣泛,和易性、粘聚性好。與其他各類(lèi)外加劑配伍良好;
  5、能顯著提高砼的抗凍融,抗?jié)B,抗硫酸鹽侵蝕,并全面提高砼的其他物理性能;
  6、特別適用以下砼:流態(tài)塑化砼,自然養(yǎng)護(hù)、蒸養(yǎng)砼,抗?jié)B防水砼,耐久性抗凍融砼,抗硫酸鹽侵蝕海工砼,以及鋼筋、預(yù)應(yīng)力砼;
  7、脂肪族高效減水劑無(wú)毒,不燃,不腐蝕鋼筋,冬季無(wú)硫酸鈉結(jié)晶。
  使用方法:
  1、通過(guò)實(shí)驗(yàn)找出最佳摻量,推薦摻量為1.5-2%;
  2、脂肪族高效減水劑與拌和水一并加入砼中,也可以采取后加法,加入脂肪族高效減水劑砼要延長(zhǎng)攪拌30s;
  3、由于脂肪族高效減水劑的減水率較大,砼初凝以前,表面會(huì)泌出一層黃漿,屬正,F(xiàn)象。打完砼收漿抹光,顏色則會(huì)消除,或在砼上強(qiáng)度以后,顏色會(huì)自然消除,澆水養(yǎng)護(hù)顏色會(huì)消除的快一些,不影響砼的內(nèi)在和表面性能。
  外加劑資料管理
  有關(guān)規(guī)定
  外加劑的產(chǎn)品質(zhì)量必須合格,并應(yīng)先試驗(yàn)后使用,要有出廠(chǎng)質(zhì)量合格證和試驗(yàn)報(bào)告單。合格證的內(nèi)容包括廠(chǎng)家名稱(chēng)、產(chǎn)品名稱(chēng)、產(chǎn)品特性、主要成分與含量、適用范圍、適宜摻量、使用方法與說(shuō)明、注意事項(xiàng)、勻質(zhì)性指標(biāo)、摻外加劑混凝土性能指標(biāo)、包裝、質(zhì)量、儲(chǔ)存條件、出廠(chǎng)日期、有效期等。對(duì)于不同的外加劑其對(duì)應(yīng)的試驗(yàn)項(xiàng)目也不同,一般有減水率、坍落度、含氣量、泌水率、凝結(jié)時(shí)間、抗壓強(qiáng)度、鋼筋銹蝕、相對(duì)耐久性指標(biāo)等。其試驗(yàn)報(bào)告的內(nèi)容中的委托單位、委托人、工程名稱(chēng)、用途、樣品名稱(chēng)、產(chǎn)地及廠(chǎng)家、試樣收到的日期、要求試驗(yàn)的項(xiàng)目,均由試驗(yàn)委托人填寫(xiě),其余部分均由試驗(yàn)人員依據(jù)試驗(yàn)測(cè)算結(jié)果填寫(xiě),并簽字和蓋章。對(duì)開(kāi)需要采取一定技術(shù)處理措施之后才能使用的外加劑,應(yīng)首先考慮滿(mǎn)足技術(shù)方面的要求,并須經(jīng)過(guò)有關(guān)技術(shù)負(fù)責(zé)人簽字批準(zhǔn)后,才可使用。
  資料員應(yīng)及時(shí)收集、整理和核查外加劑的出廠(chǎng)質(zhì)量合格證、試驗(yàn)報(bào)告單等,查看其各項(xiàng)內(nèi)容和性能指標(biāo)是否填寫(xiě)齊全,不得錯(cuò)填和漏填,字跡應(yīng)該清晰,項(xiàng)目齊全、真實(shí)、準(zhǔn)確,并無(wú)未了事項(xiàng)。如果外加劑的批量較大,廠(chǎng)方提供合格證又較少時(shí),可用抄件(如復(fù)印件)備查,但必須注明原件證號(hào)、原件存放單位、抄件日期,并有抄件人、抄件單位的簽字和蓋章。任何單位和個(gè)人不得偽造、涂改、損毀或抽撤。對(duì)于有產(chǎn)品防偽認(rèn)證標(biāo)志的外加劑,還應(yīng)在確認(rèn)其產(chǎn)品與出廠(chǎng)質(zhì)量合格證與實(shí)物相符合之后,摘取一份防偽認(rèn)證標(biāo)志,貼在產(chǎn)品出廠(chǎng)質(zhì)量合格證上,一并存檔。
  注意事項(xiàng)
  使用單位應(yīng)該認(rèn)真查看外加劑的試驗(yàn)報(bào)告單及出廠(chǎng)質(zhì)量合格證,查看其要求的試驗(yàn)項(xiàng)目是否試驗(yàn)齊全,試驗(yàn)的編號(hào)、簽字、蓋章齊全與否,實(shí)測(cè)數(shù)值是否符合規(guī)范和設(shè)計(jì)的技術(shù)要求,結(jié)論是否明確。對(duì)于不符合要求的項(xiàng)目,應(yīng)及時(shí)進(jìn)行復(fù)試或報(bào)有關(guān)工程技術(shù)負(fù)責(zé)人進(jìn)行處理。對(duì)于不合格的試驗(yàn)報(bào)告單不得抽撤或毀壞,并應(yīng)附上復(fù)試的合格試驗(yàn)報(bào)告單或處理報(bào)告一并存檔。
  外加劑應(yīng)在其產(chǎn)品有效期內(nèi)使用,且使用前應(yīng)進(jìn)行性能方面的試驗(yàn)。與其出廠(chǎng)質(zhì)量合格證和試驗(yàn)報(bào)告單有關(guān)的施工技術(shù)資料還有施工組織設(shè)計(jì)、技術(shù)交底、洽商記錄、施工日志、混凝土或砌筑砂漿的配合比申請(qǐng)單和通知單、試件試壓報(bào)告單、施工記錄、預(yù)檢記錄、隱檢記錄、質(zhì)量評(píng)定等。因此其出廠(chǎng)質(zhì)量合格證和試驗(yàn)報(bào)告單不僅應(yīng)與實(shí)際所用的工程、部位相一致,還應(yīng)與以上施工資料一一對(duì)應(yīng)相符。
  混凝土外加劑的發(fā)展歷史
  一、混凝土外加劑發(fā)展歷史
  1、20世紀(jì)90年代初美國(guó)首選提出高性能混凝土(HPC)概念,是新型超塑化劑與混凝土材料科學(xué)相結(jié)合的成功范例。
  2、1824年英I.Aspdin獲得波特蘭水泥專(zhuān)利,水泥混凝土得到了廣泛的應(yīng)用。
  3、1962年日本服部健一首先將萘磺酸甲醛縮合物(n≈10)用于混凝土分散劑,1964年日本花王石堿公司作為產(chǎn)品銷(xiāo)售。
  4、1963年聯(lián)邦德國(guó)研制面功三聚氰胺磺酸鹽甲醛縮合物,同時(shí)出現(xiàn)了多環(huán)芳烴磺酸鹽甲醛縮合的。
  5、1966年日本首先應(yīng)用高強(qiáng)混凝土,開(kāi)始生產(chǎn)預(yù)應(yīng)力混凝土樁柱。
  6、1971~1973年,德國(guó)首選將超塑化劑研制成功流態(tài)混凝土,混凝土垂直泵送高度達(dá)到310m。
  7、目前的發(fā)展方向是HPC及使用復(fù)合超塑化劑(CSP)的研究,實(shí)現(xiàn)HPC配合比全計(jì)算法設(shè)計(jì)和CSP配方設(shè)計(jì)。
  二、混凝土外加劑發(fā)展方向
  1、高效減水劑:萘系及三聚氰胺系高效減水劑的改性、聚丙烯酸鹽超塑化劑、聚丙烯酸接支共聚物超塑化劑、氨基磺酸鹽超塑化劑、磺化酮醛縮聚物、木質(zhì)素磺酸鹽高效化、工業(yè)廢料生產(chǎn)超塑化劑。
  2、復(fù)合外加劑:低堿低摻量液體復(fù)合外加劑、復(fù)合超塑化劑及其配方設(shè)計(jì)、低堿低摻量液體復(fù)合防凍劑、微膨脹多功能防水劑、液體膨脹劑、液體速凝劑、超緩凝劑
  3、其它外加劑:減縮劑、堿骨料反應(yīng)抑止劑、表面硬化劑、高效脫模劑
  三、混凝土外加劑的功能分類(lèi)
  1、定義:《混凝土外加劑分類(lèi)、命名與定義》GB8075-87,是在拌制混凝土過(guò)程中加入,用以改善混凝土性能的物質(zhì),摻量不大于水泥質(zhì)量的5%(特殊情況除外)。
  2、混凝土外加劑按主要功能分為四類(lèi):
  A、改善混凝土拌合物流變性能的外加劑。包括減水劑、引氣劑和泵送劑。
  B、調(diào)節(jié)混凝土凝結(jié)時(shí)間、硬化性能的外加劑。包括緩凝劑、早強(qiáng)劑和速凝劑。
  C、改善混凝土耐久性的外加劑。包括引氣劑、防水劑和阻銹劑等。
  D、改善混凝土其他性能的外加劑。包括加氣劑、膨脹劑、防凍劑、著色劑、防水劑和泵送劑。
  四、外加劑按品種分類(lèi)
  1、早強(qiáng)劑:
  A、可溶性無(wú)機(jī)鹽:氯化物、碳酸鹽、硝酸鹽、硫代硫酸鹽、硅酸鹽、鋁酸鹽、堿性氫氧化物等
  B、可溶性有機(jī)物:三乙醇胺、甲酸鈣、乙酸鈣、丙酸鈣和丁酸鈣、尿素、草酸、胺與甲醛縮合物。
  2、速凝劑:鐵鹽、氟化物、氯化鋁、鋁酸鈉、碳酸鉀。
  3、引氣劑:木材樹(shù)脂鹽、合成洗滌劑、木質(zhì)素磺酸鹽、蛋白質(zhì)的鹽、脂肪酸和樹(shù)脂酸及其鹽。
  4、減水劑和調(diào)凝劑:木質(zhì)素磺酸鹽及其改性或衍生物、羥基羧酸及其鹽或其改性和衍生物、無(wú)機(jī)鹽(鋅鹽、硼酸鹽、磷酸鹽、氯化物)、銨鹽及其衍生物、碳水化合物及多聚糖酸或糖酸、水溶性聚合物(纖維素醚、密胺衍生物、萘衍生物、聚硅氧烷和磺化碳?xì)浠衔?br />  5、高效減水劑:萘磺酸鹽甲醛縮合物、多環(huán)芳烴磺酸鹽甲醛縮合物、三聚氰胺磺酸鹽甲醛縮聚物、對(duì)胺基苯磺酸甲醛縮聚物、磺化酮醛縮聚物、聚丙烯酸鹽及其接枝共聚物等。
  6、加氣劑:過(guò)氧化氫、金屬鋁粉、吸附空氣的某些活性碳。
  7、灌漿外加劑:緩凝劑、凝膠、凝膠淀粉和甲基纖維素、膨潤(rùn)土、增稠劑、早強(qiáng)劑、加氣劑。
  8、膨脹劑:細(xì)鐵粉或粒狀鐵粉與氧化促進(jìn)劑、石灰系、硫鋁酸鹽系。
  9、粘結(jié)劑:合成乳膠、天然橡膠乳膠。
  10、泵送劑:合成或天然水溶性聚合物增加劑的粘度、有機(jī)絮凝劑、高比表面無(wú)機(jī)材料(膨潤(rùn)土、二氧化硅、石棉粉、石棉短纖維等)、水泥外摻料(粉煤灰、水硬石灰、石粉等)。
  11、絮凝劑:聚合物電解質(zhì)。
  12、著色劑:灰到黑(氧化鐵黑、礦物黑、碳黑、群青、酞青藍(lán))、淺紅到深紅(氧化鐵紅)、棕(氧化鐵棕、富錳棕土、燒褐土)、綠(氧化鉻綠、酞商姆)、白(二氧化鈦)等。
  13、滅菌劑和殺蟲(chóng)劑:多鹵化物、狄氏劑乳液及銅化物。
  14、防潮劑:皂類(lèi)、丁基硬脂酸、某些石油產(chǎn)品
  15、防滲劑:減水劑、氯化鈣。
  16、堿集料反應(yīng)抑止劑:鋰鹽、鋇鹽、某些引氣劑、減水劑、緩凝劑、火山灰。
  17、阻銹劑:亞硝酸鈉、苯甲酸鈉、木質(zhì)素磺酸鈣、磷酸鹽、氟硅酸鈉、氟鋁酸鈉。
  五、混凝土高效減水劑的作用
  1、在不改變各種原材料配比的情況下,添加混凝土高效減水劑,不會(huì)改變混凝土強(qiáng)度,同時(shí)可以大幅度提高混凝土的流變性及可塑性,使得混凝土施工可以采用自流、泵送、無(wú)需振動(dòng)等方式進(jìn)行施工,提高施工速度、降低施工能耗。
  2、在不改變各種原材料配比(除水)及混凝土的坍落度的情況下,減少水的用量,可以大大提高混凝土的強(qiáng)度,早強(qiáng)和后期強(qiáng)度分別比不加減水劑的混凝土提高60%及20%以上,通過(guò)減水,可以實(shí)現(xiàn)澆筑C100標(biāo)號(hào)的高強(qiáng)混凝土。
  3、在不改變各種原材料配比(除水泥)及混凝土強(qiáng)度的情況下,可以減少水泥的用量,摻加水泥質(zhì)量0.2%~0.5%的混凝土減水劑,可以節(jié)省水泥量的15~30%以上。
  4、摻加混凝土高效減水劑,可以提高混凝土的壽命一倍以上,即使建筑物的正常使用壽命延長(zhǎng)一倍以上。

其他補(bǔ)充

游客
脂肪族減水劑加什么材料防凍?加多少?
補(bǔ)充時(shí)間:2015-11-11

我來(lái)補(bǔ)充: 回答即可得分。若被選為最佳答案,您可獲得更多獎(jiǎng)勵(lì)分。 馬上登錄 沒(méi)帳號(hào)?馬上注冊(cè)

  注冊(cè)登錄后回答,贏取積分!

點(diǎn)擊刷新驗(yàn)證碼


4734 詞條
  NOBODY發(fā)布的更多詞條
  相關(guān)詞條
