解析
　　
　　1.鋁扣板板面層
　　2.中龍骨U50×19×0.5中距<1200
　　3.大龍骨[60×30×1.5（吊點附吊掛）中距<1200
　　4.Ф8鋼筋吊桿，雙向中距900-1200
　　5.鋼筋混凝土板內預留Ф6鐵環，雙向中距900-1200
　　施工工藝
　　施工準備
　　
　　1.1.材料及構配件：
　　1.1.1輕鋼骨架分U形骨架和T形骨架兩種，并按荷載分上人和不上人兩種。
　　1.1.2 輕鋼骨架主件有大、中、小龍骨；配件有吊掛件、連接件、掛插件。
　　1.1.3 零配件有吊桿、花籃螺絲、射釘、自攻螺釘。
　　1.1.4 罩面板按設計要求選用，材料的品種、規格、質量應符合設計要求。
　　1.1.5 膠粘劑：應按主粘材的性能選用，使用前做粘結試驗。
　　1.2 主要機具：
　　1.2.1 電鋸、無齒鋸、射釘槍。
　　1.2.2 手鋸、手刨子、鉗子、螺絲刀、扳子、方尺、鋼尺、鋼水平等。
　　1.3 作業條件：
　　1.3.1 結構施工時，應在現澆混凝土樓板或預制混凝土樓板縫中，按設計要求間距預埋φ6～φ10鋼筋吊桿，一般間距為900mm、1200mm。
　　1.3.2 當?shù)蹴敺块g的墻、柱為磚砌體時，應在砌筑時按頂棚標高預埋防腐木磚，木磚沿墻間距900mm～1200mm，木磚在柱中每邊應埋設兩塊以上。
　　1.3.3 安裝完頂棚內的各種管線及設備，確定好燈位、通風口及各種露明孔口位置。
　　1.3.4 各種材料全部配套備齊。
　　1.3.5 頂棚罩面板安裝前，應做完墻、地濕作業工程項目。
　　1.3.6 搭好頂棚施工操作手臺架子。
　　1.3.7 輕鋼骨架頂棚在大面積施工前，應做樣板間，對頂棚的起拱度、燈槽、通風口等處進行構造處理，通過做樣板間決定分塊及固定方法，經鑒定認可后再大面積施工。
　　操作工藝
　　2.1 工藝流程：
　　彈頂棚標高水平線→ 劃龍骨分檔線→安裝主龍骨吊桿→安裝主龍骨→安裝次龍骨→ 安裝罩面板→刷防銹漆→安裝壓條
　　2.2 彈頂棚標高水平線：根據樓層標高水平線，用尺豎向量至頂棚設計標高，沿墻、往四周彈頂棚標高水平線。
　　2.3 劃龍骨分檔線：按設計要求的主、次龍骨間距布置，在已彈好的頂棚標高水平線上劃龍骨分檔線。
　　2.4 安裝主龍骨吊桿：彈好頂棚標高水平線及龍骨分檔位置線后，確定吊桿下端頭的標高，按主龍骨位置及吊掛間距，將吊桿無螺栓絲扣的一端與樓板預埋鋼筋連接固定。未預埋鋼筋時可用膨脹螺栓。
　　2.5 安裝主龍骨：
　　2.5.1 配裝吊桿螺母。
　　2.5.2 在主龍骨上安裝吊掛件。
　　2.5.3 安裝主龍骨：將組裝好吊掛件的主龍骨，按分檔線位置使吊掛件穿入相應的吊杯螺栓，擰好像母。
　　2.5.4 主龍骨相接處裝好連接件，拉線調整標高、起拱和平直。
　　2.5.5 安裝洞口附加主龍骨，按圖集相應節點構造，設置連接卡固件。
　　2.5.6 釘固邊龍骨，采用射釘固定。設計無要求時，射釘間距為1000mm。
　　2.6 安裝次龍骨：
　　2.6.1 按已彈好的次龍骨分檔線，卡放次龍骨吊掛件。
　　2.6.2 吊掛次龍骨：按設計規定的次龍骨間距，將次龍骨通過吊掛件吊掛在大龍骨上，設計無要求時，一般間距為500mm～600mm。
　　2.6.3 當次龍骨長度需多根延續接長時，用次龍骨連接件，在吊掛次龍骨的同時相接，調直固定。
　　2.6.4 當采用T型龍骨組成輕鋼骨架時，次龍骨的卡檔龍骨應在安裝罩面板時，每裝一塊罩面板先后各裝一根卡檔次龍骨。
　　2.7 安裝罩面板：在安裝罩面板前必須對頂棚內的各種管線進行檢查驗收，并經打壓試驗合格后，才允許安裝罩面板。頂棚罩面板的品種繁多，一般在設計文件中應明確選用的種類、規格和固定方式。罩面板與輕鋼骨架固定的方式分為：罩面板自攻螺釘釘固法、罩面板膠結粘固法，罩面板托卡固定法三種。
　　2.7.l 罩面板自攻螺釘釘固法：在已裝好并經驗收的輕鋼骨架下面，按罩面板的規格、拉縫間隙、進行分塊彈線，從頂棚中間順通長次龍骨方向先裝一行罩面板，作為基準，然后向兩側伸延分行安裝，固定罩面板的自攻螺釘間距為150mm～170mm。
　　2.7.2 罩面板膠結粘固法：按設計要求和罩面板的品種、材質選用膠結材料，一般可用401膠粘結，罩面板應經選配修整，使厚度、尺寸、邊楞一致、整齊。每塊罩面板粘結時應領裝，然后在預裝部位龍骨框底面刷膠，同時在罩面板四周邊寬10mm～15mm的范圍刷膠，經5min后，將罩面板壓粘在預裝部位；每間頂棚先由中間行開始，然后向兩側分行粘結。
　　2.7.3 罩面板托卡固定法：當輕鋼龍骨為T形時，多為托卡固定法安裝。
　　T型輕鋼骨架通長次龍骨安裝完畢，經檢查標高、間距、平直度和吊掛荷載符合設計要求，垂直于通長次龍骨彈分塊及卡檔龍骨線。罩面板安裝由頂棚的中間行次龍骨的一端開始，先裝一根邊卡檔次龍骨，再將罩面板槽托入T形次龍骨翼緣或?qū)�無槽的罩面板裝在T形器緣上，然后安裝另一側長檔次龍骨。按上述程序分行安裝，最后分行拉線調整T形明龍骨。
　　2.8 安裝壓條：罩面板頂棚如設計要求有壓條，待一間頂棚罩面板安裝后，經調整位置，使拉縫均勻，對縫手整，按壓條位置彈線，然后接線進行壓條安裝。其固定方法宜用自攻螺釘，螺釘間距為300mm；也可用膠結料粘貼。
　　2.9 刷防銹漆：輕鋼骨架罩面板頂棚，碳鋼或焊接處末做防腐處理的表面（如預埋件、吊掛件、連接件、釘固附件等），在各工序安裝前應刷防銹漆。
　　質量標準
　　3.1 保證項目：
　　3.1.1 輕鋼骨架和罩面板的材質。品種、式樣、規格應符合設計要求。
　　3.1.2 輕鋼骨架安裝，吊桿、主、次龍骨必須位置正確，連接牢固，無松動。
　　3.1.3 罩面板應無脫層、翹曲、折裂、缺楞、掉角等缺陷；安裝必須牢固。
　　3.2 基本項目：
　　3.2.1 輕鋼骨架整面應順直，無彎曲、無變形；吊掛件、連接件應符合產品組合的要求。
　　3.2.2 罩面板表面手整、潔凈，顏色一致；無污染、反銹等缺陷。
　　成品保護
　　4.1 輕鋼骨架及罩面板安裝時，應注意保護頂棚內各種管線。輕鋼骨架的吊桿、龍骨不準固定在通風管道及其它設備件上。
　　4.2 輕鋼骨架、罩面板及其它吊頂材料在運輸、進場、存放、使用過程中，應嚴格管理，做到不變形、不受潮、不生銹。
　　4.3 工程中已安裝好的門窗、已施工完畢的地面、墻面、窗臺等，在施工頂棚時應注意保護，防止污損。
　　4.4 輕鋼骨架不得上人踩踏；其它工種的吊掛件不得吊于輕鋼骨架上。
　　4.5 為了保護成品，罩面板安裝必須在頂棚內管道試水、試壓，保溫一切工序全部驗收合格后進行。
　　注意問題
　　5.1 吊頂不平：主龍骨安裝時吊桿調平不認真，造成各吊桿點的標高不一致；施工時應認真操作，檢查各吊點的緊掛程度，并拉通線檢查標高與平整度是否符合設計要求和規范標準的規定。
　　5.2 輕鋼骨架局部節點構造不合理：吊頂輕鋼骨架在留洞、燈具口、通風口等處，應按圖紙上的相應節點構造設置龍骨及連接件，使構造符合圖紙上的要求，保證吊掛的剛度。
　　5.3 輕鋼骨架吊固不牢：頂棚的輕鋼骨架應吊在主體結構上，并應擰緊吊桿螺母，以控制固定設計標高；頂棚內的管線、設備件不得吊固在輕鋼骨架上。
　　5.4 罩面板分塊間隙縫不直：罩面板規格有偏差，安裝不正；施工時注意板塊規格，拉線找正，安裝固定時保證平整對直。
　　5.5 壓縫條、壓邊條不嚴密不平直：加工條材規格不一致；使用時應經選擇，操作拉線找正后固定、壓粘。
　　5.6 方塊鋁合金吊頂要注意板塊的色差，防止顏色不均的質量弊病。
　　質量記錄
　　本工藝標準應具備以下質量記錄：
　　6.1 輕鋼骨架的龍骨、吊掛件、連接件，應有產品合格證。
　　6.2 罩面板應有出廠合格證。
　　6.3 工程驗收應有質量驗評資料。3.2.3 罩面板接縫形式應符合設計要求，拉縫和壓條寬窄一致，平直、整齊，接縫應嚴密。
　　扣板特點

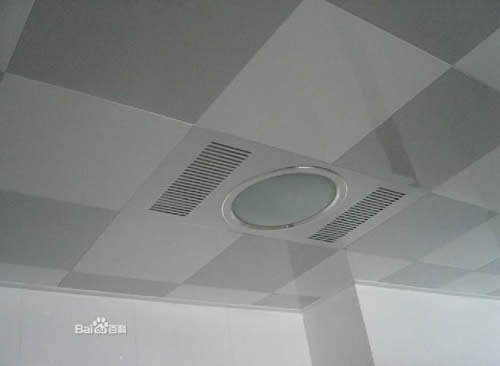

　　鋁扣板是最適合于廚房和衛生間吊頂用途的裝飾材料。具有良好的防潮、防油污、阻燃特性，美觀大方，運輸及使用方便。
　　C林·艾迪爾鋁扣板的優點：
　　7.1 具有非常出色的耐腐蝕性，抵御各種油煙、潮濕環境，抗紫外線。
　　7.2 環保，無毒無味，抗靜電，不吸塵，易請洗。
　　7.3 硬度高，防火，不粘污漬
　　7.4 成本低廉，中國高端集成吊頂均使用鋁扣板材料，使用壽命更長，且不易老化下沉、變色變形。
　　安裝說明
　　1、根據同一水平高度裝好鋁修邊角
　　2、按合適的間距吊裝好吊桿和輕鋼龍骨，吊桿間距小于或等于1.2米，輕鋼龍骨間距是1.2米
　　3、把預裝在三角龍骨上的吊件連同三角龍骨與輕鋼龍骨成垂直方向按板材間距連接好，然后調整水平
　　4、將方板的兩條邊平行壓入三角龍骨縫中，先裝后橫方向的兩端邊找直角以后拉直線逐步一排排扣壓板材，每排扣完后要調整一次確保板面平整，板縫垂直。（注意方板押邊帶有小坑的方向是插入三角龍骨縫中）
　　5、扣板時要戴手套，如不慎在板面上留下污印要用清水洗干凈，安裝時禁止撕下保護膜
　　配件說明
　　安裝配件有：三角龍骨、輕鋼龍骨、全絲螺桿、輕鋼吊件、拉爆、螺絲及螺帽。
　　三角龍骨：三角龍骨又叫主骨，該配件是用來卡扣主鋁扣板的。
　　輕鋼龍骨：輕鋼龍骨又叫付骨，分為38輕鋼龍骨和50輕鋼龍骨，鋁扣板吊頂?shù)母豆侵饕��?8輕鋼龍骨，它安裝的時候是和三角龍骨垂直放置的，目的是將整個版面形成一個整體。

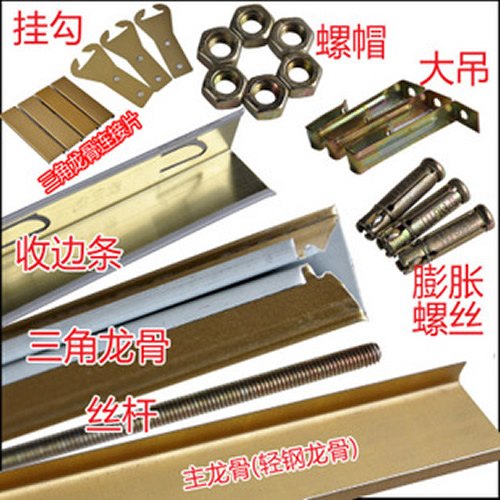

　　下圖為所有配件的圖片：
　　
　　如何選購
　　第一，看扣板鋁材。 好的吊頂品牌用的鋁材都是正規鋁廠出品的。柔韌度及強度都比劣質鋁材要好得多。我們可以做個實驗，可以找兩個價格差距很大的品牌的樣板，然后用手把它折彎，劣質的鋁材會很容易被折彎，想把優質鋁材擇彎還要花更多力氣，并且在折彎之后有反彈的現象，這就是鋁材之間的韌性以及強度的差異。
　　第二，看扣板厚度。 國家規定的鋁扣板厚度標準為0.6mm。
　　第三，看扣板工藝。 鋁扣板從表面處理上分為噴涂、滾涂、覆膜三種。覆膜板是最受消費則歡迎的，覆膜板顏色豐富艷麗，輕質、耐水、不吸塵、抗腐蝕、易擦洗、易安裝、立體感強，優點眾多，深受消費者歡迎。
　　第四，看吊頂龍骨。 鋁扣板吊頂龍骨一般有輕鋼龍骨和木龍骨兩種安裝方法。木龍骨受潮后易變形，輕鋼龍骨品質優秀。
　　第五，看售后服務。 一個有實力的品牌它的售前、售中、售后服務也是非常完善的。選擇有良好售后服務的產品比較好。
