折板結構是由若干狹長的薄板以一定角度相交連成折線形的空間薄壁體系�？缍炔灰顺^30米，適宜于長條形平面的屋蓋，兩端應有通長的墻或圈梁作為折板的支點。常用有V形、梯形等型式。我國常用為預應力混凝土V形折板，具有制作簡單、安裝方便與節省材料等憂點，最大跨度可達24米。
作用

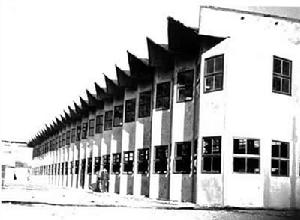

由多塊條形平板組合而成的空間結構，是一種既能承重，又可圍護，用料較省，剛度較大的薄壁結構，可用作車間、倉庫、車站、商店、學校、住宅、亭廊、體育場看臺等工業與民用建筑的屋蓋。此外，折板還可用作外墻、基礎及擋土墻。圖1為全折板房屋。
歷史
20世紀20年代，歐洲已有折板屋蓋。中國在50年代有所應用，自60年代后期起，發展較快，折板結構建筑中絕大部分采用折疊式生產的 V形折板屋蓋�？缍纫话銥�9～18米，預應力混凝土V形折板的跨度可達27米；折板的傾角 α大于或等于25°，板厚35～60毫米。條形平板的板寬一般小于跨度的1/5，板厚大于板寬的1/40,板與板的夾角為60°～160°；兩端一般設有橫隔,橫隔的長度稱為波寬，板面連接處稱為折縫。
分類
折板按截面形式分有折線多邊形、槽形、∏形及 V形折板等。按跨數分有單跨、多跨及懸臂折板。按覆蓋平面分有矩形、扇形、環形及圓形的平面折板。按所用材料分有鋼筋混凝土折板、預應力混凝土折板及鋼纖維混凝土折板。如果折板沿跨度方向也是折線形或弧線形，則形成折板拱，是大跨度屋蓋結構的形式之一。
內力計算
折板計算的假定：不考慮板平面內的橫向應變及剪切應變，只計板平面內的軸向力和剪力以及板的橫向彎矩和橫切力,每塊條板作為矩形截面的梁,按沿跨度方向的彎曲理論進行分析。計算時先將分布荷載按等效方法換算為作用在折縫處的線荷載，按薄壁空間結構力學的分析方法，計算折板的全部內力和位移。折板結構也可采用有限元法進行計算。 V形折板在縱、橫向均按矩形截面進行強度和抗裂度計算，配置縱向和橫向鋼筋。折板折縫處的連接構造應適當加強。對于多波連續的槽形及V形折板,在靠近邊界1～2個波寬范圍內應設置水平撐桿或采取其他措施，以增加水平剛度，抵抗風荷載及水平地震荷載（見地震作用）。
施工
鋼筋混凝土折板可采用現澆成型和預制拼裝兩種施工方法，而預制鋼筋混凝土折板，又分為整體式或折疊式。
現場或工廠預制鋼筋混凝土V形折板,可采用單層或多層重疊制作方法生產。預應力混凝土V形折板,一般采用長線法重疊生產工藝,重疊層數為4～12層。為確保預應力主筋的位置和控制主應力，在混凝土達到規定的放松預應力筋的強度后，分別對稱地切斷預應力筋。
預制

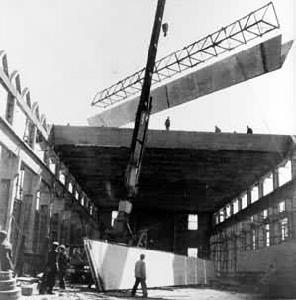

V形折板的起吊脫模、安裝就位要有專用吊具，做到各吊點受力均勻；折板堆放運輸時將張開的平板沿折縫合攏,放置在專門的支架上,使其傾角為75°～85°。安裝時先使折板預張開一定角度，在就位過程中再自行張開下落至設計位置。灌筑上、下折縫混凝土后，便形成多波連續的V形折板屋蓋結構。
