精彩詞條智能數碼鎖
補充：0 瀏覽：12042 發布時間：2014-5-20

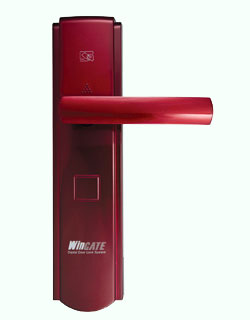

1智能數碼鎖 一種智能數碼鎖，它含有鎖體、手柄，其特征是：鎖體內安裝有機械閉鎖機構、電磁開鎖機構、設備狀態檢測部分、遙控紅外通訊電路和單片機控制電路，機械閉鎖機構的鎖柄下端凹槽與電磁開鎖機構的銜鐵上的銷釘閉鎖時嵌入配合，電磁線圈一端接電源正端，另一端通過三極管(VT1)接單片機(U1)的腳6，鎖柄上的鎖板凸起(A與轉盤(6)上凹槽在閉鎖時嵌入配合，設備狀態檢測部分由轉盤(6)偏心孔內安裝的永磁體和印制版上相對應的霍爾傳感器(H2)、(H3)、(H4)、(H5)組成，各傳感器的輸出端腳3分別與(U1)的腳12、11、18、8相接，遙控紅外通訊電路紅外接受組件(U2)的輸出端腳1與單片機(U1)的腳2相接，紅外發射管(VD2)通過三極管(VT2)接(U1)的腳1。
