本篇文章內(nèi)容由[中國(guó)幕墻網(wǎng)]編輯部整理發(fā)布：
型材是門窗的基礎(chǔ),五金，玻璃、附件只有依附于型材.才能實(shí)現(xiàn)其功能。在鋁合金門窗工程中、型材的質(zhì)量至關(guān)重要.在選定型材時(shí).除了對(duì)標(biāo)準(zhǔn)了解外，還要熟悉型材生產(chǎn)工藝及廠家的設(shè)備狀況。只有這樣才能確保型材的質(zhì)量和生產(chǎn)交期,使我們?cè)诠こ淌┕ぶ斜苊獠槐匾穆闊?/P>
鋁合金門窗行業(yè)在我國(guó)有著廣闊的發(fā)展前景，市場(chǎng)需求量極大。鋁合金門窗因具備強(qiáng)度高、表面處理豐富、加工精度（詞條“加工精度”由行業(yè)大百科提供）高、性能突出等多方面的優(yōu)勢(shì)，被廣泛運(yùn)用于公共建筑和民用建筑的室外和室內(nèi)空間，在門窗產(chǎn)品市場(chǎng)上、鋁門窗產(chǎn)品占的比例最大，為55%;其次是塑料門窗，占的比例為35%;型材占鋁門窗25%的面積，占門窗成本的27%左右。型材是門窗的基礎(chǔ)，五金、玻璃、附件只有依附于型材，才能實(shí)現(xiàn)其功能。那么如何選定型材?

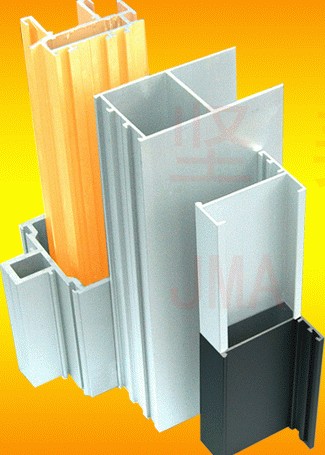

材料的選用
鋁合金門窗的型材現(xiàn)行標(biāo)準(zhǔn)《鉑合金建筑型材》GB/T5237一2008，其合金牌號(hào)、供應(yīng)狀態(tài)、化學(xué)成分、力學(xué)性能、尺寸允許偏差應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《鋁合金建筑型材 第1部分:基材》5237,1的規(guī)定，型材橫截面尺寸允許偏差可選用普通級(jí)，有配合要求時(shí)應(yīng)選用高精級(jí)或超高精級(jí)。其中材質(zhì)目前門窗主要用:6063T5和6061T6。
1、 壁厚
工程用鋁門窗按《鋁合金門窗》GB/T8478一2008執(zhí)行，外門窗框、扇、拼樘框等主要受力桿件所用主型材壁厚應(yīng)經(jīng)計(jì)算或試驗(yàn)確定。主型材主要受力基材最小實(shí)側(cè)壁厚，外門窗不應(yīng)試低于 2.omm，外窗不應(yīng)低于1，4mm.壓條、壓蓋、扣板等需要彈性裝配的裂材一般在0.8一1.2mm之間。尺寸偏差檢測(cè)時(shí)每批取型材根數(shù)1%，不小于10根。
2、 表面處理
鋁型材表面處理應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《鋁合金建筑型材第2部分:陽(yáng)極氧化型材》GB5237.2、《鋁合金建筑型材第3部分:電泳涂漆（詞條“涂漆”由行業(yè)大百科提供）型材 》GB5237.3、《鋁合金建筑型材第4部分: 粉末噴涂型材》GB5237 .4、《鋁合金建筑型材第5部分氮碳漆嘖涂型材》GB5237.5的規(guī)定外尚應(yīng)符合下列規(guī)定:
1) 陽(yáng)極氧化型材:在一般氣候條件下門窗的陽(yáng)極氧化膜膜厚度應(yīng)符合AA 15級(jí)要求，氧化膜平均厚度不應(yīng)小于15 um，局部膜厚不應(yīng)小于12um;在室外苛刻環(huán)境下門窗陽(yáng)極氧化膜厚度應(yīng)符合AA20級(jí)要求。陽(yáng)極氧化膜具有耐蝕性、裝飾性、電絕緣性、硬度高、透明、耐磨等特性，是鋁門窗理想的表面處理之一。
2) 電泳涂漆型材:即陽(yáng)極氧化后進(jìn)行電泳涂漆，其主要成分是丙烯酸樹脂。20世紀(jì)60年代在日本最早開始采用。其耐侯性優(yōu)于陽(yáng)極氧化膜。表面漆膜采用透明漆應(yīng)符合B級(jí)要求，復(fù)合膜局部厚度不應(yīng)小于16um，表面漆膜采用有色漆應(yīng)符合S級(jí)要求，復(fù)合膜局部厚度不應(yīng)小于21um;裝飾面上不允許氣泡（詞條“氣泡”由行業(yè)大百科提供），非裝飾面允許存在直徑小于2mm的氣泡，整支不超過(guò)3個(gè)。
3) 粉末噴涂型材:粉未噴涂是采用靜電噴涂（詞條“靜電噴涂”由行業(yè)大百科提供），是將噴嗆頭上的金屬導(dǎo)流環(huán)接上高壓負(fù)極，鋁型材接地形成負(fù)極，當(dāng)壓縮空氣將粉未從供粉桶經(jīng)輸送管送到噴槍導(dǎo)流環(huán)時(shí)，負(fù)極產(chǎn)生電場(chǎng)放電而是粉未帶上負(fù)電荷，在靜電力的使用下，粉未從槍口飛向鋁型材并均勻地吸附于表面，經(jīng)加熱（詞條“加熱”由行業(yè)大百科提供）粉未熔解并流平固化成均勻的涂層。涂層的局部厚度控制在40um一120um，裝飾面上涂層最小局部厚度應(yīng)大于4Dum。
4)氟碳漆噴涂型材:以聚偏二氮乙烯樹脂(PVDF)為基料、加金屬粉合成具有金屬光澤。是靜電液相噴涂，一般分二涂、三涂、四涂。二涂層氟碳漆膜，其耐蝕性優(yōu)于粉未噴涂。屬高檔鉑材的表面處理，一般用幕墻等建筑外菌結(jié)構(gòu)。裝飾表面平均漆膜厚度不應(yīng)小于30um;‘三涂層氟碳漆膜，裝飾表面平均漆膜厚度不應(yīng)小于40um。
型材生產(chǎn)設(shè)計(jì)注意事項(xiàng)
建筑用型材主要使用合金有:6063T5、6063T6、6061T6、6060T6等，在型材生產(chǎn)和斷面（詞條“斷面”由行業(yè)大百科提供）設(shè)計(jì)時(shí)須注意的事項(xiàng):
1、 舌比:舌比要求《3，大于3時(shí)型材比較難生產(chǎn)。(散熱器除外)
2、 寬厚比:寬厚比引起的難易程度分級(jí)如表2所示。A類屬易擠壓型材，B類為通過(guò)努力可以生產(chǎn)的型材，C類為難擠壓型材，需經(jīng)過(guò)綜合評(píng)審。
表1寬厚比值與難度等級(jí)
3，型材截面復(fù)雜系數(shù)判斷;型材的難易生產(chǎn)程度通過(guò)復(fù)雜系數(shù)判定，如表2所示。等級(jí)為較易生產(chǎn)，等級(jí)B為有一定難度，等級(jí)C為較難生產(chǎn)，等級(jí)D為很難生產(chǎn)，K值大2的產(chǎn)品需綜合評(píng)審。
表2型材截面復(fù)雜系數(shù)判定
3、 K值的修正系數(shù):K值等于制品斷面周長(zhǎng)與其截面面積之比+修正值，K值的修正系數(shù)如表4所示。
表3斷面難度系數(shù)K修正值參考數(shù)
4、 不同噸位機(jī)臺(tái)能生產(chǎn)的最小型材壁厚：一般擠壓機(jī)噸位不同，能生產(chǎn)的最小壁厚每個(gè)廠家都有要求，一般情況可能參考
下表4：
表4各噸位擠壓機(jī)最小壁厚要求
隔熱型材的生產(chǎn)
隔熱型材分為兩種形式，一是穿條式，將鉑門窗專用隔熱條，插人內(nèi)外兩根鋁型材專門的槽口內(nèi)，經(jīng)過(guò)專用機(jī)械滾壓（詞條“滾壓”由行業(yè)大百科提供）、而使隔熱條與內(nèi)外型材連成一體，這種方法在歐洲各國(guó)，尤其德國(guó)、意大利等中歐國(guó)家普遍采用。
二是注膠式，在特定生產(chǎn)環(huán)境下，通過(guò)專業(yè)設(shè)備將一定質(zhì)量比的異氰酸酯類混合物(A劑)及多元醇樹脂(B劑)充分混合攪拌后注人鋁型材隔熱槽口中，當(dāng)其達(dá)到預(yù)定強(qiáng)度后切除臨時(shí)性金屬連接橋，通過(guò)隅熱材料將鋁合金內(nèi)外兩部分連接起來(lái)的形式復(fù)合型材。此生產(chǎn)主要來(lái)源于美國(guó)。
兩種方式都有很好的隔熱性能，是節(jié)能門窗的發(fā)展方向。
其優(yōu)缺點(diǎn)：
1) 方便做雙色;注膠式隔熱型材使用的是一塊完整的鋁型材，一塊型材做成兩種顏色比較麻煩，成本也較高;相比之下，穿條式隔熱型材的鋁材部分由兩塊鋁合金組合而成,做雙色較為方便.
2) 抗高溫性能優(yōu)異:亞松注膠所能承受的高溫在85℃左右〔國(guó)標(biāo)要求>60℃ )，盡管完全能承受全球各地人類居住的自然環(huán)境下的高溫條件，但穿條所能承受的高溫可達(dá)200℃ 以上，相比更為優(yōu)異。
2、 注膠式優(yōu)點(diǎn):
1) 隔熱性能好
尼龍66穿條的k值為0.3W/mk、隔熱膠的k值為o. 12W/mk，相比之下，隔熱膠的K值更好。
2) 力學(xué)強(qiáng)度高
穿條式隔熱型材的有效慣性矩約相當(dāng)于同等截面純鋁合金型材的60%左右，隔熱膠型材的有效慣性矩在常溫和低溫下約相當(dāng)于同等截面純鋁合金型材的90%，強(qiáng)度更高。
在鋁合金門窗工程中、型材的質(zhì)最至關(guān)重要，在選定型材時(shí)，除了對(duì)標(biāo)準(zhǔn)了解外、還要熟悉型材生產(chǎn)工藝及廠家的設(shè)備狀況。只有這樣才能確保型材的質(zhì)量和生產(chǎn)交期,使我們?cè)诠こ淌┕ぶ斜苊獠槐匾穆闊?/P>
