　　前面中國幕墻網ALwindoor.com小編跟大家分享過杭州奧體中心的博覽館、體育館等大型工程項目，今天小編繼續跟大家分享杭州奧體中心的另外一個工程——游泳館，由于該館外形酷似女士泳衣，因此也被廣大網友戲稱為“比基尼”大樓，接下來就跟小編一起去看看這座大樓有什么特別之處吧。

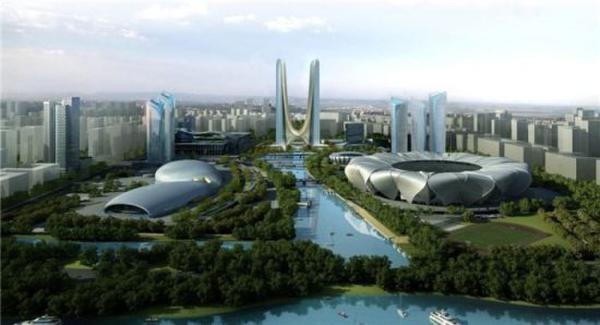

杭州奧體中心體育館和游泳館整體效果圖

　　游泳館位于奧體博覽中心內北側，北臨錢塘江,西臨七甲河，總占地面積22.79公頃，總建筑面積近40萬平方米，游泳館東西向長約609米,南北向?qū)捈s200米，是一座集體育館、游泳館、商業和停車設施等為一體的復雜龐大的綜合體建筑。游泳館在整體造型上其實設計得非常獨特，采用獨特的流線造型，結合雙層全覆蓋銀白色金屬屋面和兩翼張開的平臺形式，形成“化蝶”的杭州文化主題，而就在這曲面造型下涵蓋了一座18000座的體育館和一座6000座游泳館，是世界上最大的兩館連接體非線性（詞條“非線性”由行業大百科提供）造型。因此，該項目是以“蝶”為主題，而非網友戲稱的“比基尼”哦。

杭州奧體中心體育館和游泳館中庭連接處效果圖

　　項目主體由下部主體混凝土結構和上部屋蓋鋼網殼結構組成，上部復雜造型采取以參數化邏輯關系為主的BIM手段，下部采取常規BIM手段進行設計，項目中難以攻克的重點幾乎都在網殼設計上。其次，建筑形態分為上下兩個部分，下部是一個形式低調的大平臺，內部包含了以商業設施和地下停車為主的功能空間，平臺上部放置了一個形態生動的巨大的非線性曲面，把體育館、游泳館兩個最主要的功能空間覆蓋其中。這一非線性曲面通過長短軸連續變化的一系列剖面橢圓連綴放樣而成，曲面內的支撐結構和曲面外表皮分塊相互對應，保持了內外一致，分格體系呈菱形網格狀分布，使曲面成為巨大的網殼體。

杭州奧體中心體育館和游泳館整體效果圖

　　由于這一形態從造型到構造用傳統手段難以完成設計、優化和輸出，因此借助參數化手段，應用了一系列邏輯強烈的數學方式，對網殼主體和各子體加以描述并確定其形態，對網殼結構和內外表面進行有效劃分和組織，對空間構件進行定位，對圍護結構構造和內外節點進行設計和控制，并且從實際加工角度對構件進行了逐次優化。同時，還在建筑內部進行了常規BIM設計，使上部網殼圍護結構的構造、空間結構、內外幕墻、雨水、采光、通風系統等與下部功能對應的各系統等全部虛擬搭建起來，并進行了三維的校核和調整。

杭州奧體中心體育館和游泳館整體效果圖

奧體博覽城

杭州奧體博覽城，位于杭州錢塘江南岸、錢江三橋以東，由濱江區和蕭山區共同建設的杭州錢江世紀城區塊，是杭州市“十二五”城市建設發展的工程，規劃總面積583.89公頃。其中，核心區面積154.37公頃，輻射

查看詳細資料

欲了解本文中提到的"奧體博覽城"工程，
請"點擊圖片"進入_中國幕墻網[工程庫]子站。

　　游泳館的外立面好壞是外界對其最直觀的評價，外幕墻表皮是建筑外墻上微觀單元的組，最初的設想是讓表皮呈現出生物的鱗片狀的形態，參數化設計會使形態設計與更為細小的構造單元設計直接地聯系在一起，并且相互影響著。在操作層面，項目團隊為上一階段劃分的每個菱形網格賦予了一個立體造型單元。菱形網格的劃分是對曲面的細分，而每個網格上的單元形態的設計是最終積分成為對整體形態的重構，將宏觀曲面劃分與微觀單元形態聯系起來的是二者定位信息的相互關聯，每一個單元形態會根據自己所處的位置發生變形，以適應其所在的曲面環境。這樣的建筑表皮就好像生物鱗片一樣具有有機的漸變形態。

杭州奧體中心體育館和游泳館中庭連接處效果圖

　　此外，在鋼結構深化中，通過分析每一榀空間桿件的曲率，發現桿件越是靠近下部支撐端，其曲率越大，相應的結構計算也證明，其相應的彎扭程度和內部應力（詞條“應力”由行業大百科提供）也越大;而桿件越靠近頂端，其曲率和彎扭程度越小。因此項目團隊將最下兩段桿件設計為彎扭桿件，而上部為直桿件。這樣，既符合了受力情況，又節省了造價，同時與觀眾更多更直觀的接觸網殼下部也是吻合的。類似的推敲也解決了復雜結構在空間中出現的各種難點和節點，包括空中節點和落地節點等的一系列問題，完成了鋼結構的設計。

杭州奧體中心體育館和游泳館整體效果圖

　　綜上種種，都表明該項目是一個極為復雜的工程，目前，場館外表裝飾的玻璃幕墻和鋁錳鎂板已經全部完成;場館外的廣場上，工人正在忙著建造綠化等附屬設施。幾處玻璃幕墻包圍著的地下停車坡道已經初見雛形，預計體育館和游泳館預計7月向市民開放。
