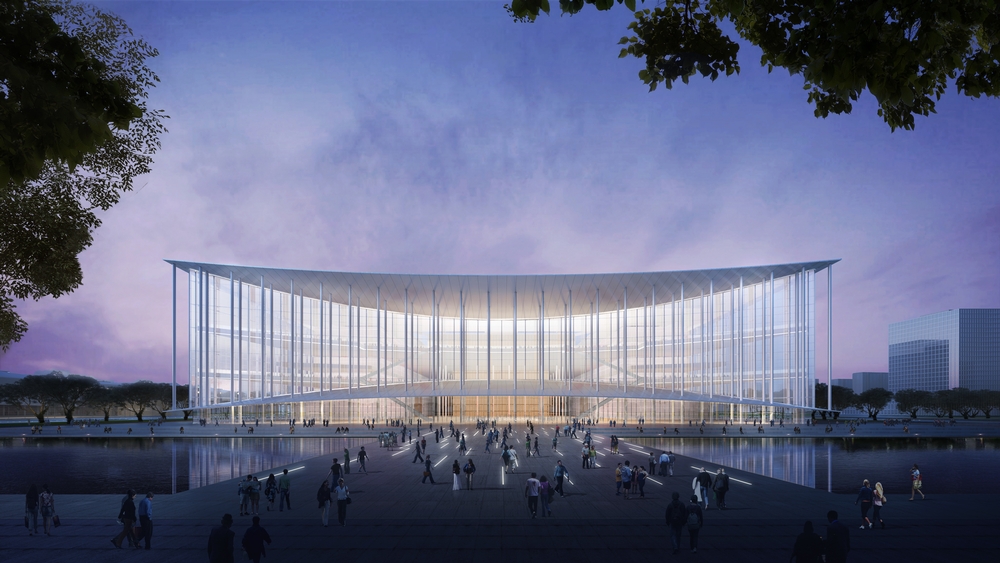

　　西安絲路國際會議中心位于在“一帶一路”的起點——中國·西安

　　新絲路、新思路｜項目的立面設計從西安歷史地標“鐘樓”提取造型元素，以簡明抽象的手筆，對中國古典建筑特征進行傳承。外觀融合了古代建筑的飛檐與現代建筑的簡潔，其設計、施工的“思路”創新大膽，宛如一尊彎月懸于“絲路”之上。

　　項目以雙月牙造型和180根鋼立柱詮釋傳統大屋檐空間造型，設計最大的亮點就是將“下月牙”通過鋼吊柱懸掛在“上月牙”上，首層設計成全玻璃幕墻，創造建筑特有漂浮感，遠遠望去，猶如一個美輪美奐的水晶宮殿。接下來，中國幕墻網ALwindoor.com邀您一同了解，這項“無規則+大位移”的工程中，幕墻的測量放線是如何實施的。

　　摘要：西安絲路國際會展中心項目為異形建筑結構，首層全玻幕墻懸掛于大跨度懸挑鋼結構，建筑四周268根超長鋼吊柱呈弧形布置，距建筑外延面5-20m，最長44.0m，最短26.0m，吊柱原材為20mm，30mm，40mm厚度Q345B鋼板。主體鋼結構受溫度和施工影響會產生較大無規則沉降變形，現場施工中，對鋼結構沉降測量監控、整體吊裝測量定位、結構返尺測量定位，全程使用全站儀進行實時監控，繪制測量監控數據表格，為材料下單和現場安裝提供了精確的數據支持，提高了施工質量和施工速度。

　　關鍵詞：無規則，大位移，測量放線，結構返尺

　　一、 工程概況

　　西安絲路國際會議中心位于西安市東北部浐灞生態區歐亞經濟綜合園區核心區世園板塊，總建筑面積207112㎡，地下部分采用鋼筋混凝土（詞條“鋼筋混凝土”由行業大百科提供）框架結構（詞條“框架結構”由行業大百科提供），地上部分采用鋼框架結構，建筑高度58.8米。幕墻的吊柱結構采用箱型柱結構，兩端及中間均用銷軸連接，兩根幕墻鋼吊柱之間用箱型橫梁（詞條“橫梁”由行業大百科提供）連接。在建筑結構四角位置幕墻吊柱最長44.0m，在建筑結構中間最短26.0m。平面呈弧形布置，吊柱原材為20mm，30mm，40mm厚度Q345B鋼板。幕墻吊柱共計268根。

45°仰視照片

　　二、 工程技術特點

　　1. 立柱采用截面高度分別為300-700mm的鋼板焊接箱型結構，單根立柱長度26m-43m，重量7t-34t，加工難度及吊裝難度非常大，不同于常規幕墻系統，通常主體結構已經完工的情況下再安裝幕墻龍骨，而鋼吊柱在安裝過程中，部分區域主體鋼結構仍然在施工，整個施工過程中荷載是變化的，就會導致結構的變形量難以控制，精確分析出每一根幕墻鋼吊柱的變形量，測量精度的控制、構件制作變形的控制、現場拼裝的變形控制。確保鋼吊柱安裝完成后既滿足主體結構的承載要求，也滿足幕墻結構的功能需求。幕墻鋼結構對安裝精度要求高，結構立面平整度控制，結構水平平整度控制，構件制作變形控制、構件安裝垂直度（詞條“垂直度”由行業大百科提供）控制，設計要求控制在5mm以內。

　　2. 本工程一層外圈樓板（詞條“樓板”由行業大百科提供）采用滑移支座做支撐，該項目地下室上部主體結構為鋼結構，受熱脹冷縮影響較大易變形。且主體鋼結構及幕墻鋼吊柱施工在6-8月份高溫天氣，玻璃幕墻、鋁板吊頂和金屬屋面施工在12月~3月份寒冬月份，溫差較大。期間的結構變形、控制網點均需重新觀測，分析其變化趨勢。

　　3. 懸掛式鋼吊柱測量定位時間段處于6~8月份高溫夏季，溫度最高曾超過40℃�？諝庵袩崂撕艽螅瑢�測量定位影響很大。通過選取特定的測量時間段、特定的測量點位、專業的測量工具，避免溫度對測量的影響，來控制測量誤差。

　　4. 由于工期緊，懸掛式鋼吊柱施工時采用白班和夜班兩班輪流制，測量也需根據現場施工進行夜間測量。

　　三、 施工工藝流程

　　1. 施工測量放線工藝流程

　　了解現場情況→編制測量放線方案→業主移交控制點→建立控制網→貼反射片→鋼結構沉降及變形觀測→結構返尺及繪制返尺成果圖→鋼結構穩定后根據理論數據定位鋼吊柱→結構穩定后進行結構返尺→建立施工模型統一下料→提取三維放樣數據。

　　2. 建立控制網

　　1) 了解現場情況

　　2) 編制測量放線方案

　　3) 總包移交控制點

移交控制點

　　4) 建立控制網

　　5) 貼反射片

　　3. 鋼結構沉降及變形觀測

　　根據三方見證的控制網點對反射片進行觀測，沉降及變形觀測主要分為三步：鋼吊柱吊裝過程中的沉降觀測、卸載后沉降觀測、玻璃安裝完成后的沉降觀測。幕墻鋼吊柱主體在安裝時荷載發生變化，鋼吊柱的變形也將在變化，最終采用結構分析軟件SAP2000進行施工步仿真模擬，計算出每根鋼吊柱位置處的主體結構沉降量。計算安裝過程中主體結構受力變化，得到鋼吊柱安裝后前的預起拱值。在后續主體結構施工加載過程中，安裝好的幕墻鋼吊柱也會隨受力產生沉降。

　　觀測需每天早中晚三次采集多組數據，并對多組數據進行分析，待結構穩定后方可進行下一步工序。沉降觀測及變形觀測需從測量進場開始到項目結束為止，為設計結構穩定性分析及現場無規則大位移的位移方向提供有效的數據支撐。針對鋼吊柱沉降及變形觀測的主要觀測方法如下：

　�、� 鋼吊柱吊裝前，應鋼吊柱小橫梁中心線上貼上反射片，反射片中心在小橫梁中心上。

　�、� 吊裝時觀測小橫梁中心線上的貼片標高，若安裝標高與加了起拱值的理論標高偏差滿足設計要求，方可進行下一步。不滿足要求時，進行整改調整，直至滿足設計要求。

　�、� 在吊裝鋼吊柱時及完成后，都需對相鄰的鋼吊柱小橫梁標高進行復測，以便對鋼吊柱的受力進行分析。

　�、� 在鋼吊柱整體吊裝完成后，結構相對比較穩定的時候，需對整體一圈的鋼吊柱小橫梁的標高進行復測，將測量數據形成測量成果報告。

　�、� 在主體結構卸載胎架拆除的過程中，需對鋼吊柱沉降動態進行觀測，分析鋼吊柱在卸載過程中的受力狀態。

鋼吊柱小橫梁標高測量

鋼吊柱小橫梁標高測量

　　4. 整體吊裝測量定位

　　西安絲路國際會議中心項目上月牙吊頂工程吊頂共168個板塊，其中最大板塊邊長為9.0M*9.909M,采用吊車配合起吊，卷揚機進行提升，全站儀空間三維定點安裝。

吊頂裝飾圖

　　測量控制步驟：

　�、� 測量定位前，現將控制網復測平差，在上月牙結構四個角點設置觀測點。

　�、� 在一層樓板面上，四個面同時施放軸線網。

　�、� 根據吊頂板塊分格角點投影到水平面上，根據角點與軸線的相關關系，在一層樓板面上定位施放出來。

　�、� 吊頂板在胎架上組裝時，應對板面的平整度、邊長、對角線進行檢查，并在四個角點貼上反射片，以便空間三維定位。

　�、� 當?shù)蹴敯鍓K吊掛上去后，將全站儀架設在一層定位角點上，后視好標高后，將全站儀天頂距調至0°，利用全站儀的垂直投影功能和測距功能，將全站儀的紅外線激光開啟，進行垂直向上投點定位。將吊頂板四個角點調至紅外線激光投點處，測定吊頂板角點標高。過程中需帶線檢查，吊頂板面是否發生變形。若發生變形，考慮是否增加拉結點加固。

　�、� 吊頂板塊吊掛上去后，需對相鄰已安裝好的板塊角點標高進行觀測復測，觀測其角點標高沉降變化，對后續板塊吊裝的影響。

吊頂板塊標高沉降觀測

　　5. 結構返尺

　　本次結構返尺主要復核鋼構單位主鋼結構連接板安裝偏差是否影響幕墻二次鋼結構安裝。

　　1) 大跨度懸掛式鋼吊柱測量定位

　　此分部工程為本項目測量放線重難點，鋼吊柱定位安裝時，主體結構仍在同步安裝加固焊接過程中，使測量定位的精確度多了一層不確定性因素。測量定位部位選取的是與主體結構相連接的鉸連接構件-耳板，若耳板的垂直度、左右、進出位置及孔中位置產生偏差可能會導致鋼吊柱無法安裝、傾斜不垂直、安裝位置偏位影響玻璃安裝及鋼吊柱變形。當鋼吊柱安裝后，需分析它的受力狀態(受壓或受拉)，是安裝前的變形、還是安裝后的形變，所以必須每日跟蹤測量。

　　針對此重點部位測量放線采用的方法如下：

　�、� 在主體鋼結構-幕墻連接點處貼反射片，易于測量觀測及后續的復測工作。

　　② 返尺現場已施工好(支撐加固連接好，滿焊完畢的)結構，將返尺點位導入結構圖并校核結構的平面位置偏差、高程偏差，滿足幕墻鋼吊柱施工需求后才可以驗收，不合格要求鋼構單位進行整改。

　�、� 提取鉸連接構件—耳板的中心線坐標及鉸連接銷軸孔中坐標，將放樣點坐標施放在主體鋼結構上部。將中心線分別向左、向右偏移100mm，做好標記，以便后續測量觀測，分析安裝偏差是否為主體結構變形，還是鋼吊柱安裝偏差。

　�、� 復測鉸連接構件—耳板安裝垂直度及孔中標高，耳板安裝偏差不滿足吊柱安裝要求時，應進行整改，合格后方可進行下一步施工。

　　⑤ 鋼吊柱在吊裝前應進行檢查驗收，復核鋼吊柱的垂直度，外觀質量是否滿足要求。并在箱型鋼吊柱外表面彈上中心線，以便吊裝安裝完畢后，對吊柱受力變形分析和吊柱安裝變形量。

　�、� 鋼吊柱安裝焊接好后，需對鋼吊柱平面位置、垂直度和標高進行復測。

　�、� 將測量反尺數據導入CAD圖中，繪制鋼吊柱反尺圖。將偏差較大不滿足要求的標識出來，做出鋼吊柱偏差分析，針對偏差產生原因及偏差部位進行整改，直至合格為止方可通過驗收。

　�、� 胎架卸載過程中，應對鋼吊柱沉降、位移進行復測，對鋼吊柱的受力狀態進行分析。

　　⑨ 待結構狀態穩定后，鋼吊柱的垂直度、平面位置、標高進行觀測。對比先卸載前的觀測數據，并做出測量返尺報告，對每根鋼吊柱的卸載變化做出說明。

鋼吊柱定位測量

吊柱連接方式示意圖

　　2) 結構返尺及測量定位

　　根據過程中沉降及變形觀測，發現現場鋼結構隨著鋼結構荷載加重，鋼結構跟隨滑移支座和自身變形發生較大位移且不規則的變形且標高無較大變形，主要影響為上下月牙吊頂及鋼吊柱部位對幕墻按理論下料、安裝質量控制以及施工進度帶來了極大的困難，經過分析后針對這種無規則大位移變形采用的施工方法如下：

　　鋼吊柱部位：對每根鋼吊柱安裝時粘貼的反射片進行觀測，每天保證至少兩組數據，連續觀測多組數據后，對鋼吊柱相對位置變化進行分解分析，得到各立面進出為同一方向變化，左右位置變化為中間部位變化較小，角部成漸變的方式變化，將此規律繪制成圖匯總至BIM軟件，交由設計進行結構穩定性及垂直、相對位置分析，并計算是否滿足要求。待采集相對位置變化穩定在一定范圍后，且滿足設計需求，對現場結構進行統一測量放線及統一下料。結構反尺及控制線施放需同時進行，控制線施放為每一根鋼吊柱至少需兩條控制線，標高施放要求每根鋼吊柱層間一米線進行施放，保證施工便利性及保證相對位置的準確性。

全站儀瞄準貼片返尺

　　上下月牙吊頂：此部位難點在與圓吊柱變形，以及安裝誤差導致無法按理論施工，需項目技術牽頭組織監理、總包及鋼構進行多方驗證。通過三點畫圓的方式對圓吊柱進行進出左右偏差及變形進行分析，待多方確認后，由設計對圖紙進行調整，測量人員根據調整后的圖紙進行現場定位，吊頂定位需與鋼吊柱玻璃安裝定位同部進行，保證外觀效果的美觀。

上下月牙吊頂測量

　　一層及屋面幕墻系統放樣與上下月牙測量定位一致，均為一次性統一測量放線，統一下料。為幕墻工程施工的順利履約打下堅實的基礎。

　　四、 結束語

　　西安絲路國際會議中心為異形結構。首層玻璃幕墻，使用大跨度懸挑鋼結構作為受力結構，在建筑結構四角位置幕墻吊柱最長44.0m，在建筑結構中間最短26.0m。平面呈弧形布置，吊柱原材為20mm，30mm，40mm厚度Q345B鋼板，幕墻吊柱共計268根。不同于常規幕墻系統，主體結構已經完工的情況下再安裝幕墻龍骨，在外部鋼吊柱的安裝過程中，主體鋼結構部分區域也在進行施工，導致主體鋼結構發生沉降。

　　同時，由于主體鋼結構及幕墻鋼吊柱施工在6-8月份高溫天氣，玻璃幕墻、鋁板吊頂和金屬屋面施工在12月~3月份寒冬月份，溫差較大，建筑整體變形呈現出無規則、大位移的趨勢。因此在施工過程中精確的測量監控對于幕墻系統的安裝是十分重要的。現場施工中使用全站儀，對施工全過程進行實時監控，繪制返尺成果圖、建立施工模型進行統一下料。以其極高的精確度，為現場的每塊玻璃、鋼吊柱安裝提供了技術支持，保證了材料下單準確性和快捷性，縮短了施工周期。

第16屆AL-Survey（詞條“AL-Survey”由行業大百科提供）門窗幕墻行業大型讀者調查活動

　　本項目由幕墻承建企業——中建深圳裝飾有限公司，選送入圍2020-2021年度“我最喜愛幕墻工程”工程獎評選活動。建筑為營造特有的懸浮感，首層設計成坐立式玻璃肋幕墻，中層玻璃幕墻通過180根鋼柱和260根幕墻組合鋼吊柱，懸掛在主體鋼構上，組合吊柱長度25m-43m，重約7T-34T，創下了國內跨度最大的鋼結構組合吊柱玻璃幕墻、國內首例主體與幕墻結構共用最大幅全懸掛式幕墻系統兩項“國內之最”。“下月牙”全部懸掛于“上月牙”，顛覆了幕墻的傳統定義，為幕墻行業的創新發展，注入了新“絲”路。期待項目在工程評選活動中，再展新風采，取得好成績！

項目相關信息：

　　所屬城市：西安

　　建筑設計：GMP 同濟院

　　幕墻承建：中建深圳裝飾有限公司

　　高度：58.8米

　　建筑面積：20萬平方米

　　幕墻類型：玻璃幕墻

　　幕墻面積：14萬平方米

　　幕墻造價：2.9億元

　　型材品牌：興發

　　玻璃品牌：耀皮 中玻

　　密封膠品牌：硅寶

　　五金品牌：堅朗 恒安 遠馳

　　隔熱材料品牌：泰諾風(隔熱條)

　　參考文獻：

　　[1] 中華人民共和國建筑部，JGJ 80-2016建筑施工高處作業安全技術規范[S],中國計劃出版社，2016

　　[2] 中華人民共和國住房與城鄉建設部，JGJ59-2011 建筑施工安全檢查標準[S].北京:中國建筑工業出版社，2011

　　[3] 中國國家標準化管理委員會, GB50017-2003 鋼結構設計規范[S].北京:中國標準出版社，2003

　　[4] 中華人民共和國國家質量監督檢驗檢疫總局，TSG Q5001-2009起重機械使用管理規則[S].中國標準出版社，2009

　　[5]中國國家標準化管理委員會，GB/T 21086-2007 建筑幕墻[S].秦皇島:中國標準出版社，2007

西安絲路國際會議中心

西安絲路國際會議中心項目位于西安浐灞生態區灞河之濱，毗鄰歐亞經濟論壇永久會址和世博園，建筑面積20萬平方米，是一座集生態化、國際化、智能化為一體的國家級會議中心。作為西北地區面積最大、功能最齊備的綜合

查看詳細資料

欲了解本文中提到的"西安絲路國際會議中心"工程，
請"點擊圖片"進入_中國幕墻網[工程庫]子站。

　　[6] 中華人民共和國建筑部.JGJ 102-2003，J 208-2003 玻璃幕墻工程技術規范[S].北京:中國標準出版社，2003

　　[7] 中國國家標準化管理委員會，GB 50009-2012 建筑結構荷載規范[S].北京：中國建筑工業出版社，2012

　　[8]中華人民共和國住房和城市建設部.JGJ/T 104-2011 建筑工程冬期施工規程[S].北京：中國建筑工業出版社，2011

作者單位：中建深圳裝飾有限公司
