本篇文章內(nèi)容由[中國(guó)幕墻網(wǎng)ALwindoor.com]編輯部整理發(fā)布：
硅酮耐候密封膠主要作用是保障幕墻的氣密性、水密性。其出現(xiàn)問(wèn)題，可能會(huì)導(dǎo)致耐候密封失效，從而造成幕墻漏水漏氣，影響幕墻的正常使用。耐候密封膠由于考慮到現(xiàn)場(chǎng)施工，幾乎都是單組分硅酮密封膠產(chǎn)品。進(jìn)入冬季，氣候變化明顯，會(huì)遇到大風(fēng)、大雪、寒流等氣溫急劇下降的惡劣天氣，同時(shí)也伴隨著濕度的降低等，這對(duì)于密封膠的應(yīng)用會(huì)產(chǎn)生很大的影響。

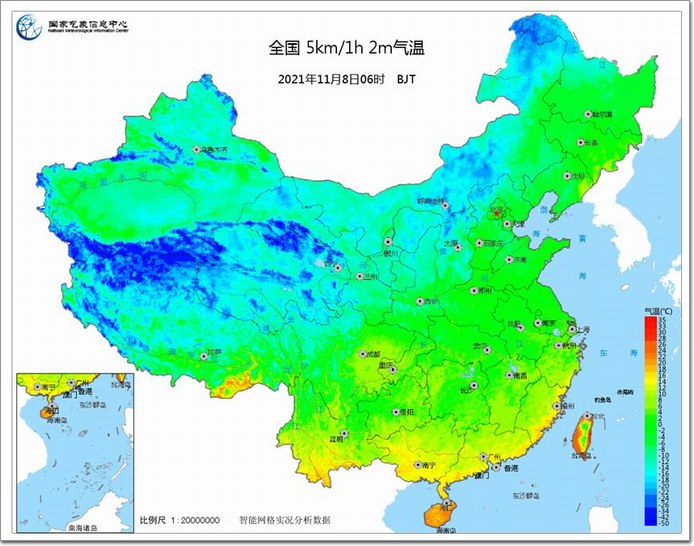

圖1 國(guó)家氣象信息中心發(fā)布的全國(guó)氣溫圖(2021年11月8日)
單組分耐候密封膠在冬季施工時(shí)，可能遇到的問(wèn)題有固化慢、開(kāi)裂、起鼓、粘接不良、擠出性差等。白小云將根據(jù)我司多年的用膠經(jīng)驗(yàn)，結(jié)合實(shí)際工程案例，分三個(gè)章節(jié)逐一介紹硅酮耐候密封膠在冬季施工時(shí)可能遇到的問(wèn)題和注意事項(xiàng)，希望能給冬季施工的用戶提供參考。
本期將介紹固化慢、開(kāi)裂問(wèn)題及其注意事項(xiàng)。
1. 固化慢
耐候密封膠絕大多數(shù)都是單組分密封膠，其固化特點(diǎn)是：與空氣中的水分子發(fā)生固化反應(yīng)，從表及里逐漸固化，環(huán)境的溫度和濕度對(duì)其固化速度均有一定影響。一般來(lái)講，環(huán)境溫度低，固化速度變慢;環(huán)境濕度低，固化速度也會(huì)變慢。因此到了冬季，密封膠的表干、消粘及深層固化都會(huì)變慢。
標(biāo)準(zhǔn)條件下(溫度(23±2)℃，相對(duì)濕度(50±5)%)，單組分硅酮密封膠的表干時(shí)間在3小時(shí)內(nèi)，消粘時(shí)間在24小時(shí)內(nèi)。在冬季低溫條件下，表干時(shí)間和消粘時(shí)間延長(zhǎng)會(huì)較明顯。

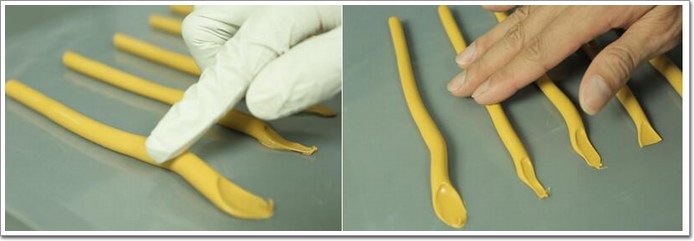

圖2 表干測(cè)試和消粘測(cè)試
另外，大多數(shù)密封膠生產(chǎn)廠家的密封膠產(chǎn)品分“冬季配方”產(chǎn)品和“夏季配方”產(chǎn)品。如果“夏季配方”產(chǎn)品在冬季使用，由于配方的差異，實(shí)際的固化速度將變得比較慢，因此需要注意區(qū)分使用。
用戶應(yīng)按照生產(chǎn)廠家的硅酮耐候密封膠施工工藝中推薦的使用環(huán)境要求進(jìn)行施工。比如白云牌硅酮耐候密封膠產(chǎn)品使用的環(huán)境要求為：溫度4℃～40℃，相對(duì)濕度40%～80%的清潔環(huán)境，下雨、下雪時(shí)不能施工。在上述溫度、濕度要求以外的環(huán)境，不建議用戶施工打膠。如用戶一定要在低于4℃的條件下施工，需先小面積施工，充分確認(rèn)好粘結(jié)性、固化良好的前提下才可批量施工，并注意養(yǎng)護(hù)時(shí)間需進(jìn)一步延長(zhǎng)。

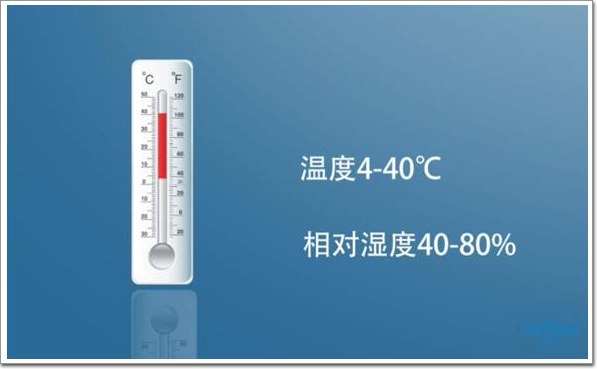

圖3 白云牌密封膠施工環(huán)境要求
2. 開(kāi)裂
在冬季低溫、低濕條件下，硅酮密封膠固化速度比正常情況慢很多。在密封膠還沒(méi)有固化至足夠深度時(shí)，板塊大幅收縮或形變將對(duì)密封膠產(chǎn)生較大的拉伸，容易引起密封膠的表面開(kāi)裂，如固化前期對(duì)板塊的踩踏導(dǎo)致板塊發(fā)生大的形變等，常出現(xiàn)在屋面、雨棚等位置的接縫。

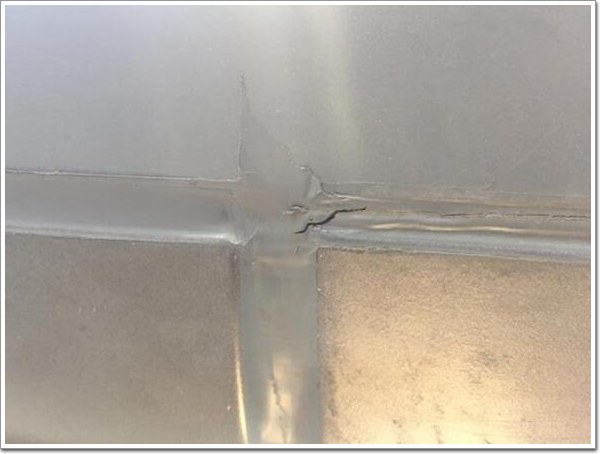

圖4 硅酮耐候密封膠固化初期由于踩踏導(dǎo)致密封膠出現(xiàn)開(kāi)裂
當(dāng)板塊遇到較大位移形變，且存在以下兩種情況時(shí)，開(kāi)裂更容易發(fā)生。第一種情況是選用的密封膠的位移能力無(wú)法滿足板塊膠縫的形變要求，例如選用較低位移能力的門(mén)窗密封膠施打幕墻耐候密封膠接縫。事實(shí)上，當(dāng)密封膠的位移能力無(wú)法滿足膠縫設(shè)計(jì)的形變要求時(shí)，在后續(xù)使用中也會(huì)出現(xiàn)開(kāi)裂的問(wèn)題。但冬季施工時(shí)，由于硅酮密封膠固化速度相對(duì)較慢，且板塊形變較大，固化初期的密封膠無(wú)法承受板塊的形變，容易導(dǎo)致密封膠出現(xiàn)表面開(kāi)裂的情況。如下圖所示。

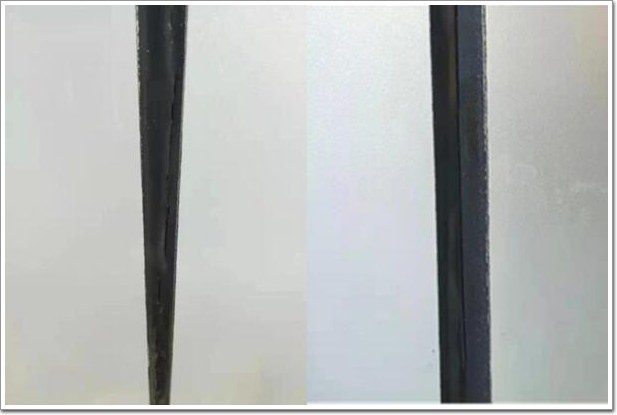

圖5 耐候密封膠位移能力無(wú)法滿足板塊膠縫的形變要求導(dǎo)致開(kāi)裂
第二種情況是膠縫本身因鋁板尺寸誤差或者安裝誤差過(guò)大，導(dǎo)致尺寸偏差過(guò)大，實(shí)際的膠縫尺寸比設(shè)計(jì)尺寸小很多，實(shí)際對(duì)密封膠位移能力要求更高，甚至導(dǎo)致高位移級(jí)別密封膠也滿足不了膠縫形變要求。如下圖所示。

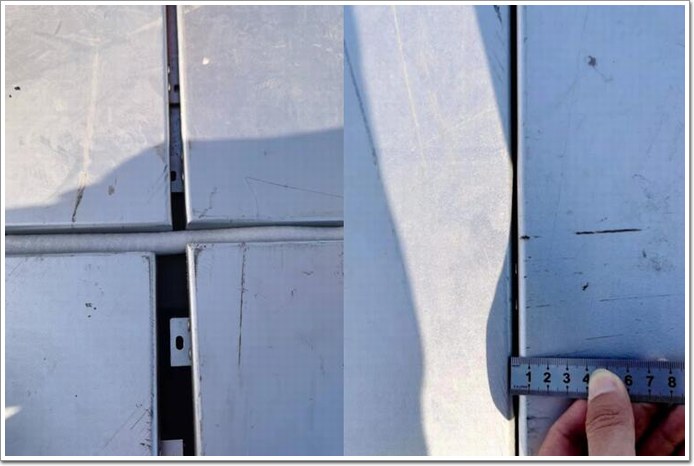

圖6 某工程項(xiàng)目接縫尺寸施工偏差極大
(設(shè)計(jì)膠縫尺寸寬20mm，實(shí)際安裝存在寬5mm的情況)
此時(shí)，如果施工時(shí)仍采用的是滿足原設(shè)計(jì)接縫的位移能力的耐候密封膠，則將無(wú)法滿足板塊的形變要求。這與上述第一種情況類(lèi)似，接縫遲早會(huì)出現(xiàn)開(kāi)裂的問(wèn)題。而在冬季施工時(shí)，板塊形變較大，可能在密封膠的固化初期就出現(xiàn)開(kāi)裂的情況。如下圖所示。

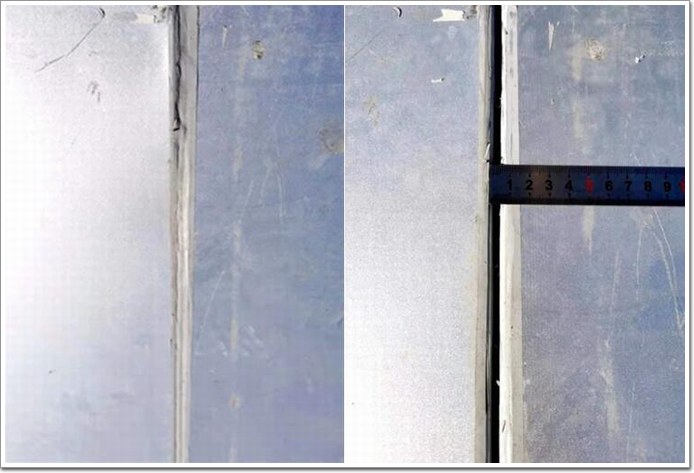

圖7 安裝誤差導(dǎo)致膠縫尺寸太小引起的耐候密封膠開(kāi)裂
因此，耐候密封膠一定要選用滿足接縫形變要求的密封膠，實(shí)際安裝后的膠縫尺寸也一定要滿足設(shè)計(jì)要求，保證密封膠的固化初期板塊不能產(chǎn)生過(guò)大的形變，以避免開(kāi)裂的風(fēng)險(xiǎn)。
以上是關(guān)于硅酮耐候密封膠冬季施工可能遇到的問(wèn)題和注意事項(xiàng)的第一部分的內(nèi)容，我們介紹了固化慢、開(kāi)裂這兩個(gè)問(wèn)題及其注意事項(xiàng)。下期白云在線我們將介紹另一個(gè)典型的問(wèn)題及其注意事項(xiàng)，就是起鼓，敬請(qǐng)關(guān)注。
