本篇文章內(nèi)容由[中國(guó)幕墻網(wǎng)ALwindoor.com]編輯部整理發(fā)布：
建筑幕墻是集建筑技術(shù)、視覺(jué)藝術(shù)、使用功能于一體的建筑外圍結(jié)構(gòu)，幕墻整體質(zhì)量的好壞對(duì)建筑的使用體驗(yàn)和效果有著直接影響。硅酮耐候密封膠作為保障幕墻氣密性和水密性的其中一道重要防線，一旦出現(xiàn)開(kāi)裂問(wèn)題，可能會(huì)導(dǎo)致密封失效，造成幕墻漏水漏氣，影響幕墻的正常使用，嚴(yán)重者甚至?xí)斐?a style="font-size:1em; border-bottom:1px;border-bottom-style:dashed;border-bottom-color:blue" onmouseover="openNewDiv('newDiv','幕墻安全');callServer('幕墻安全');">幕墻安全事故。
耐候密封膠出現(xiàn)開(kāi)裂問(wèn)題，通過(guò)仔細(xì)查看膠縫開(kāi)裂的形式和情況，可以分析到問(wèn)題的原因。根據(jù)過(guò)往的案例和經(jīng)驗(yàn)，膠縫開(kāi)裂的形式有三種：第一種形式是內(nèi)聚破壞，裂縫出現(xiàn)在膠體中間區(qū)域;第二種形式是粘接（詞條“粘接”由行業(yè)大百科提供）破壞，裂縫出現(xiàn)在粘結(jié)界面;第三種形式是混合破壞，即膠體中間和粘結(jié)界面均出現(xiàn)裂縫。
開(kāi)裂問(wèn)題1：裂縫出現(xiàn)在粘接界面，表現(xiàn)為膠與基材接觸面脫離，未形成有效粘結(jié)，而密封膠自身性能良好。該問(wèn)題常見(jiàn)原因在于密封膠與接觸的基材粘結(jié)不良(如圖1)，如未做粘接性試驗(yàn)，未按照施工流程進(jìn)行清潔等。

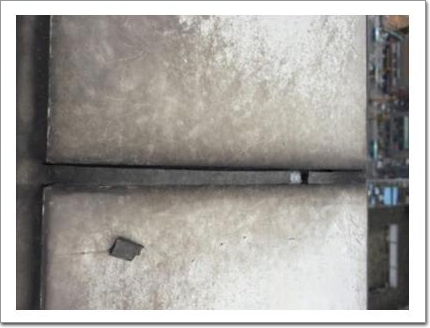

圖1與基材粘結(jié)不良
開(kāi)裂問(wèn)題2：①裂縫出現(xiàn)在粘接界面，表現(xiàn)為膠與基材接觸面脫離，未形成有效粘結(jié)，密封膠收縮、變硬(如圖2)。②密封膠出現(xiàn)嚴(yán)重的橫向、縱向開(kāi)裂情況(如圖3)。這兩種情況均與密封膠自身的質(zhì)量有非常大的關(guān)系，通常是因?yàn)槭褂昧颂畛涞V物油的密封膠，一段時(shí)間后，密封膠出現(xiàn)開(kāi)裂、收縮、變硬問(wèn)題。

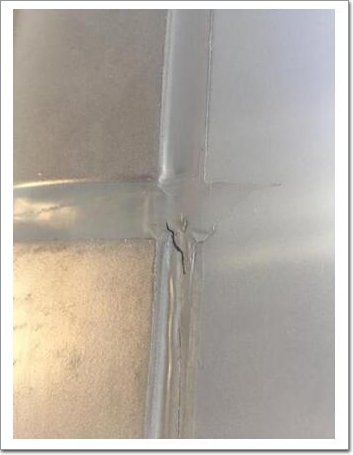

圖2密封膠收縮、變硬

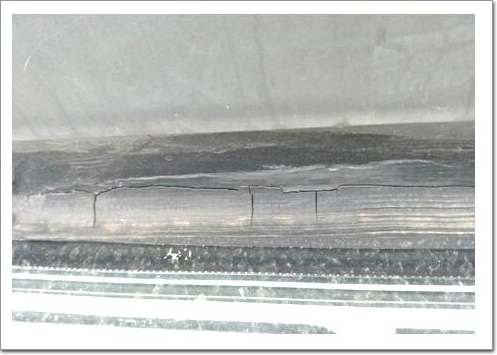

圖3密封膠嚴(yán)重開(kāi)裂
開(kāi)裂問(wèn)題3：裂縫出現(xiàn)在密封膠中間，裂縫水平于基材邊緣，在密封膠與基材粘結(jié)良好的前提下(排除粘結(jié)不良原因、密封膠質(zhì)量差原因)，引起這類開(kāi)裂問(wèn)題的原因通常有以下6點(diǎn)：
① 板塊安裝偏差大，部分膠縫太窄，接縫變形幅度超出了密封膠的位移能力范圍(如圖4);
�、� 接縫設(shè)計(jì)不合理，例如膠縫過(guò)窄，導(dǎo)致施膠困難，粘結(jié)寬度和厚度不足;
③ 施膠厚度不符合規(guī)范要求，太薄或者與粘結(jié)厚度太小(如圖5);
�、� 密封膠選用不當(dāng)，密封膠的位移能力不能滿足接縫正常變形的使用要求;
�、� 密封膠前期固化過(guò)程中，面板受外力影響使接縫變形過(guò)大(如圖6);
�、� 接縫未填塞襯墊材料，密封膠出現(xiàn)三邊粘結(jié)，導(dǎo)致密封膠位移能力受限，受到接縫較大變形時(shí)可能會(huì)出現(xiàn)開(kāi)裂。

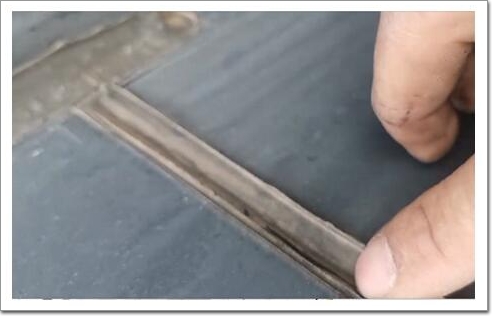

圖4板塊安裝偏差大

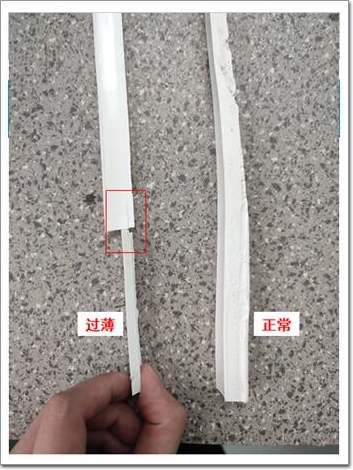

圖5密封膠厚度太薄

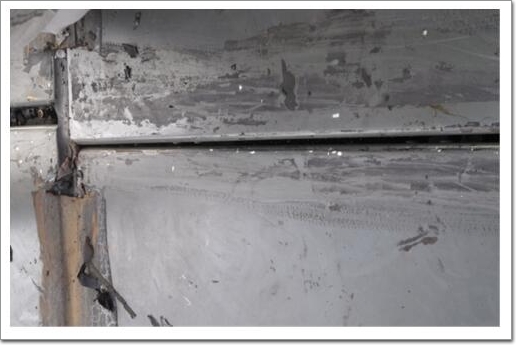

圖6固化前期密封膠受到外力影響
用戶遇到耐候密封膠開(kāi)裂問(wèn)題時(shí)，可以結(jié)合膠縫實(shí)際的開(kāi)裂狀況和上述介紹的一些開(kāi)裂問(wèn)題情況進(jìn)行相應(yīng)分析，找到引起開(kāi)裂的主要原因，可以制定出有效的方案避免開(kāi)裂問(wèn)題的繼續(xù)發(fā)生。
以上就是本期“白云在線”為大家總結(jié)的幾個(gè)耐候密封膠開(kāi)裂問(wèn)題和相應(yīng)的原因分析。下期“白云在線”將會(huì)給大家?guī)?lái)“耐候密封膠開(kāi)裂”第二講：如何確保耐候密封膠不開(kāi)裂。敬請(qǐng)關(guān)注!
