從辛亥革命打響的第一槍，到八七會議的偉大轉折;從迎戰洪峰的誓死不退，到抗擊疫情的英勇?lián)?dāng)——武漢，一個英雄的城市，敢為人先的精神品格，早已融入這座城市的血脈之中。有一座超高層幕墻，在疫情期間堅忍不拔、茁壯成長，如今它已沖上云霄、干云蔽日……
由中國建筑金屬結構協會(CCMSA)全程指導，中國幕墻網ALwindoor.com主辦的第17屆AL-Survey(2021-2022)年度大型讀者調查活動暨“我最喜愛幕墻工程”評選活動(簡稱：TOP工程榜)頒獎儀式，2022年3月10日@廣州南豐國際會展中心舉行。
第28屆年會暨“我最喜愛幕墻工程”頒獎儀式現場
由武漢凌云建筑裝飾工程有限公司承建的339米“武漢恒隆廣場”幕墻工程，位于繁華的武漢硚口區，它的出現也標志著該區域未來發展的無限可能。
同時，項目以突破性的建筑設計創新、幕墻工法變革，整體效果充滿科技感、藝術感，成為了華中地區領先的“世界級”商業綜合體地標。在歷經層層篩選之后，成功榮膺第17屆AL-Survey 2021-2022年度 “我最喜愛幕墻工程”大獎。
AL-Survey“我最喜愛幕墻工程”
AL-Survey“我最喜愛幕墻工程”評選活動，從2005年創辦以來，至今已是立足行業的第17個年頭!而每屆的“我最喜愛幕墻工程”評選，更是以其“新、奇、高、大”的入圍標準，配上淘汰率超過90%的嚴苛評判規則，被喻為“魯班獎”的前哨站!
不“疫”樣的幕墻|2020年初，正是“疫情”肆虐武漢的危機關頭，武漢恒隆廣場的幕墻施工也進入到收尾的關鍵階段，在復工復產的關鍵時間節點（詞條“節點”由行業大百科提供），武漢凌云項目團隊?wèi)?yīng)難而上，面對挑戰，穿越寒冬，保證了工程的順利完工，“鐵軍”再次披荊斬棘，按時保量的完成工期任務。
“同心同心|其利斷金”武漢恒隆廣場

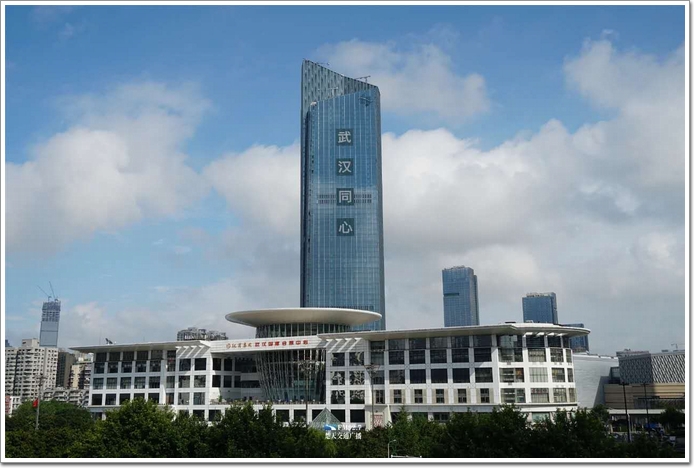

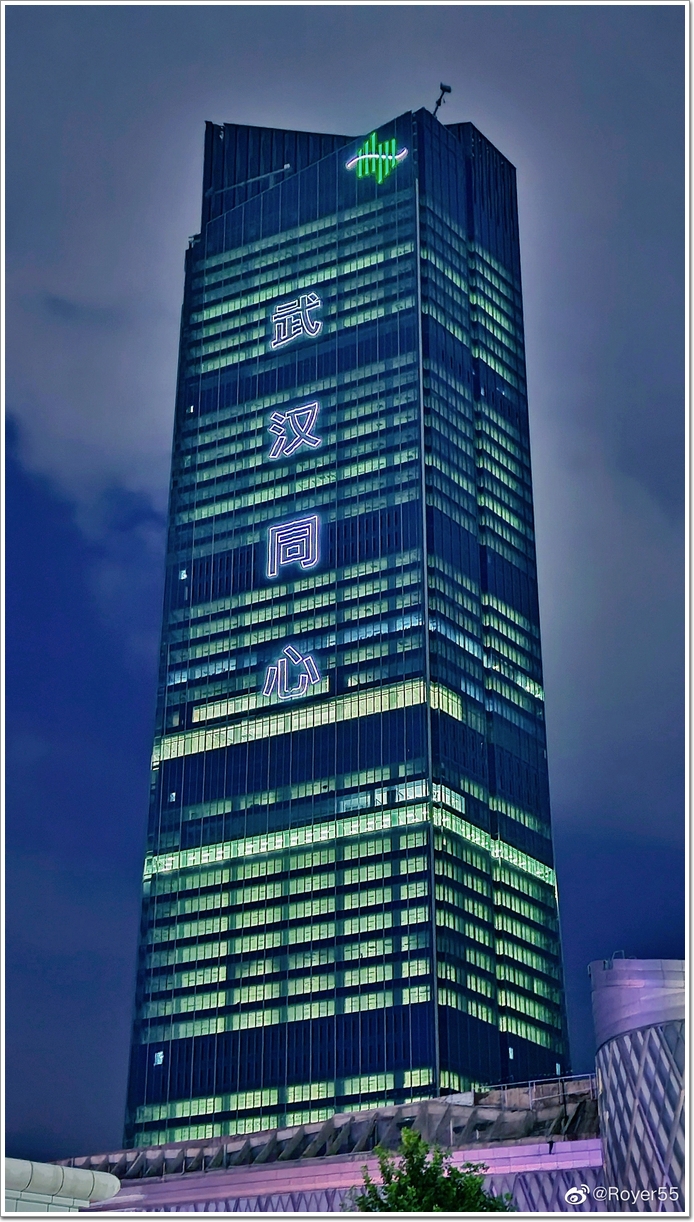

武漢恒隆廣場在硚口區的商業建筑群格外顯眼，疫情期間主樓曾打出“武漢同心”四個大字，鼓舞人心;與裙樓“中國結”的造型相互呼應，為偉大的祖國吶喊，為城市的抗疫助威。
第28屆年會暨“我最喜愛幕墻工程”頒獎儀式現場
本次獲獎工程 “武漢恒隆廣場”幕墻工程，是集高端購物中心、國際甲級辦公樓及銷售型物業為一體的商業綜合體。其中超高層辦公樓地下3層，地上61層，高339米，按豎向分為商場及一區、二區、三區、四區辦公五個功能區。

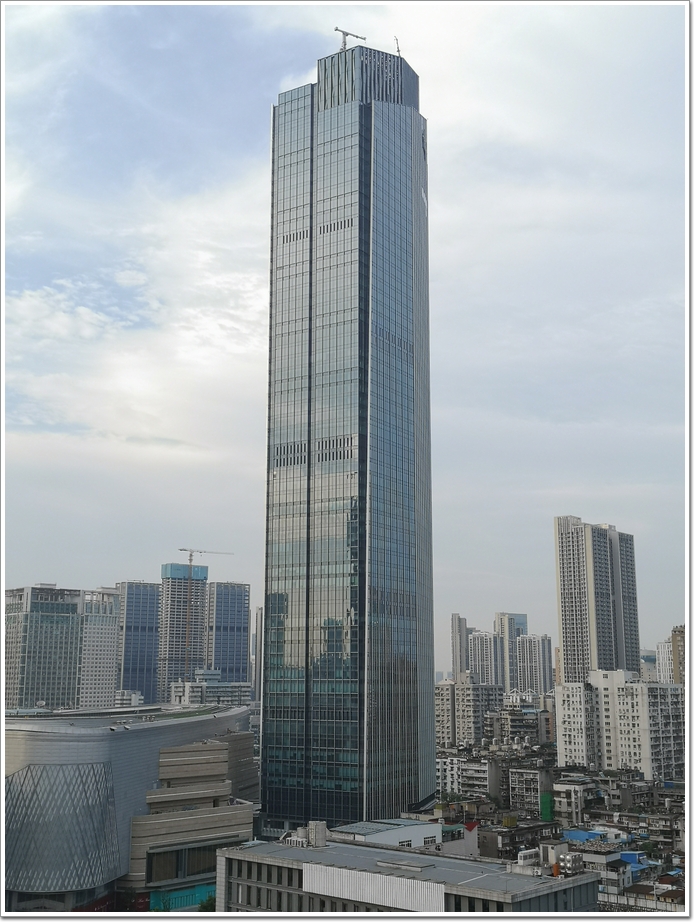

武漢恒隆廣場實景圖
評委專家點評：
武漢恒隆廣場幕墻工程可以稱得上華中地區超高層項目的代言人，要塑造如此出色的城市地標，幕墻的表現尤為重要。從項目的配置來看，主樓的單元玻璃幕墻，采用了高端的超白夾膠半鋼化中空LOW-E玻璃，并在施工中強化了玻璃與構件之間的連結，避免玻璃脫落;同時，在設計上采用封閉式無開啟扇的外立面造型，從源頭規避幕墻高空墜樓墜物隱患;而在防火性能方面，幕墻層間梁的上、下端設置鍍鋅鋼板加防火巖棉，且在防火巖棉上表面噴涂覆蓋一層專用防火密封漆，確保了超高層幕墻的防火安全性能。
多方面的領先技術應用，讓武漢恒隆廣場幕墻項目成為了國內幕墻項目的標桿。

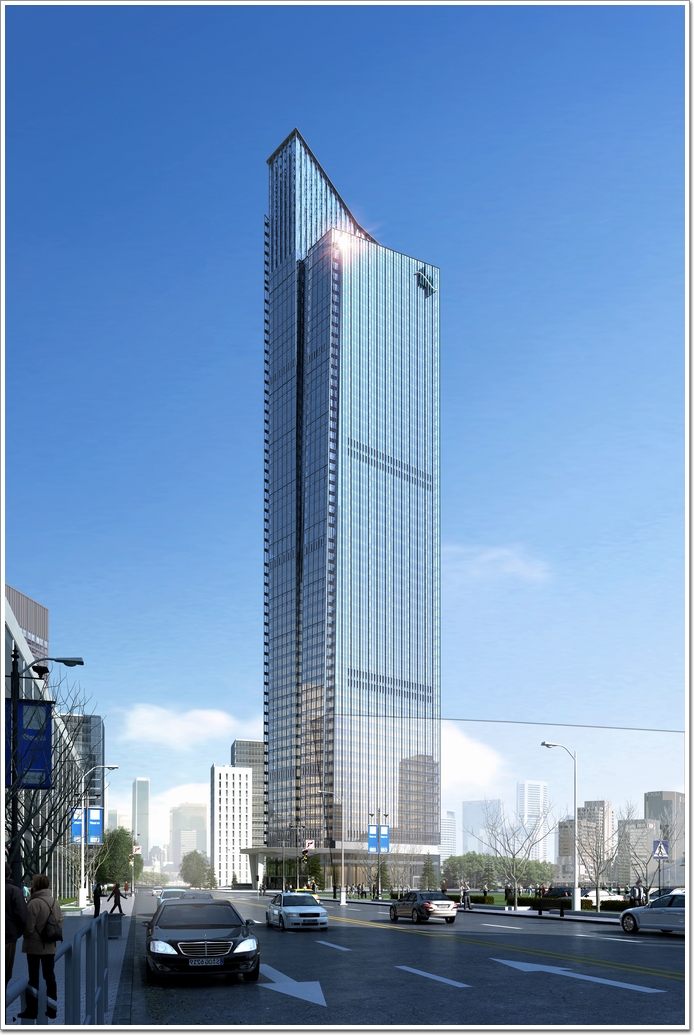

武漢恒隆廣場西南面效果圖
作為武漢新地標，總投資約130億元，是恒隆地產在華中的首個大型商業綜合體項目，武漢凌云匠心打造的武漢恒隆廣場項目，以華麗且據功能性于一身的“幕墻”，為武漢市中心的商業樞紐注入新活力。
武漢凌云建筑裝飾工程有限公司(以下簡稱：凌云)多年以來，創造了眾多建筑幕墻工程項目的奇跡，是具有超高專業性、產業配套齊全的頂尖幕墻企業。
武漢凌云建筑裝飾工程有限公司辦公大樓
剛剛過去的一年，凌云的工程庫中又增加了：中國工藝美術館、粵海置地大廈、好未來鎮江教育基地、阿里巴巴西溪、ALIROOF等多項國內、外精品幕墻項目。“凌云人”一直以作風嚴謹、勇?lián)?zé)任為行為準則，承載著中國幕墻行業崛起的歷史重任。
“限高令”——對超高層建筑的給出了更多的限制框架，也為中國持續打造世界高度提出了更多要求。接下來，中國幕墻網ALwindoor.com將與您一起走近項目，看看是什么樣的技術根底，方能具備打造頂級超高層幕墻，凌云的秘訣在哪里?
武漢恒隆廣場——華中地區的世界級購物地

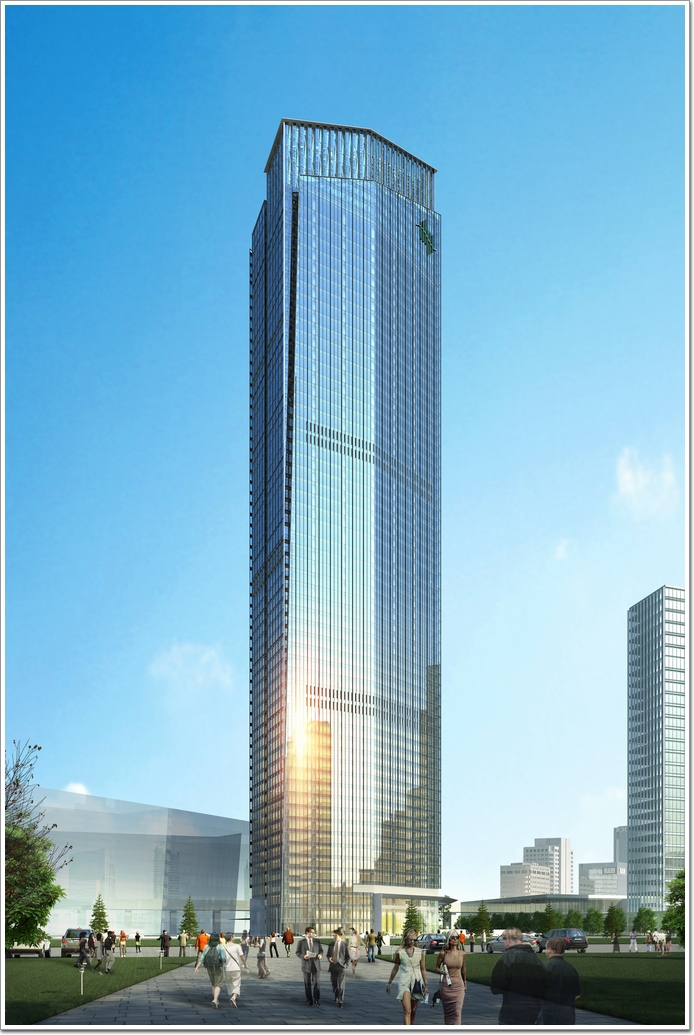

武漢恒隆廣場效果圖
所屬城市：武漢
幕墻承建企業：武漢凌云建筑裝飾工程有限公司
高度：339米
建筑面積：17.36萬平方米
幕墻類型：玻璃幕墻+金屬幕墻+石材幕墻
幕墻面積：8.6萬平方米
幕墻造價：1.33億元
型材品牌：AAG亞鋁
玻璃品牌：耀皮
密封膠品牌：邁圖
五金（詞條“五金”由行業大百科提供）品牌：堅朗
隔熱材料品牌：瑞拓(密封膠條（詞條“密封膠條”由行業大百科提供）)
項目亮點：武漢恒隆廣場建筑高度339米，其中幕墻頂標高（詞條“標高”由行業大百科提供）為320.7米，幕墻系統的設計遵從建筑效果和建筑功能的實用和自然美學的表達，充分考慮其在熱工性能、安全性能、聲學性能、光學性能上的特點和要求。利用各種幕墻技術、材料、措施、工藝創造出優越的建筑外圍護功能;并滿足規范、節能、健康、舒適的要求，創造出良好的室內辦公體驗和室外視覺感受。

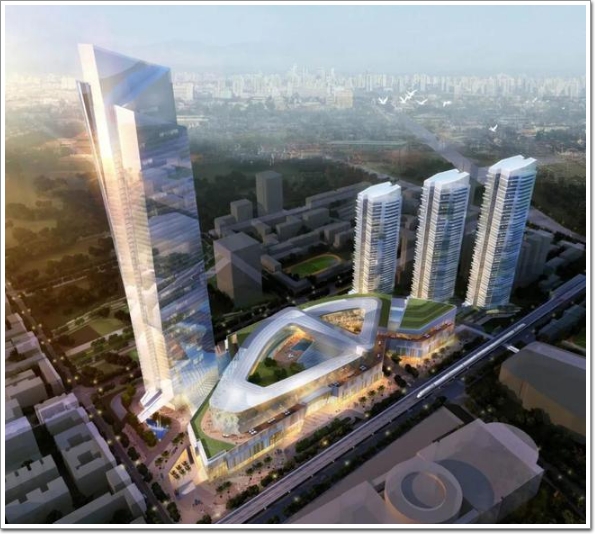

武漢恒隆廣場效果圖
凌云打造的武漢恒隆廣場的幕墻項目，在技術上具有獨到的創新之處，如L1-L3層大跨度全玻幕墻最大跨度約15.75米，面玻璃最大分格1.6米寬x11.05米高;肋玻璃最大分格0.7米寬x11.05米高，因此對玻璃面板和玻璃肋的材質要求非常高，在選用的過程中，經過多方對比和科學考量，最終確定了面玻璃規格12mm鋼化+3.04PVB+12mm鋼化超白夾膠玻璃，肋玻璃規格19mm鋼化+2.28PVB+19mm鋼化超白夾膠玻璃。
細節處的處理上，凌云的處理可謂“經典”，全玻幕墻在11.05米橫向分縫處，采用定制不銹鋼駁接爪將面玻璃吊掛起來，避免面玻璃與肋玻璃全靠結構膠連接固定，也避免結構膠長期受剪力荷載;同時，加大駁接爪與轉接件（詞條“轉接件”由行業大百科提供）穿孔處的肋玻璃開孔孔徑，避免面玻璃的自重傳到肋玻璃的吊掛孔上，而是直接傳到轉接件上再傳遞至主體結構。

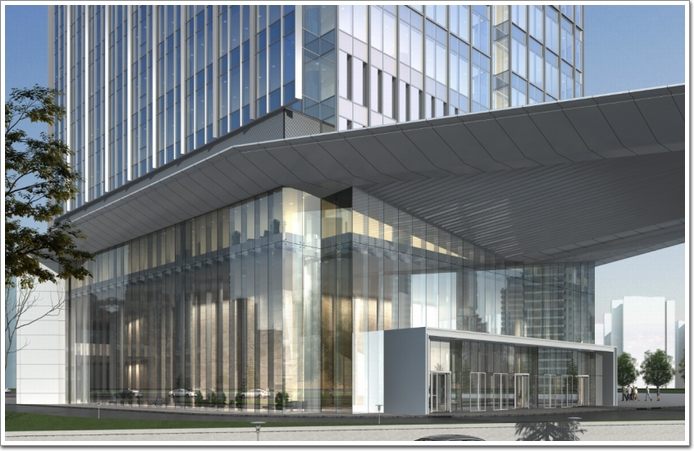

武漢恒隆廣場L1-L3超大跨度全玻幕墻
如此超大跨度全玻幕墻實際案例并不常見，玻璃肋與主體轉接采用定制成品夾具吊裝，且是單孔螺栓形式，肋玻璃側向與主體結構連接，外飾效果好，對強度（詞條“強度”由行業大百科提供）和計算的要求較高;玻璃開孔處應力集中，孔壁承壓太大，計算中增加彈性支座模擬玻璃孔中注膠的作用，避免的很大的應力集中現象，面玻璃并非通過肋玻璃傳力，而是直接傳遞至轉接件再傳遞至主體結構，取消肋玻璃的孔壁承壓力，完美了實現了幕墻方案。
首三層15.75米大跨度的全玻璃幕墻系統，是目前在華中地區算是最大的全玻璃幕墻。如此的高度，如果將玻璃面板（詞條“面板”由行業大百科提供）做成一整塊，那玻璃制作、運輸、吊裝成本將會很高。因此將面玻璃和肋玻璃在11.05米劃分為上、下兩塊超白鋼化夾膠玻璃，并在11.05米處設置銷軸和雙向不銹鋼駁接爪;將下方11米高的肋玻璃和面玻璃形成吊掛式連接，上端4.7米高的肋玻璃和面玻璃自重落在11米銷軸和和駁接爪上，形成座式連接。這樣的方案即兼顧了建筑效果，又降低了建造成本，如“教科書”一般呈現在我們面前。
施工中的武漢恒隆廣場
武漢恒隆廣場項目中另一大難點是269.950米至320.7米標高區域?yàn)榭臻g多面體單元玻璃幕墻，幕墻立面形式為菱形板塊與直面板塊間隔布置，由三個不同類型的基礎板塊，組成菱形板塊的分格基數，每隔一個分格，往上移動一層。
如何實現主構件的受力穩定，在施工與組裝過程中的難度，武漢凌云拿出了“真本事”。他們選擇了空間多面體單元板塊的主受力構件用鋼材代替，并組成菱形鋼架，再將空間多面單元板塊的每個平面玻璃用類似框架玻璃附框的型材組成一個小的平面單元體，固定于菱形鋼架上，形成一個鋼鋁結合的大板塊，整體吊裝。
創新技術突破了常規的施工手段，對重難點進行合理設計，非常好的實現了建筑構想。

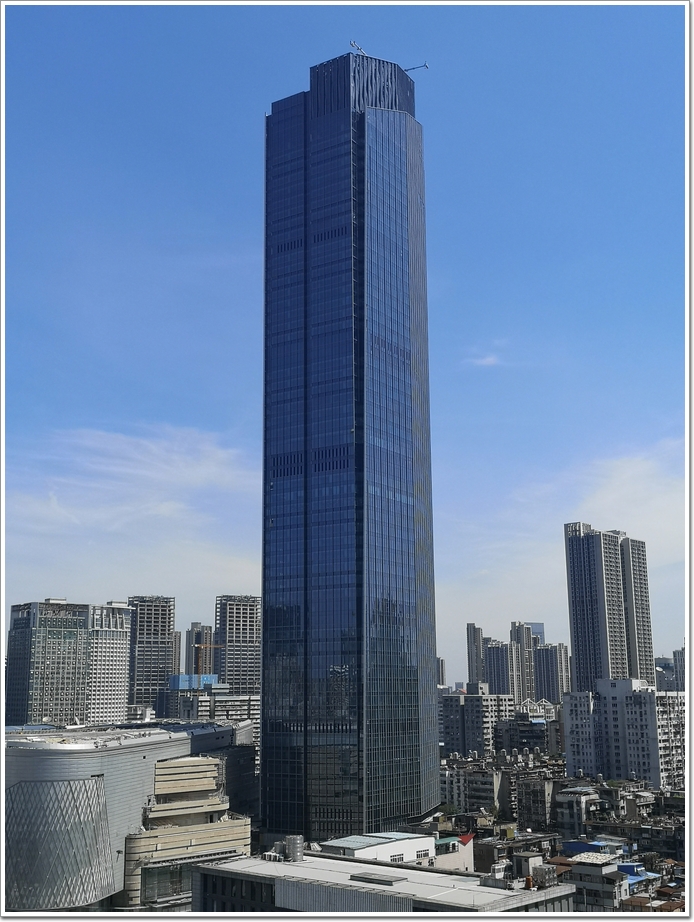

武漢恒隆廣場實景圖
屋頂空間多面體單元玻璃幕墻由菱形板塊與直面板塊間隔布置，菱形板塊由五個玻璃小單元體組成。武漢凌云采取鋼架+玻璃小單元的組合式設計思路不僅簡化了板塊的組裝和運輸，也降低了現場吊裝施工的的難度，大大提高了現場施工的安全性。
武漢恒隆廣場塔冠造型
武漢恒隆廣場還有一大亮點，則是在節能保溫方面，項目中除了采用斷熱型材外，還在室外型材和室內型材交接處填充了隔熱毯材料，進一步降低幕墻的傳熱系數;所有玻璃板（詞條“玻璃板”由行業大百科提供）塊的玻璃護邊型材采用了鋁合金和尼龍隔熱型材的組合型護邊條，這些節能措施有效保證了本建筑項目具有優良的熱工性能。

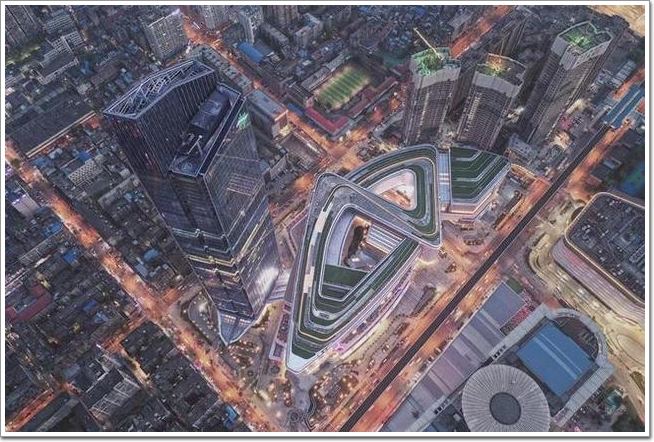

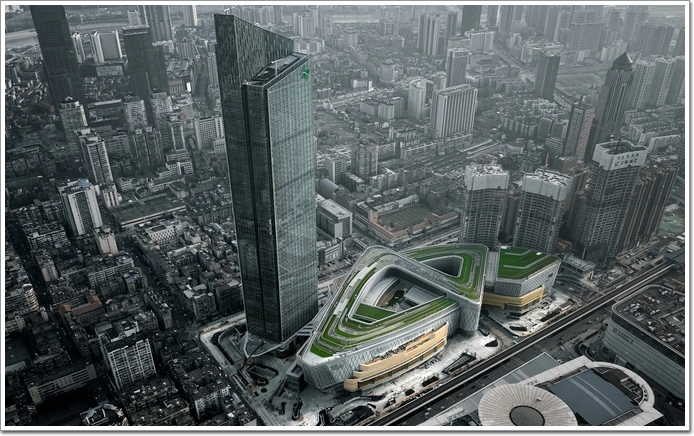

武漢恒隆廣場全景圖
武漢恒隆廣場，一座世界級的購物殿堂，是凌云獻給經歷過疫情后的武漢人民——新年大禮包，共同助力城市商業更加繁華，為城市發展帶來更多活力。
中國幕墻網工程庫gck.alwindoor.com正式收錄武漢恒隆廣場工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
武漢恒隆廣場
1、武漢恒隆廣場一期寫字樓幕墻項目地點位于武漢市硚口區京漢大道，鄰近軌道交通一號線（友誼路站），鄰近著名的武廣商圈和中山大道商圈，項目定位為超高層甲級寫字樓，幕墻頂標高為320.7米。
2、主體結構
幕墻名匠——武漢凌云建筑裝飾工程有限公司位于美麗的長江之濱、九省通衢的重鎮武漢市，隸屬于軍用飛機修理工廠——凌云科技集團有限責任公司。1983年，凌云率先進入中國剛剛興起的幕墻門窗行業，時至今日，已經在中國五十多個大中城市及美國、科威特、阿聯酋、澳大利亞、英國、冰島等國家和地區承建工程2000余項。
作為中國知名的大型幕墻公司，凌云絕對是國內幕墻界的翹楚!未來，在助力我國幕墻行業持續高質量發展中，百丈竿頭展凌云壯志。
