一、 前言
玻璃幕墻光潔、明亮、色彩艷麗，反射影像清晰、逼真，因此玻璃幕墻一直被廣泛地應用。近年來，由于幕墻玻璃面積越來越大，加之鍍膜的原因，幕墻玻璃經常出現反射影像失真現象，行業俗稱玻璃幕墻光影畸變。圖一顯示玻璃幕墻光影逼真，圖二出現明顯的光影畸變。

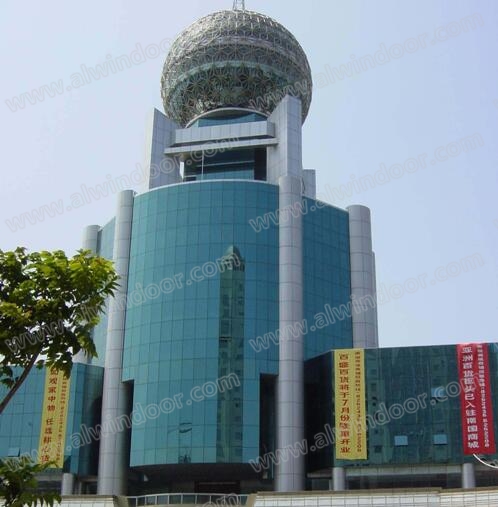

圖一玻璃幕墻光影逼真

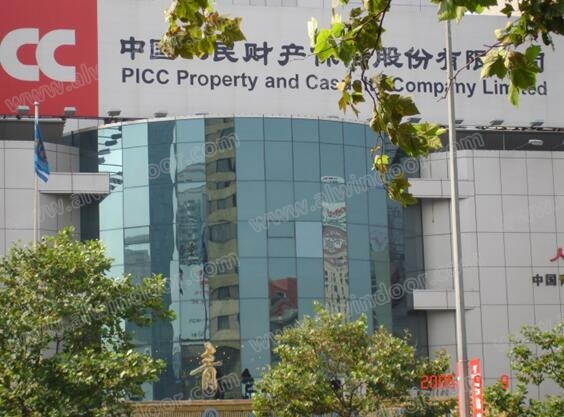

圖二玻璃幕墻光影畸變
玻璃幕墻光影畸變的原因只有一個，即幕墻玻璃變形了，幕墻玻璃表面不再是理想平面（詞條“平面”由行業大百科提供），因此才出現其反射影像失真。實際工程中，有諸多因素會造成幕墻玻璃變形，本文對這些因素做出分析，并提出改善玻璃幕墻光影畸變的解決方法。
二、 平板玻璃變形
我國目前平板玻璃只有一種生產方式，即浮法（詞條“浮法”由行業大百科提供）工藝。浮法玻璃（詞條“浮法玻璃”由行業大百科提供）生產工藝先進，生產的平板玻璃非常平整。盡管浮法玻璃也會有變形，但是變形非常小，一般情況下，不會出現反射光影畸變。
三、 熱處理變形
幕墻玻璃幾乎都需要進行熱處理，即鋼化或半鋼化。無論是鋼化還是半鋼化，都會造成玻璃有明顯的變形，特別是鋼化玻璃，變形較大。鋼化玻璃和半鋼化玻璃（詞條“半鋼化玻璃”由行業大百科提供）的變形分為弓形變形和波形變形兩種。標準規定，平面鋼化玻璃的彎曲度，弓形時應不超過0.3%，波形時應不超過0.2%。對于長2米，寬1米的玻璃，其弓形變形值可達6mm，變形數值較大，是玻璃幕墻光影畸變的主要原因之一。
四、 中空玻璃變形
中空（詞條“中空”由行業大百科提供）玻璃有兩種變形，其一是中空玻璃生產地與使用地之間存在較大海拔高度差時，造成中空玻璃空氣腔內的壓力與外部環境空氣壓力不相等，其結果是中空玻璃出現外凸或者內凹的變形。這種變形可以通過毛細管或其他方法消除。實際工程中，由于沒有采取相應措施，這種變形也時常出現，是玻璃幕墻工藝畸變的偶發原因之一。中空玻璃的第二種是其使用環境溫度變化造成的造成中空玻璃空氣腔內的壓力與外部環境空氣壓力不相等，其結果是中空玻璃出現外凸或者內凹的變形。中空玻璃冬季會出現內凹，夏季會出現外凸，這種變形無法避免且變形較大，是玻璃幕墻光影畸變的主要原因之一。
五、 安裝方式
除全玻幕墻外，其他幕墻玻璃基本上都是采取坐地安裝的。坐地安裝無法保證幕墻玻璃完全垂直于地面，確切的講，幕墻玻璃都是傾斜安裝的，只是與地面的傾斜角不同。幕墻玻璃只要有傾斜角，其重力在水平方向上就會有分力，幕墻玻璃在此分力作用下就會有變形。幕墻玻璃豎向尺寸越大，這種效應會越明顯，幕墻玻璃變形越大。幕墻玻璃的這種變形可以通過提高其安裝時的垂直度改善，卻無法消除，是玻璃幕墻光影畸變的主要原因之一。
六、 安裝工藝
幕墻玻璃與框架之間通常采用壓板固定，壓板要求是通長的，但在實際工程中，采用分段式壓板也很普遍。即便是采用通長式壓板，螺釘彼此之間壓力如果不同，也會造成幕墻玻璃局部所受壓力不同，因此產生幕墻玻璃局部變形。這種變形，對于分段式壓板或幕墻玻璃安裝時沒有調整螺釘壓力的均勻性，其作用尤其明顯，是玻璃幕墻光影畸變的主要原因之一。
七、 玻璃面積大
幕墻玻璃面積越用越大，其豎向尺寸通常都在2m以上，甚至達到4m、5m，幕墻玻璃面積越大，上述所以變形就會越大，玻璃幕墻的光影畸變就會越明顯，這也是為什么近年來玻璃幕墻光影畸變越來越嚴重，其原因就是幕墻玻璃面積越來越大。
八、 玻璃厚度小
盡管幕墻玻璃面積不斷變大，其厚度卻沒有相應增加，許多情況下，玻璃厚度都沒有達標或剛剛滿足標準，其面積卻不斷增加。玻璃厚度越小，上述所以變形都會增大，玻璃厚度越大，上述所以變形都會變小。
九、 玻璃配置不合理
近年來，由于鋼化玻璃自爆現象比較普遍，許多工程在幕墻中空玻璃配置上采用外片夾層玻璃，內片鋼化玻璃，該種做法是對的，但是在玻璃厚度配置上卻不合理。如許多案例采用的玻璃配置為：6+1.52PVB+6+12A+8夾層鋼化中空玻璃或6+1.52PVB+6+12A+10夾層鋼化中空玻璃。6+1.52PVB+6夾層玻璃的有效厚度為7.5mm，玻璃板的剛度與夾層玻璃的有效厚度成正比，即6+1.52PVB+6夾層玻璃的剛度比（詞條“剛度比”由行業大百科提供）8mm鋼化玻璃和10mm鋼化玻璃的剛度小，也就是6+1.52PVB+6夾層玻璃比8mm鋼化玻璃和10mm鋼化玻璃都“軟”。這種中空玻璃的環境溫差變形主要由6+1.52PVB+6夾層玻璃承擔。而6+1.52PVB+6夾層玻璃位于幕墻玻璃外片，其變形大，玻璃幕墻的光影畸變就嚴重。
十、 鍍膜效應
玻璃鍍膜不會增加其變形，但是會增加可見光反射率，使得玻璃的光影畸變“看起來”更加明顯。目前玻璃幕墻通常采用low-e鍍膜玻璃，因此采用low-e鍍膜玻璃更應關注玻璃幕墻光影畸變問題，通過采取其他措施降低玻璃變形，使得low-e中空玻璃的光影逼真，成為玻璃幕墻的優點和特色，也為城市街景增加一道風景線。
十一、觀測距離效應
玻璃幕墻光影畸變與觀測距離有關，站在玻璃幕墻近前，玻璃幕墻光影往往不失真，或光影畸變很小，但如果站在幾十米之外看，則光影畸變變得嚴重，這是因為隨著觀測距離的增加，玻璃光影畸變有被放的效應。
十二、改善光影畸變的方法
針對上述產生幕墻玻璃變形的原因，采取效應的對策，可以降低幕墻玻璃的變形，從而改善玻璃幕墻的光影效果。具體方法如下：
1.提高鋼化玻璃的平面度要求，減小其變形。
2.提高幕墻玻璃安裝時玻璃周邊壓板壓力的均勻性，減小其局部變形。
3.提高幕墻玻璃安裝的垂直度。
4.減小幕墻玻璃面積，增加其厚度。
5.對于中空玻璃生產地與使用地之間存在較大的海拔高度差時，采取毛細管或其他方法，消除中空玻璃空氣腔內部壓力與環境空氣壓力差。
6.提高中空玻璃外片的有效厚度。
四、結束語
玻璃幕墻光影是其裝飾效果的顯著特征，其光影逼真就好看，失真、畸變就難看。他既可以給玻璃幕墻添彩，也可以添堵，只要玻璃配置合理，采取措施得當，是可以將玻璃幕墻光影做到令人們滿意的程度的。
作者單位：天津北玻玻璃工業技術有限公司
北京中新方建筑科技研究中心
