5．彎曲度
5.1低輻射鍍膜玻璃的彎曲度不應超過0.2%。
5.2鋼化、半鋼化低輻射鍍膜玻璃的弓形彎曲度不得超過0.3%，波形彎曲度(mm/300mm)不得超過0.2% 。
6．對角線差
6.1低輻射鍍膜玻璃的對角線差應符合GB11614的標準的有關規定。
6.2鋼化、半鋼化低輻射鍍膜玻璃的對角線差應符合GB17841-1999標準的有關規定。
7． 光學性能
低輻射鍍膜玻璃的光學性能包括：紫外線透射比、可見光透射比、可見光反射比、太陽光直接透射比、太陽光直接反射比和太陽能總透射比。這些性能的差值應符合表2-13c規定。
表2-13c 低輻射鍍膜玻璃的光學性能要求
項目 |
允許偏差最大值（明示標稱值） |
允最大差值（未明示標稱值） |
指標 |
±1.5 |
≤3.0 |
注：對于明示稱值(系列值)的產品，以標稱值作為偏差的基準，偏差的最大值應符合本表的規定；對于未明示標稱值的產品，則取三塊試樣進行測試，三塊試樣之間差值的最大值應符合本表的規定。 |
8．顏色均勻性
低輻射鍍膜玻璃的顏色均勻性，以CIELAB均勻空間的色差ΔE*來表示，單位：CIELAB。測量低輻射鍍膜玻璃在使用時朝向室外的表面，該表面的反射色差ΔE不應大于2.5 CIELAB色差單位.
9．輻射率
離線低輻射鍍膜玻璃應低于0.15。在線低輻射鍍膜玻璃應低于0.25。
10．耐磨性
試驗前后試樣的可見光透射比差值的絕對值不應大于4% 。
11．耐酸性
試驗前后試樣的可見光透射比差值的絕對值不應大于4% 。
12．耐堿性
試驗前后試樣的可見光透射比差值的絕對值不應大于4% 。
13．超過本章的其它要求，由供需雙方協商解決。

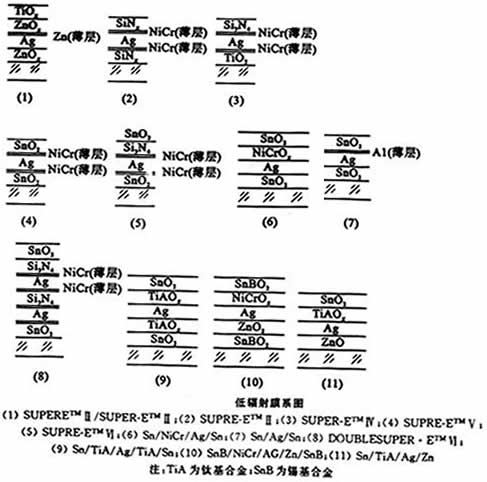

低輻射膜(Low-E)鍍膜玻璃是表面鍍有低輻射膜系的鍍膜玻璃，其膜系結構有多種，如圖2-11g所示。
圖2-11g
以圖10-7(7)的膜系為例，將各層膜的特性闡述如下：
膜系中第一層是SnO2膜，其作用與陽光控制膜系中的介質膜相同，金屬膜是低輻射膜系中的主功能膜層。金屬膜的厚度與表面電阻及表面電阻與透射率的關系見圖2-11h及圖2-11i。圖上的金屬膜層是銀膜的實測數據。在銀膜上再鍍上一層很薄(厚度為1~2nm)的鋁膜。
圖2-11h
圖2-11i
金屬膜層的表面電阻隨膜厚的增加而逐漸減少，無線性關系，如圖2-11h所示。

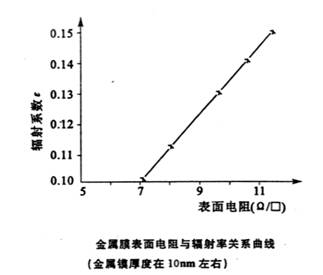

從另一測定得出：金屬膜的表面電阻與其輻射率的關系呈線性關系，表面電阻大，輻射系數ε大。如圖2-11 i所示。
由圖2-11j可知，金屬膜的厚度與透射率呈線性關系，隨著膜厚的增加，透射率下降。
圖2-11j
低輻射膜系所鍍的金屬膜層如銀膜，膜層的質地較軟，與其他膜層的結合力較弱，從而使整個低輻射膜系的強度不高，使用時需防止磨擦，例如在用于中空玻璃時鍍膜面常放在第三面。
金屬膜層中的鋁膜非常薄，其作用是防止銀膜等金屬膜在生產過程中發生氧化，對銀膜起保護作用，鋁膜本身對整個膜系的性能沒有多大影響。
Low-E膜的低輻射是針對中遠紅外線(波長大于5μm)而言的。在遠紅外線的區間，物體表面通常在室溫下進行輻射。因Low-E膜正是在紅外線等長波長區反射率高而在可見光范圍內反射率低的產品。
原始設計的Low-E膜在冬天使用最為有效。在美國，"Sunbelt"地帶指從南到西所有夏季炎熱、冬季寒冷的南部各州。在這些地區安裝的玻璃要求可見光的透過率高而陽光的透過率低。不久，美國的生產廠商就把陽光控制膜和Low膜結合在一起。起初陽光控制Low-E膜的第一種組裝方法是把Low-E膜放在IGU的內側(3表面)，標準陽光控制膜被放在它的外側(2表面)。隨著市場對Low-E與陽光控制膜結合產品需要的增長，商家開發出新的產品并投放進市場，改良的鍍有銀層Low-E的陽光控制膜把這兩方面因素恰當?shù)亟M合在一起：高的可見光透過率和低的陽光透過率。即對Low-E膜的金屬膜膜層厚度和金屬膜系作一些調整，只在一個面上鍍膜的陽光控制膜低輻射鍍膜玻璃（鍍膜面可放在第二面，也可放在第三面）。當前的高性能產品是雙銀Low-E膜，這種Low-E膜同時也能產生出極好的陽光控制效果，因此可以在嚴寒的冬季或炎熱的夏季里得到廣泛的使用。

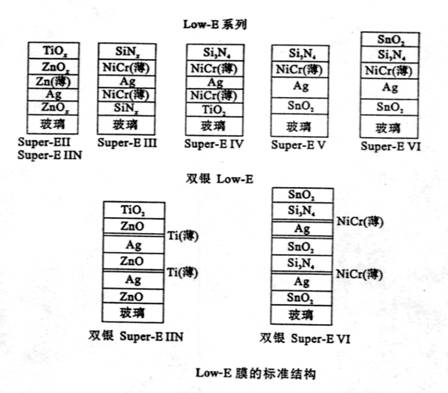

圖2-11k為Low-E膜系的標準結構。因?yàn)殇\最便宜并且濺射速率非常高，許多Low-E膜是以ZnOx為基礎的。經驗表明，當其他電介質在ZnOx上沉積時，銀層可以比較薄而獲得導電性能較強的導電膜。但耐磨性不是最好。相反，使用C-Mag陰極系統生產的SiNx 其產品具有很高的耐磨性。
歐洲傳統的膜面都是以ZnOx為基面的，這樣，只要增加一個薄的SiOX膜層，膜系就可以具有較高的耐磨性能。所有這些產品都可以擴展為各個性能級別的雙銀Low-E膜。
圖2-11k
