玻璃選用與建筑幕墻所在地區(qū)有密切關(guān)系，我國(guó)幅員遼闊、氣候條件差異很大，為了使建筑熱工設(shè)計(jì)與地區(qū)氣候相適應(yīng)，《民用建筑熱工設(shè)計(jì)規(guī)范》GB50176將全國(guó)劃分成五個(gè)區(qū)，即嚴(yán)寒、寒冷、夏熱冬冷、夏熱冬暖和溫和地區(qū)。《公共建筑節(jié)能設(shè)計(jì)標(biāo)準(zhǔn)》GB50189又將嚴(yán)寒地區(qū)劃分的嚴(yán)寒地區(qū)A區(qū)和嚴(yán)寒地區(qū)B區(qū)。
建筑節(jié)能設(shè)計(jì)要求：在冬季最大限度的利用自然能來(lái)取暖，多獲得熱量和減少熱損耗；夏季最大限度減少得熱并利用自然能降溫、冷卻，以達(dá)到節(jié)能目的。
透明幕墻對(duì)建筑耗能高低的影響主要有兩個(gè)方面，一是透明幕墻的熱工性能影響到冬季采暖，夏季空調(diào)室內(nèi)外溫差傳熱；另外就是幕墻的透明材料（如玻璃）受太陽(yáng)輻射影響而造成的建筑室內(nèi)的得熱。冬季，通過(guò)透明幕墻進(jìn)入室內(nèi)的太陽(yáng)輻射熱有利于建筑的節(jié)能，因此減少透明幕墻的傳熱系數(shù)，抑制室溫傳熱是降低透明幕墻熱損耗的主要途徑之一；夏季通過(guò)透明幕墻進(jìn)入室內(nèi)的太陽(yáng)輻射熱成為空調(diào)降溫的主要負(fù)荷，因此，減少進(jìn)入室內(nèi)的太陽(yáng)輻射熱以及減少透明幕墻的溫度傳熱都是降低空調(diào)能耗的途徑。
在嚴(yán)寒和寒冷地區(qū)，采暖期室內(nèi)外溫差傳熱的熱量損失占主導(dǎo)地位。因此，對(duì)幕墻的傳熱系數(shù)的要求高于南方地區(qū)。反之，在夏熱冬暖和夏熱冬冷地區(qū)，空調(diào)期太陽(yáng)輻射得熱所引起的負(fù)荷可能成了主要矛盾，因此，對(duì)幕墻的玻璃（或其他透明材料）的遮陽(yáng)系數(shù)的要求高于北方地區(qū)。
鍍膜玻璃分為陽(yáng)光控制鍍膜玻璃和低輻射膜(Low-E) 鍍膜玻璃。低輻射膜(Low-E) 鍍膜玻璃又分為高透型LOW-E玻璃和遮陽(yáng)型LOW-E玻璃（sun-E玻璃）。
遮陽(yáng)型LOW-E玻璃（sun-E玻璃），它除了具有LOW-E玻璃反射遠(yuǎn)紅外線功能外，還可對(duì)陽(yáng)光有一定控制作用。高透型LOW-E適用于高緯、高寒地區(qū)；遮陽(yáng)型LOW-E（sun-E）玻璃用于夏熱冬冷地區(qū)比較合適。
GB/T18915.1-2002《鍍膜玻璃 第一部份
陽(yáng)光控制鍍膜玻璃》（2002年12月17日發(fā)布，2003年6月1日實(shí)施，同日《熱反射玻璃》JC693-1998廢止）對(duì)陽(yáng)光控制鍍膜玻璃技術(shù)要求作了規(guī)定。

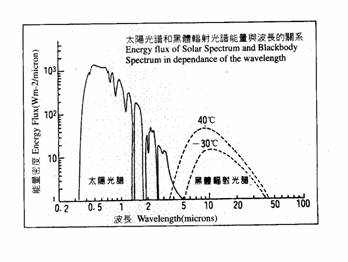

陽(yáng)光控制鍍膜玻璃是對(duì)波長(zhǎng)350~1800nm（0.35~1.8μm）的太陽(yáng)光(見圖2-2)具有一定控制作用的鍍膜玻璃。
圖2-2
陽(yáng)光控制鍍膜玻璃的技術(shù)要求：
非鋼化陽(yáng)光控制鍍膜玻璃尺寸允許偏差、厚度允許偏差、彎曲度、對(duì)角線差應(yīng)符合GB11614的規(guī)定。
鋼化陽(yáng)光控制鍍膜玻璃與半鋼化陽(yáng)光控制鍍膜玻璃尺寸允許偏差、厚度允許偏差、彎曲度、對(duì)角線差應(yīng)符合GB17841-1999的規(guī)定。
外觀質(zhì)量
陽(yáng)光控制鍍膜玻璃原片的外觀質(zhì)量應(yīng)符合GB11614中汽車級(jí)的技術(shù)要求。作為幕墻用的鋼化、半鋼化陽(yáng)光鍍膜玻璃原片進(jìn)行邊部精磨邊處理。
陽(yáng)光控制鍍膜玻璃的外觀質(zhì)量應(yīng)符合表2-12a的規(guī)定。
表2-12a 陽(yáng)光控制鍍膜玻璃的外觀質(zhì)量
|
缺陷名稱 |
說(shuō)明 |
優(yōu)等品 |
合格品 |
|
針孔 |
直徑＜0.8mm |
不允許集中 |
|
|
0.8mm≤直徑＜1.2mm |
中部:3.0×S,個(gè)且任意兩釘孔之間的距離大于300mm.
75mm邊部:
不允許集中 |
不允許集中 |
|
1.2mm≤直徑＜1.6mm |
中部:不允許
75mm邊部:3.0×S,個(gè) |
中部: 3.0×S,個(gè)
75mm邊部:8.0×S,個(gè) |
|
1.6mm≤直徑≤2.5mm |
不允許 |
中部: 2.0×S,個(gè)
75mm邊部:5.0×S,個(gè) |
|
直徑＞2.5mm |
不允許 |
不允許 |
|
斑點(diǎn) |
1.0mm≤直徑≤2.5mm |
中部:不允許
75mm邊部:2.0×S,個(gè) |
中部: 5.0×S,個(gè)
75mm邊部:6.0×S,個(gè) |
|
2.5mm＜直徑≤5.0mm |
不允許 |
中部: 1.0×S,個(gè)
75mm邊部:4.0×S,個(gè) |
|
直徑＞5.0mm |
不允許 |
不允許 |
|
斑紋 |
目視可見 |
不允許 |
不允許 |
|
暗道 |
目視可見 |
不允許 |
不允許 |
|
膜面劃傷 |
0.1mm≤寬度≤0.3mm
長(zhǎng)度≤60mm |
不允許 |
不限
劃傷間距不得小于100mm |
|
寬度＞0.3mm
長(zhǎng)度＞60mm |
不允許 |
不允許 |
|
玻璃面劃傷 |
寬度≤0.5mm
長(zhǎng)度≤60mm |
3.0×S,個(gè) |
|
|
寬度＞0.5mm
長(zhǎng)度＞60mm |
不允許 |
不允許 |
|
注1: 針孔集中是指在φ100mm面積內(nèi)超過(guò)20個(gè).
注2:
S是以平方米為單位的玻璃板面積,保留小數(shù)點(diǎn)后兩位:
注3:
允許個(gè)數(shù)及允許條數(shù)為各系數(shù)與S相乘所得的數(shù)值,按GB/T8170修約至整數(shù);
注4: 玻璃板的中部是指距玻璃板邊緣75mm以內(nèi)的區(qū)域,其它部分為邊部. |
光學(xué)性能
光學(xué)性能包括：紫外線透射比、可見光透射比、可見光反射比、太陽(yáng)光直接透射比、太陽(yáng)光直接反射比和太陽(yáng)能總透射比，其差值應(yīng)符合表2-12b規(guī)定。
表2-12b
陽(yáng)光控制鍍膜玻璃的光學(xué)性能要求
|
項(xiàng)目 |
允許偏差最大值（明示標(biāo)稱值） |
允許最大差值（未明示標(biāo)稱值） |
|
可見光透射比大于30% |
優(yōu)等品 |
合格品 |
優(yōu)等品 |
合格品 |
|
±1.5% |
2.5% |
≤3.0% |
≤5.0% |
|
可見光透射比小于30% |
優(yōu)等品 |
合格品 |
優(yōu)等品 |
合格品 |
|
±1.0% |
2.0% |
≤2.0% |
≤4.0% |
|
注：
對(duì)于明示標(biāo)稱值(系列值)的產(chǎn)品，以標(biāo)稱值作為偏差的基準(zhǔn)，偏差的最大值應(yīng)符合本表的規(guī)定；對(duì)于明示標(biāo)稱值的產(chǎn)品，則取三塊試樣進(jìn)行測(cè)試，三塊試樣之間差值的最大值應(yīng)符合本表的規(guī)定。 |
[本文共有 11 頁(yè)，當(dāng)前是第 7 頁(yè)] <<上一頁(yè) [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] 下一頁(yè)>>
|
|
