二.新型斷熱窗
1. 新型斷熱窗構造的優化設計
針對斷熱窗存在的問題，我對原
型材進行了逐項改進，重新設計窗
節點，具體詳見圖4，主要改進如下：

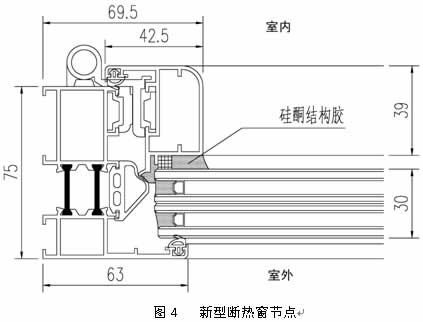

圖4 新型斷熱窗節點
a. 取消
玻璃扣條。由于玻璃與扇料沒有空隙，玻璃阻隔了熱流的產生，提高了窗的
氣密性能。
b. 將窗扇料的“Ⅰ”字形斷熱條改為“T”字形或“丁”字形，中間的
密封膠條與斷熱條的挑出部分完全
搭接，避免扇料型材外露，既解決了此處斷熱不徹底，又保證了前后腔斷開。將扇料與
密封膠條的搭接位后移至
膠條內側。避免了扇料外露，使扇料的搭接位不與外腔直接接觸，防止能量從搭接處損失。
c. 取消扇料外露部分。充分利用
中空玻璃密閉空氣層的良好的
熱絕緣系數，將玻璃伸入框內組成外側空腔，避免窗扇料與室外直接接觸，從而提高了窗的整體
熱工性能，同時，增加了玻璃的
采光面積，減小了框窗比，經計算，框窗比約為28%，接近單層
鋁窗的框窗比。
d. 改變玻璃的
固定方式。將原窗玻璃扣條壓緊固定方式改為
打膠固定方式，用
硅酮結構膠將玻璃與扇料
粘接成整體，極大地提高了窗扇的整體性，窗扇的下墜現象得到了有效的解決。
2. 新型斷熱窗
保溫性能實測結果
結合清華大學超低能耗示范工程項目，我們研制了新型斷熱窗的樣窗。樣窗外形尺寸為1198mm（寬）x
1380 mm（高），玻璃
真空、Low-E玻璃組成的雙
中空Low-E玻璃5+
6A+4+N+4+
6A+5，玻璃生產廠家提供的玻璃的計算
傳熱系數為1.15
W/m
2.K，框料型材斷熱條高度為
20mm，框窗比為28%。經國家建筑工程質量監督檢驗中心檢測，該窗的傳熱系數為1.6
W/m
2.K，達到了預期的節能效果。
三.新型斷熱窗與原標準斷熱窗保溫性能的比較
1. 原標準窗傳熱系數計算
由于缺少標準斷熱窗實測數據，現通過計算得出與樣窗尺寸、玻璃等條件相同的斷熱窗傳熱系數，對兩者進行比較，從而比較改進后的新型斷熱窗的節能效果。
國外已有較成熟的計算方法，本文主要采用ISO10077-1“Thermal
performance of windows，doors and shutters——Calculation
of thermal transmittance”的第一部分“簡單計算方法”來計算原斷熱窗的傳熱系數。
下面通過ISO 10077-1來計算對比用斷熱窗的傳熱系數。
a. 已知：
該窗的外形尺寸為
1198mm（寬）x
1380 mm（高），面積為
1.653m
2。
玻璃采用5+
6A+4+N+4+
6A+5真空和雙中空Low-E玻璃，傳熱系數為1.15 W/m
2.K
框料型材斷熱條高度為
20mm，
鋁型材間最小距離為
17mm。
