[摘 要] 本文通過實驗室檢測和理論計算相結合的方法,對市場上普遍采用的標準系列
鋁合金斷熱
窗與優化設計的新型
鋁合金斷熱窗的
保溫性能進行比較分析,說明改進后的新型斷熱窗的節能效果。
[關鍵詞] 標準鋁合金斷熱窗 新型鋁合金斷熱窗 節能效果
在鋁合金斷熱窗引進我國的初期,國內的
幕墻、
門窗公司主要是模仿國外
門窗公司產品進行行制作,比較注重
型材截面尺寸是否合理、
五金件的選用是否安全、窗
排水是否順暢等問題,但對保溫方面的問題考慮不周,即使是形成了標準系列的斷熱窗(以下簡稱斷熱窗),主要的型材截面變化也不大。本人在過去的設計過程中,也曾忽視過斷熱窗存在的問題。為滿足
節能門窗的需要,提高鋁合金斷熱窗的
熱工性能,在對斷熱窗的改進設計過程中,吸取原產品的經驗教訓,開發出一種新型的鋁合金斷熱窗(以下簡稱新型斷熱窗),希望能和大家共同研究、探討。
一.影響標準系列斷熱窗節能效果的主要原因
目前,市場上普遍采用的標準系列斷熱窗(

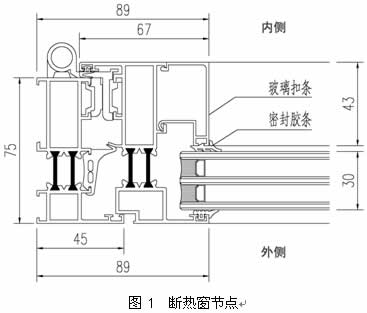

節點詳圖見圖1)主要存在四個方面的問題:一是
玻璃扣條處的
氣密性差;二是
膠條與窗扇料連接處的
熱傳導;三是窗扇易下墜;四是框窗比較大,這些問題在一定程度上影響了斷熱窗的正常使用和熱工性能,下面結合圖1分別對這些問題進行分析。

1.玻璃扣條處的氣密性差
扇料與玻璃扣條形成的空腔處的氣密性較差是斷熱窗存在一個普遍的問題,由于玻璃扣條是在安裝好玻璃后再扣上去的,與扇料的配合難免存在縫隙,而玻璃與扇料間通常采用膠條
密封,一旦膠條與玻璃存在縫隙,在室內外的溫差的作用下將產生熱流,從而在此處造成能量的損失,最明顯的現象就是在保溫性能檢測過程中玻璃扣條位置易產生

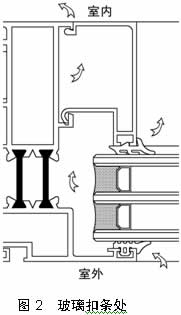

結露,詳見圖2。在實際工程中,需在玻璃端頭與窗扇料處通長填充
保溫材料阻止熱流的形成。
