金屬膜層的表面電阻隨膜厚的增加而逐漸減少，無線性關(guān)系，如圖2-11h所示。

　　從另一測定得出：金屬膜的表面電阻與其輻射率的關(guān)系呈線性關(guān)系，表面電阻大，輻射系數(shù)ε大。如圖2-11 i所示。

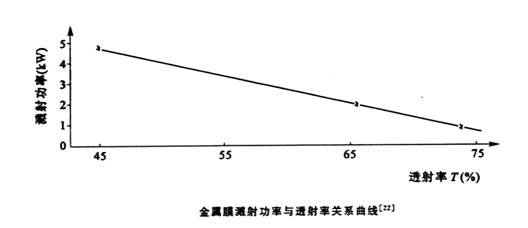

　　由圖2-11j可知，金屬膜的厚度與透射率呈線性關(guān)系，隨著膜厚的增加，透射率下降。

圖2-11j

　　低輻射膜系所鍍的金屬膜層如銀膜，膜層的質(zhì)地較軟，與其他膜層的結(jié)合力較弱，從而使整個低輻射膜系的強度不高，使用時需防止磨擦，例如在用于中空玻璃時鍍膜面常放在第三面。


　　 金屬膜層中的鋁膜非常薄，其作用是防止銀膜等金屬膜在生產(chǎn)過程中發(fā)生氧化，對銀膜起保護作用，鋁膜本身對整個膜系的性能沒有多大影響。

　　Low-E膜的低輻射是針對中遠紅外線(波長大于5μm)而言的。在遠紅外線的區(qū)間，物體表面通常在室溫下進行輻射。因Low-E膜正是在紅外線等長波長區(qū)反射率高而在可見光范圍內(nèi)反射率低的產(chǎn)品。


　　原始設(shè)計的Low-E膜在冬天使用最為有效。在美國，地帶指從南到西所有夏季炎熱、冬季寒冷的南部各州。在這些地區(qū)安裝的玻璃要求可見光的透過率高而陽光的透過率低。不久，美國的生產(chǎn)廠商就把陽光控制膜和Low膜結(jié)合在一起。起初陽光控制Low-E膜的第一種組裝方法是把Low-E膜放在IGU的內(nèi)側(cè)(3表面)，標(biāo)準(zhǔn)陽光控制膜被放在它的外側(cè)(2表面)。隨著市場對Low-E與陽光控制膜結(jié)合產(chǎn)品需要的增長，商家開發(fā)出新的產(chǎn)品并投放進市場，改良的鍍有銀層Low-E的陽光控制膜把這兩方面因素恰當(dāng)?shù)亟M合在一起：高的可見光透過率和低的陽光透過率。即對Low-E膜的金屬膜膜層厚度和金屬膜系作一些調(diào)整，只在一個面上鍍膜的陽光控制膜低輻射鍍膜玻璃（鍍膜面可放在第二面，也可放在第三面）。當(dāng)前的高性能產(chǎn)品是雙銀Low-E膜，這種Low-E膜同時也能產(chǎn)生出極好的陽光控制效果，因此可以在嚴(yán)寒的冬季或炎熱的夏季里得到廣泛的使用。

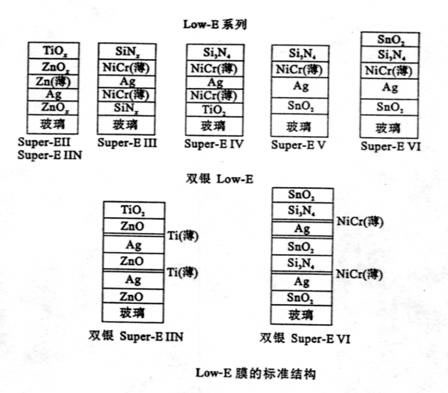

　　 圖2-11k為Low-E膜系的標(biāo)準(zhǔn)結(jié)構(gòu)。因為鋅最便宜并且濺射速率非常高，許多Low-E膜是以ZnO_x為基礎(chǔ)的。經(jīng)驗表明，當(dāng)其他電介質(zhì)在ZnO_x上沉積時，銀層可以比較薄而獲得導(dǎo)電性能較強的導(dǎo)電膜。但耐磨性不是最好。相反，使用C-Mag陰極系統(tǒng)生產(chǎn)的SiN_x 其產(chǎn)品具有很高的耐磨性。


　　 歐洲傳統(tǒng)的膜面都是以ZnO_x為基面的，這樣，只要增加一個薄的SiO_X膜層，膜系就可以具有較高的耐磨性能。所有這些產(chǎn)品都可以擴展為各個性能級別的雙銀Low-E膜。

圖2-11k

　　全文完．

上一頁123下一頁

此文由 中國幕墻網(wǎng) www.alwindoor.com 收集整理,未經(jīng)許可不得轉(zhuǎn)載!
我要評論 (已有*人參與評論)
上一篇：從歐美看國內(nèi)門窗幕墻走勢 下一篇：提倡個性設(shè)計 爭做精品工程	【回到頂部】
