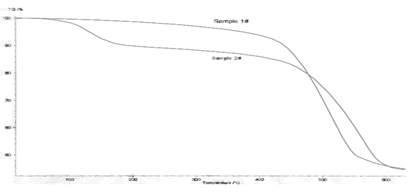

圖5 中空玻璃密封膠的TGA曲線
3．5，摻油的中空玻璃密封膠耐久性能
由于摻油中空玻璃密封膠的熱失重大，經過加速老化實驗，摻油中空玻璃密封膠出現了表面
龜裂現象，表明其耐久性能會有較大的降低，進而對中空玻璃的使用壽命產生嚴重的影響，測試結果見表6。
表6 中空玻璃密封膠加速老化實驗
| |
1#中空玻璃密封膠
|
2#中空玻璃密封膠
|
3#中空玻璃密封膠
|
加速老化實驗（300h）
|
表面無變化
|
表面龜裂
|
表面龜裂
|
4，結論
4．1，以礦物油作為增塑劑會嚴重影響中空玻璃密封膠的性能和質量。摻油中空玻璃密封膠與未摻油中空玻璃密封膠相比，在耐紫外輻照性能、粘接性能、熱老化性能、耐久性能等方面均有較大程度地下降，并且不能滿足相關標準和規(guī)范的規(guī)定要求，縮短了中空玻璃的使用壽命并會在幕墻工程中的應用帶來嚴重的安全隱患。摻油中空玻璃密封膠還會對熱熔丁基密封膠產生溶解或溶脹軟化作用，使中空玻璃失效。
4．2，目前，在實際應用中，摻油中空玻璃密封膠的危害性正逐步顯現，突出表現為：采用此類密封膠制作的中空玻璃使用壽命普遍較短，存在著大量漏水，漏氣和出霧等現象，更為嚴重的是雙道密封的中空玻璃因熱熔丁基密封膠被軟化溶脹而流淌導致中空玻璃表面污染而失效。上述問題影響了中空玻璃的正常使用，在一定程度上影響了行業(yè)的健康發(fā)展。
參考文獻
[1]幸松民,王一璐.
有機硅合成工藝及產品應用[M].北京:化學工業(yè)出版社,2000,9
[2]梁星宇.丁基橡膠應用技術[M].北京:化學工業(yè)出版社,2004,3
[3]楊清芝.現代橡膠工藝學[M].北京:中國石化出版社,1997
[4]張德恒,王旭東.中空玻璃密封膠的選擇[J].
門窗幕墻與
設備,2000,(6):35-36
[5]王躍林,吳立民,羅穗蓮.充油型脫醇型
硅酮密封膠性能研究[J].中國
膠粘劑,2004,13(3):16-19
[6]山西化工研究所.
塑料橡膠加工
助劑[M].北京:化學工業(yè)出版社,2002
[7]呂百齡.實用工業(yè)助劑全書[M].北京:化學工業(yè)出版社,2001,7
上一頁123下一頁
