摘 要：本文通過對比實(shí)驗(yàn)，比較了摻油和未摻油
中空玻璃密封膠的
耐久性、熱
老化性能、
粘接性能以及與
熱熔丁基密封膠的
相容性，比較了其制造的
中空玻璃的耐紫外輻照性能。深入分析了摻油
中空玻璃
密封膠所帶來的一系列嚴(yán)重的質(zhì)量問題及其在使用過程中的危害性。
Abstract: Through contrast test, characters of IG sealant filled by mineral oil were compared with those of the sealant unfilled by mineral oil ,such as durability ,heat aging resistance ,adhesive ability and the compatibility with hot melt butyl sealant ,and the ultraviolet irradiating resistance of the IG made by them . Sequences of serious quality problems caused by the use of the sealant filled by mineral oil and the Harmfullness in using were analysed.
關(guān)鍵詞：中空玻璃
密封膠；礦物油；對比實(shí)驗(yàn)；性能
Keywords:IG sealant;Mineral Oil;Compared test;Character
1，前言
隨著中央提出的建設(shè)節(jié)約型社會要求的逐步落實(shí)，
建筑節(jié)能具有特別重要的意義。今年7月1日，國家強(qiáng)制性標(biāo)準(zhǔn)GB50189《
公共建筑節(jié)能設(shè)計標(biāo)準(zhǔn)》正式頒布實(shí)施，標(biāo)準(zhǔn)對
建筑能耗作出了嚴(yán)格的限定，與未采取節(jié)能措施前相比，建筑的全年總能耗降低了50％。與此相呼應(yīng)，北京、天津、上海、大連等地也陸續(xù)出臺了相應(yīng)的地方
建筑節(jié)能設(shè)計標(biāo)準(zhǔn)，標(biāo)準(zhǔn)規(guī)定了要達(dá)到的節(jié)能目標(biāo)，同時強(qiáng)調(diào)市區(qū)建筑外
窗玻璃應(yīng)該或必須采用中空玻璃。我國中空
玻璃行業(yè)步入了快速發(fā)展階段。
作為中空玻璃重要
配套材料的中空玻璃密封膠同樣面臨著重大的發(fā)展機(jī)遇，但同時也面臨著巨大的挑戰(zhàn)。一方面，市場進(jìn)入者顯著增加，產(chǎn)品價格一路走低，市場競爭激烈；另一方面，原材料價格大幅上漲，企業(yè)的經(jīng)營和生存經(jīng)受了空前的壓力和考驗(yàn)。于是，近年來，市場上出現(xiàn)了摻油的中空玻璃密封膠，由于其材料的價格相對低廉，并且可以提高膠的外觀和
固化后膠層的亮度，因此許多廠家紛紛加以效仿，并以此作為產(chǎn)品的賣點(diǎn)向用戶進(jìn)行宣傳和推廣。但是，隨著時間的推移，摻油的中空玻璃
密封膠帶來的一系列嚴(yán)重的質(zhì)量和性能問題逐漸顯現(xiàn)，突出表現(xiàn)為：采用此類密封膠制作的中空玻璃使用壽命普遍較短，存在著大量漏水，漏氣和出霧等現(xiàn)象，更為嚴(yán)重的是雙道密封的中空玻璃（第二道密封膠為摻油密封膠）的第一道密封膠即熱熔
丁基密封膠被軟化
溶脹而流淌，從而影響了中空玻璃的正常使用。根據(jù)用戶的投訴和反饋，經(jīng)過多次現(xiàn)場調(diào)查和試驗(yàn)對比，本著對行業(yè)發(fā)展，用戶負(fù)責(zé)的精神，我公司對此進(jìn)行了專
門的研究。
2，對比實(shí)驗(yàn)
2．1，實(shí)驗(yàn)材料
中空玻璃熱熔丁基密封膠，本公司產(chǎn)品；
甲基硅油，德國Wacker公司產(chǎn)品；酯類
增塑劑，德國Lanxess公司產(chǎn)品；礦物油，撫順石油化工公司產(chǎn)品；1#中空玻璃密封膠，本公司產(chǎn)品；2#摻油中空玻璃密封膠，市售；3#摻油中空玻璃密封膠，市售。
2．2，實(shí)驗(yàn)儀器
PL3002電子天平，梅特勒－托利多儀器（上海）有限公司；CMT4304電子拉力機(jī)，深圳新三思材料檢測有限公司；302A調(diào)溫調(diào)濕箱，上海市試驗(yàn)儀器總廠；DHP－600電熱恒溫培養(yǎng)箱，黃石市醫(yī)療器械廠；中空玻璃紫外線輻照箱，秦皇島玻璃研究院；TGA熱重分析儀，Netzsch TG209。
2．3，性能測試
中空玻璃耐紫外線輻照性能：按照GB/T11944《中空玻璃》進(jìn)行。
粘結(jié)性能：按照GB/T13477《
建筑密封材料試驗(yàn)方法》進(jìn)行，H型試樣。
熱老化性能：按照GB16776《建筑用
硅酮結(jié)構(gòu)密封膠》進(jìn)行。
耐久性能：按照GB16776《建筑用
硅酮結(jié)構(gòu)密封膠》進(jìn)行。
熱重分析：升溫速率為 10K / min。
3，結(jié)果與討論
3．1，摻油的中空玻璃密封膠與中空玻璃熱熔丁基密封膠的相容性
在討論二者的相容性之前，先通過實(shí)驗(yàn)觀察中空玻璃密封膠常用的
增塑劑與熱熔丁基密封膠的溶解或溶脹性，實(shí)驗(yàn)結(jié)果見表1，圖1，圖2。
表1 常溫下熱熔丁基密封膠與增塑劑的溶解或溶脹性
時間，天
|
初始時
|
天
|
天
|
天
|
礦物油
|
無變化
|
變軟，表面溶脹
|
溶解發(fā)粘
|
丁基膠溶解
|
甲基硅油
|
無變化
|
無變化
|
無變化
|
無變化
|
酯類增塑劑
|
無變化
|
無變化
|
無變化
|
無變化
|

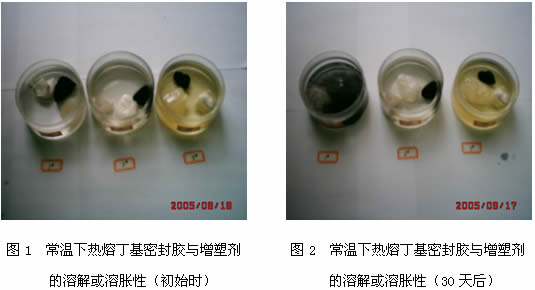

注：圖1，圖2自左至右增塑劑分別為1#－礦物油，2#－甲基硅油，3#－酯類增塑劑。
上一頁123下一頁
